ProsKit MT-7071 — тестер кабельный с ЖК-дисплеем и пробником
Код товара: 63419-
-
Гарантия
6 месяцев
-
Производитель
-
Артикул
MT-7071
Назначение тестера кабельного с ЖК-дисплеем и пробником ProsKit MT-7071:

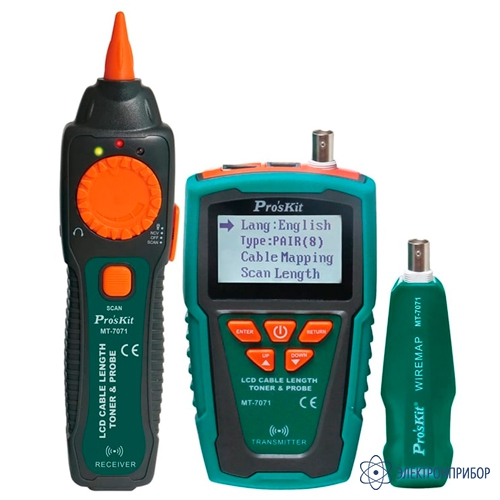

Кабельный тестер ProsKit MT-7071 включает в себя трансмиттер, ресивер и дистанционный модуль. Предназначен для проверки состояния кабеля, измерения длины кабеля до 1200 м, составления карт прокладки с высокой точностью на большом расстоянии, а также для определения напряжения. Для удобства использования имеется дисплей.
Особенности тестера кабельного с ЖК-дисплеем и пробником ProsKit MT-7071:
- Трассировка проводов на расстояние до 3 км;
- Измерение длины кабеля до 1200 м;
- Индикация полярности;
- Индикация схемы прокладки кабелей и состояния
- Бесконтактное определение напряжения.
Дополнительные характеристики трансмиттера:
- Типы кабелей: RJ45 (UTP/STP), RJ11/12 (2/4/6 пиновый), коаксиальный, зажимы типа "крокодил";
- Режимы проверки: 1 кГц двухтоновый, схема прокладки кабеля;
- Метод измерения емкость кабеля;
- Максимальное расстояние: 1200 м;
- Минимальное расстояние: расщепленная пара - 1 м, другие кабели - 1.25 м;
- Точность калибровки: ±2.0%;
- Максимальное расстояние передачи: 3 км (1 кГц).
Дополнительные характеристики ресивера:
- Индикация состояния сигнала 1 кГц;
- 1 светодиод и звуковой сигнал, встроенный разъем для наушников.
Дополнительные характеристики дистанционного модуля:
- Совместимые коннекторы: RJ45 (8-пиновый), RJ11/12 (6-пиновый), BNC.
-
-
Технические характеристики тестера кабельного с ЖК-дисплеем и пробником ProsKit MT-7071:
Параметр Значение Передатчик Дисплей ЖК 128×64 точки (50×27,5 мм) с белой подсветкой Совместимые разъемы RJ-45 (8 выводов), RJ-11/12 (6 выводов), разъемы BNC Типы тестируемых кабелей Кабель локальной сети RJ-45 категорий 5, 5е, 6 (UTP/STP), RJ-11/12. Телефонный кабель категории 3 (2/4/6 выводов). Коаксиальный кабель и обычный сплошной/крученый кабель измеряют с помощью соединительного шнура с аллигаторными зажимами Режимы тестирования кабелей 580/1160 Гц — аудиосигналы двух видов для обнаружения и выделения в пучке кабелей, составление схемы прокладки кабелей для оценки их состояния (определение проводимости, коротких замыканий, обрывов, перекрещиваний) и определение длины участков обрывов Технология измерений Метод измерения емкости кабеля. Максимальная длина тестируемого кабеля >1200 м (4000 фт/1300 ярдов), приблизительно. Минимальная длина тестируемого кабеля 2 м (6,8 фт/2,2 ярда) Характерная точность при измерении тестируемого кабеля 2–10 м (6,8–33 фт/2,2–11 ярдов) оценочно;
10–610 м (33–2000 фт/11–666 ярдов): ±5% ;
610–1200 м (2000–4000 фт/666–1300 ярдов) оценочноКалибровочная точность тестируемого кабеля 10~610 м (33~2,000 фт/11~666 ярдов) ±3,0%, стандартный кабель:10~50 м (33~164 фт/11~55 ярдов) Разрешающая способность определения обрыва 0,1 м/фт/ ярд Время измерения 1–3 с на одно измерение Единицы измерения метры/футы/ярды, выбираются пользователем Память параметров калибровки От 1 до 7 наборов, можно перезаписывать новые калибровочные параметры Частота звукового сигнала 580/1160 Гц Максимальное расстояние передачи ≥3 км Максимальное расстояние схематизации кабеля 610 м (2000 фт/ 666 ярдов) Минимальная расстояние схематизации кабеля Витая пара: 1 м (3 фт/1 ярд), нормальный провод: 1,25 м (4 фт/1,35 ярда) Максимальный рабочий ток ≤65 мА Максимальное напряжение сигнала 8 В (звуковой режим), 3,3 В/5 А постоянного тока (режим схематизации кабеля) Режим звука Два тона звука Выбор функции 5-позиционный кнопочный переключатель (ПИТАНИЕ, ВВОД, ВОЗВРАТ, ВВЕРХ, ВНИЗ) Выбор языка китайский/английский Измерение проводимости Измеряет (соединительный шнур с аллигаторным зажимом), индикатор № 3 или № 4, короткое замыкание или обрыв) Индикация схемы прокладки кабеля ЖК № 1–8 Индикация экранирования ЖК № G Определение работающего телекоммуникационного оборудования или роутера Есть Защита по напряжению Защита для малого тока <5 мА. RJ-45 (8 выводов): 60 В переменного или 48 В постоянного тока. RJ-11 (3–4 вывода) и BNC (2 вывода): 125 В переменного или 100 В постоянного тока. Автоматическое отключение питания 15/30/60/120 мин, по выбору пользователя Индикация низкого заряда батареи Постоянное напряжение 7,0 ±0,5 В (ЖК мигает) Тип батареи Напряжение постоянного тока 9,0 В (NEDA 1604/6F22 DC9V × 1 шт.), не входит в комплект Размеры (Д×Ш×В) 138×80×35 мм Приемник Частота 580/1160 Гц Максимальный рабочий ток ≤80 мА Совместимые разъемы RJ-45 (8 выводов), только для схематизации кабеля RJ-45 Выбор функции 3-позиционный переключатель режима (NCV, OFF, LED) Наушник 1 Индикатор состояния сигнала 1 светодиод и 1 звуковой индикатор Индикация бесконтактного обнаружения напряжения (NCV) 1 светодиод (переменное напряжение 90–1000 В). Светодиодная подсветка 1 светодиод Тип батареи Напряжение постоянного тока 9,0 В (NEDA 1604/6F22 DC9V × 1 шт.), не входит в комплект Размеры (Д×Ш×В) 198×45×33 мм Дистанционный блок Дистанционный блок 1 шт., поддержка максимум 8 блоков (опционально, MT-7071U) Совместимые разъемы RJ45 (8 выводов), RJ11/12 (6 выводов), разъемы BNC Размеры (Д×Ш×В) 90×32×30 мм -

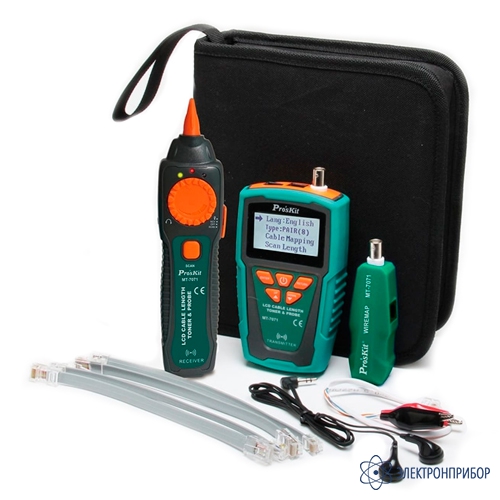

Комплект поставки ProsKit MT-7071
№ Наименование Количество 1 Трансмитер 1 2 Ресивер 1 3 Дистанционный модуль 1 4 Наушники 1 5 RJ45 кабель адаптер 1 6 RJ11 кабель адаптер 1 7 Кабель адаптер для зажимов типа "крокодил" 1 8 Сумка 1 9 Инструкция по эксплуатации 1
