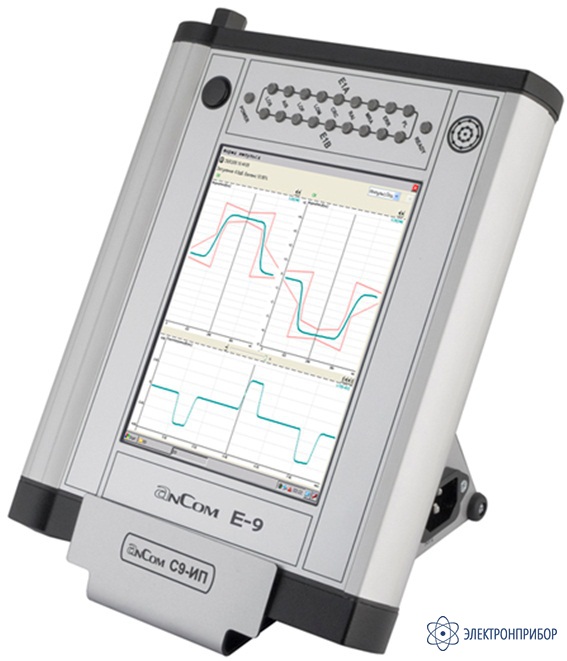

AnCom E-9 /100 /0100 — анализатор цифровых каналов и трактов + анализ кабеля

Код товара: 24456
  • 78241-20

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      78241-20 до 06.05.2025

    • Производитель

      AnСom, Россия

    Сертификаты

    Назначение анализатора AnCom E-9:

    Анализатор цифровых каналов и трактов AnCom E-9 предназначен для:

    • измерения показателей ошибок потоков E1 2048 кбит/с в соответствии с рекомендациями ITU-T G.821, G.826, M.2100 и приказом Минсвязи РФ №92 от 10.08.96;
    • измерения джиттера, задержки, формы импульса и других параметров, влияющих на качество передачи;
    • измерения параметров кабелей, применяемых для передачи стыкового сигнала.

    Достоинства анализатора AnCom E-9:

    • автономный прибор на базе встроенного компьютера с Windows CE;
    • высококачественный цветной экран с сенсорным управлением;
    • настольный и ручной варианты использования;
    • графическое представление результатов измерений с возможность их визуального сопоставления;
    • архив измерений, сохранение и загрузка конфигураций;
    • связь с ПК по USB-интерфейсу для вывода на печать результатов измерений и копирования данных;
    • сменный блок аккумуляторов;
    • совместимость с AnCom TDA-5 при тестировании каналов ТЧ.

    Возможности анализатора AnCom E-9:

    • Обнаружение ошибок и аварийных ситуаций; измерение показателей ошибок согласно рек. ITU-T G.821, G.826, M.2100; два канала формирования и приема потоков E1.
    • Проверка выполнения норм по приказу Минсвязи РФ № 92 от 10.08.96, встроенный расчет норм, формирование отчетов, архив результатов измерений.
    • Измерение уровня, отклонения частоты, джиттера входного сигнала.
    • Псевдослучайные и программируемые битовые последовательности.
    • Просмотр КИ, цикловых и сверхцикловых данных, контроль CAS, контроль битов Sa.
    • Стресс-тестирование: ввод ошибок заданной интенсивности, имитация аварий, ввод синусоидального джиттера, смещение частоты.
    • Измерение частотных характеристик джиттера MTJ и JTF.
    • Измерение задержки распространения сигнала; формирование задержки передачи сигнала, поступающего на вход анализатора.
    • Анализ формы импульсов.
    • Генерация и анализ сигналов тональной частоты; измерение в заданном КИ уровня сигнала, защищенности, уровня шума, псофометрического шума, анализ спектра.
    • Встроенный микрофон и динамик, возможность подключения телефонной гарнитуры.
    • Анализ кабеля: измерение затухания, уровня рабочего сигнала, уровня шума, АЧХ, анализ спектра, рефлектометр.
    • Интерфейс, повышающий эффективность работы оператора:
      • цветной сенсорный экран 5.7‘‘ (640x480), управление с помощью стилуса или «мышки»;
      • графическое представление результатов, возможность визуального сопоставления любых измеряемых параметров;
      • сохранение и загрузка конфигураций, архив результатов измерений.
    • Связь с ПК по USB-интерфейсу для сохранения и печати результатов, а также модернизации ПО анализатора.

    Устройство анализатора AnCom E-9:

    Анализатор AnCom E-9 выполнен на базе миникомпьютера с операционной системой Windows CE. Сенсорный экран применяется для отображения результатов измерений и интерактивного управления. Большой объем памяти позволяет сохранять во внутреннем архиве результаты длительных измерений с интервалом 1 с и визуализировать их с интервалом 1 с, 1 мин, 15 мин, 1 час, 1 день.

    Блок светодиодных трехцветных индикаторов для оперативного контроля состояния входных сигналов размещен на лицевой панели анализатора и не занимает площади экрана.

    В режиме анализа кабеля и анализа формы импульсов используется скоростной ЦАП – АЦП (80 МГц).

    Соединители “банан” для подключения каналов E1-A, E1-B и сигнала внешней синхронизации SYNC размещены в верхней части прибора.

    Аккумуляторный блок (Aсс) обеспечивает автономное питание анализатора. Зарядка аккумуляторов, а также работа в режиме долговременных измерений, выполняется при подключении внешнего источника питания к разъему DC 15V.

    Измерительные интерфейсы анализатора AnCom E-9:

    Тип интерфейса, скорость G.703, 2048 кбит/с, симметричное подключение (каналы E1-A, E1-B)
    Линейный код HDB3, AMI
    Структура сигнала ИКМ30, ИКМ30 CRC, ИКМ31, ИКМ31 CRC или без цикловой структуры
    Внешняя синхронизация прямоугольные или синусоидальные импульсы 2048 кГц ±50 ppm
    Режимы подключения прием: приемник высокоомно к незащищенному контрольному выходу или согласованно к защищенной контрольной точке
    терминал: приемник, передатчик согласованно к стандартному стыку
    транзит: приемник, передатчик согласованно в разрыв стандартного стыка

    Вариант исполнения:

    Автономный прибор на базе встроенного компьютера с Windows CE.

    Базовые функции: измерение показателей ошибок, задержки, джиттера, анализ формы импульса, гистограммы и хронограммы, осциллограф, совместимость с AnCom TDA-5 при формировании и измерении сигналов ТЧ в заданном КИ.

    Стресс-тестирование: ввод ошибок, отклонения тактовой частоты, джиттера, аддитивной помехи.

    Определение параметров кабелей: затухание, защищенность, частотная характеристика затухания, частотная характеристика защищенности, построение рефлектограммы, анализатор спектра.

  • Комплект поставки AnCom E-9 /100 /0100

    Наименование Количество
    Управляющий компьютер 1

  • Файлы для AnCom E-9 /100 /0100

Файлы для AnCom E-9 /100 /0100
