LR-G2-KIT — расширенный набор сетевого тестера LinkRunner G2 для медных и оптических Ethernet сетей

Описание расширенного набора сетевого тестера LinkRunner G2 для медных и оптических Ethernet сетей LR-G2-KIT:

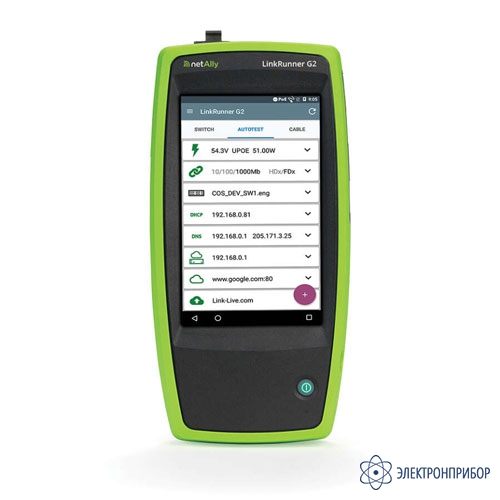

LinkRunner G2 KIT (LR-G2-KIT) - комплект для детальной диагностики медных и оптоволоконных Ethernet сетей. Он собран на базе интеллектуального сетевого тестера LinkRunner G2 и позволяет ускорить развертывание сетей, а также выявить и устранить неполадки в них.

Тестер LinkRunner G2 совмещает в себе функциональные возможности профессионального сетевого тестера и смартфона. Благодаря операционной системе на базе Android, прибор прост и интуитивно понятен в управлении, предоставляет возможность создания множества пользовательских сценариев тестирования и поддерживает установку дополнительных приложений.

Цветной 5-ти дюймовый ЖК экран с емкостным сенсором, а также встроенные в корпус камера и фонарик создают комфорт в эксплуатации LinkRunner. Результаты измерений автоматически выгружаются в бесплатную облачную службу LinkLive с возможностью совместного доступа и формирования отчетов.

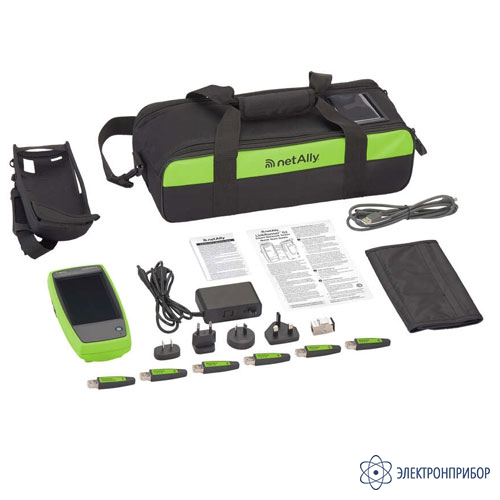

Наличие в комплекте LR-G2-KIT 6-ти удаленных идентификаторов позволяет легко идентифицировать необходимые порты кросса. а встроенный тональный генератор поможет при помощи индуктивного щупа (опция) выполнить трассировку кабеля или определить кабель/пару в пучке.

Особенности расширенного набора сетевого тестера LinkRunner G2 для медных и оптических Ethernet сетей LR-G2-KIT:

• тестирование медных и волоконно-оптических кабельных систем на скоростях 10/100/1000 Мбит/с;
• тестирование TruePower™ для PoE (802.3af, 802.3at, 802.3bt) до 90 Вт под нагрузкой по всем 4 парам;
• опрос коммутатора по CDP, LLDP, EDP, определение типа коммутатора, номера порта, VLAN, наличие другого активного оборудования;
• предоставление списка всех VLAN, видимых через порт коммутатора;
• тестирование подключения к DHCP, DNS и шлюзу;
• заворот трафика петлёй (Loopback) на скорости до 1 Гбит/с;
• возможность использования Wi-Fi и Bluetooth (адаптер EDIMAX N150 (EU-WIFI-BT-USB) - опция);
• аутентификация 802.1x IPv4/IPv6;
• выполнение команды Ping и тестирование доступности порта TCP или HTTP;
• проверка доступа к неограниченному количеству определяемых пользователем целевых устройств, серверов или служб на основе IP-адреса или URL-адреса;
• проверка кабеля, включая определение расстояние до места повреждения;
• создание различных профилей (наборов тестов) и проведение автоматического тестирования по заданному сценарию;
• автоматическая загрузка результатов тестов в облачную службу Link-Live для совместной работы и создания профессиональных отчетов;
• 5-дюймовый сенсорный экран со встроенной камерой и фонариком;
• операционная система на базе Android с возможностью установки дополнительных приложений;
• питание от сети переменного тока, встроенной АКБ и PoE.

Ключевые функциональные возможности сетевого тестера для медных и оптических Ethernet сетей LinkRunner G2:

Обнаружение ближайшего коммутатора и VLAN

LinkRunner G2 использует протокол IEEE Link Layer Discovery Protocol (LLDP), а также протоколы Cisco и Extreme Discovery (CDP и EDP) для отображения VLAN, а также модели, слота и порта ближайшего коммутатора. Он отображает важную информацию о ближайшем коммутаторе, в том числе:

• имя и модель сетевого коммутатора;
• шасси коммутатора, слот и номер порта;
• IP-адрес коммутатора;
• информацию о поддержке VLAN;
• дуплекс и скорость (фактическая и заявленная);
• мощность сигнала;
• подключение (MDI или MDI / X);
• напряжение и мощность PoE (фактический и тестовый предел);
• графическое представление мощности на парах.

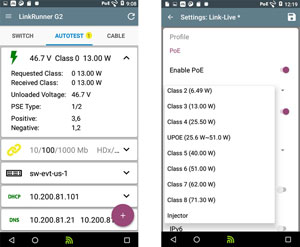

Тестирование производительности PoE под нагрузкой

LinkRunner G2 использует тест TruePower ™ для проверки подачи питания перед установкой устройств, подключенных к IoT.

• осуществление нагрузки цепи (переключатели, кабели и коммутационные панели);
• измерение напряжения в парах и мощности PoE 802.3bt до 90 Вт;
• возможность заряда встроенного Li-ION аккумулятора через PoE.

Автоматическое тестирование

В режиме "Автотест" тестер позволяет оперативно провести комплексную диагностику сети:

• тестирование PoE до 90 Вт под нагрузкой;
• определение скорости соединения и дуплекса (фактическое и заявленное значение);
• пара приема (RX) - полярность и уровень сигнала;

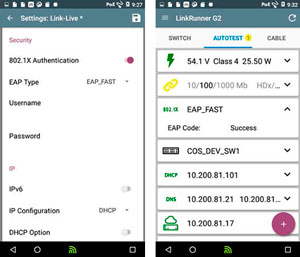

• аутентификация 802.1x IPv4/IPv6 поиск ближайшего коммутатора / слота / порта и VLAN для передачи данных / голоса; предоставление списка всех VLAN, видимых через порт коммутатора и тип приоритизации;
• обнаружение DHCP с идентификатором классификации поставщика с опцией поддержки 43/60/150, обычно используемых при развертывании VoIP и Wi-Fi, а также адреса подсети и DHCP-сервера;
• настройки Proxy;
• MAC, определяемый пользователем;
• доступность и скорость отклика шлюза и DNS-сервера;
• тесты подключения Ping или TCP-порта к неограниченному количеству заданных пользователем целей.

По завершении каждого AutoTest, результаты автоматически загружаются в облачный сервис Link-Live - базу управления результатами и могут быть отправлены по электронной почте любому количеству получателей. Пользователи могут добавлять дополнительную информацию, которая затем будет прикреплена к результатам теста либо в LinkRunner G2, либо в электронном письме.

Отражатель пакетов

LinkRunner G2 имеет режим отражателя пакетов, который позволяет использовать устройство в качестве удаленной конечной точки во время сквозных тестов производительности сетевого тракта для проверки пропускной способности LAN и WAN до 1 Гбит / с.

LinkRunner G2 поддерживает отражение пакетов для:

• сетевого анализатора OptiView® XG;
• сетевого анализатора OneTouch ™ AT.

6 основных отличий от LinkRunner AT

1. Полная проверка PoE: функциональное тестирование напряжения, потребляемой мощности до 90 Вт от PSE и измерение напряжения от инжекторов PoE;
2. Проверка комплексной готовности сети для развертывания точки доступа Wi-Fi и VoIP-телефона: автоматическая видимость VLAN в AutoTest и поддержка параметров DHCP 43, 60 и 150;
3. Автоматическое тестирование сетей различных масштабов и на разных стадиях завершения: универсальная настройка «Остановить после», неограниченное количество IP-целей для проверки подключения, функция «Непрерывного» тестирования для проверки согласованности подключения к IP-цели, а также большой объем внутреннего и внешнего хранилищ для результатов тестирования и данные объекта;
4. Выполнение большего количества действий при подключении к коммутатору, для уменьшения количества выездов специалиста к MDF / IDF: обнаружение проблем со скоростью соединения из-за неисправностей кабеля, возможность добавления изображений и комментариев к результатам тестирования непосредственно из LinkRunner G2;
5. Возможности приложения Android для объединения рабочих процессов: настройки устройства, взаимодействия с корпоративными системами или Интернетом с помощью веб-браузера и выполнения функциональных тестов;
6. Расширенные функции устранения неполадок: захват протокола и мониторинг VLAN.

Удобство использования, гибкость и безопасность

LinkRunner G2 - сетевой тестер с преимуществами смартфона. Он оснащен 5-дюймовым сенсорным экраном со встроенной камерой, фонариком и работает под управлением ОС Android. Он поддерживает установку дополнительных приложений для Android, связанных с работой, что исключает необходимость использовать отдельный персональный планшет или смартфон (для просмотра почты, заявок/тикетов, чтения технической документации, расчета диапазона IP-адресов, настройки сетевого оборудования и т.д.) Благодаря дополнительной функции Wi-Fi и Bluetooth (опция EU-WIFI-BT-USB), а также выделенным медным и оптоволоконным интерфейсам Ethernet, портам USB, micro-USB, micro-SD LinkRunner G2 позволяет напрямую связываться со многими конечными устройствами для настройки. Поскольку приложениями, которые можно предварительно загрузить на LinkRunner G2, можно управлять, они представляют меньшую угрозу безопасности, чем персональный смартфон.

Пример типичного рабочего процесса с LinkRunner G2 с установленными дополнительными приложениями:

• получение заявки ​​о неисправности;
• просмотр PDF-файлов или других необходимых документов;
• проверка PoE и сетевых подключений с помощью AutoTest;
• автоматическое документирование результатов тестирования на устройстве или в сервисе Link-Live Cloud;

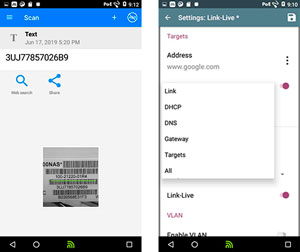

• встроенная камера для документирования установленных устройств, сканирования QR / штрих-кодов и т. д.;
• настройка любого устройства, поддерживающего приложение Android или браузер Chrome:
  • настройка IoT-устройств (камера наблюдения, точка доступа, освещение, обогрев/кондиционирование помещения);
  • подключение по протоколу Telnet или SSH на коммутатор;
  • запуск приложения SPEEDTEST;
  • IP-калькулятор для расчёта диапазона IP-адресов;
  • подключение USB-принтера и печать меток с помощью совместимого приложения на Android;
  • совместная работа: организация веб-конференций, совместный доступ к экрану тестера.

Возможности подключения по Wi-Fi и Bluetooth

Опция EU-WIFI-BT-USB - нано-USB-адаптер (Wi-Fi адаптер EDIMAX N150, USB). Позволяет подключиться к Интернет посредством Wi-Fi для просмотра и настройки устройств, подключенных к Интернету вещей. Адаптер Edimax EU-WIFI-BT-USB соответствует стандартам беспроводной связи IEEE 802.11b/g/n для скоростей передачи данных по Wi-Fi до 150 Мб/с при подключении к устройству 802.11n. Защита сетей Wi-Fi: Поддерживает шифрование 64/128-битных WEP, WPA, WPA2;

Опция Bluetooth – просмотр, подключение и настройка устройств и датчиков по Bluetooth. Edimax – Bluetooth 4,0 и Bluetooth 3.0+HS (высокоскоростной) до 24 Мб/с. Полная обратная совместимость с Bluetooth 3.0+HS и Bluetooth 2.1+EDR для беспроводной связи практически со всеми устройствами, подключаемыми по Bluetooth.

Нано-USB-адаптер Edimax N-150 2-в-1 Wi-Fi и Bluetooth 4,0 продается отдельно и имеет региональную сертификацию.

EU-WIFI-BT-USB: USB-адаптер Wi-Fi и Bluetooth Edimax n150 Adapter для Европы. Каналы 1-13;

10/100/1000BASE-T для медного кабеля и 100/1000BASE-X для волоконно-оптического кабеля — использование функции AutoTest для полного тестирования сетевого подключения или быстрого просмотра данных о ближайшем коммутаторе на любом типе носителя.

SFP для волоконных сетей не входит в комплект и приобретается отдельно.

Программируемый профиль автотеста для проектов Интернета вещей (IoT)

В связи с требованиями проведения тестирования сетевых служб на различных этапах развертывания систем IoT, LinkRunner G2 позволяет создать индивидуальную конфигурацию тестов, необходимую на каждом этапе установки. Это обеспечивает четкую документацию о прохождении / неудаче развертывания.

К результатам тестирования можно добавить дополнительную информацию:

• изображение места, где установлено устройство (с использованием встроенной камеры LinkRunner G2);
• серийный номер устройства IoT, отсканированный приложением для штрих-кодов;
• комментарии технических специалистов.

Ключевые службы и подключение устройств

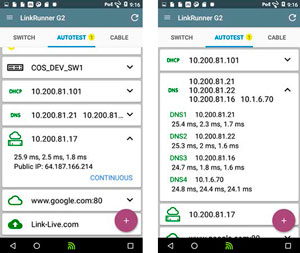

LinkRunner G2 может запускать проверки связи, открытия порта TCP или HTTP-соединения. Проведенный тест покажет время соединения и время ответа на шлюз по умолчанию, предпочтительный DNS-сервер и альтернативный DNS-сервер. Тест соединения LinkRunner G2 поддерживает неограниченное количество определяемых пользователем целевых устройств, серверов или служб на основе IP-адреса или URL-адреса. Непрерывное тестирование может выполняться на конкретной цели для проверки прерывистого поведения в зависимости от времени отклика.

Определение схемы разводки, диагностика и локализация повреждений

Возможность поиска и локализации обрыва кабеля, короткого замыкания, неправильного соединения и разделенных пар тремя разными способами:

• на кабеле без установленных разъемов;
• с идентификатором кабеля WireView;
• со встроенным портом схемы разводки сбоку LinkRunner AT

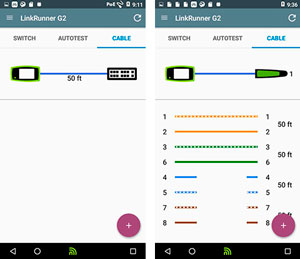

LinkRunner G2 обладает уникальной способностью определять и проверять расстояние до конца кабеля или обрыва даже в случаях, когда кабель подключен к коммутатору.

Трассировка и идентификация кабеля на удаленном конце

• Включение индикации на порту коммутатора;
• использование кабельных идентификаторов WireView (для определения кабелей и создания таблицы кабельной разводки);
• генерация тонального сигнала для работы и индукционным щупом (совместим с индуктивным щупом IntelliTone в аналоговом и цифровом режимах).

Аутентификация 802.1x

• Проверка доступа к защищенным сетям с помощью списков контроля доступа 802.1x и MAC (ACL);
• возможность настройки типа 802.1x EAP и ввода паролей.

Автоматизированное управление результатами тестирования

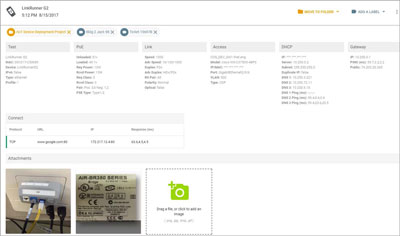

Бесплатная облачная служба Link-Live выступает в качестве централизованной системы управления результатами тестирования. Она трансформирует рабочие процессы команды инженеров и техников и позволяет быстро и легко регистрировать, документировать результаты измерений, а также сообщать о тестовой активности всех продуктов NetAlly, использующих данную службу.

После подключения прибора к сервису Link-Live Cloud результаты ваших тестов автоматически загружаются на панель управления для управления проектом и создания отчетов. Имеется возможность в любое время загрузить дополнительные файлы, снимки экрана, изображения, профили, захваченные пакеты, информацию о местоположении и комментарии. Кроме того, некоторые инструменты NetAlly с поддержкой AllyCare могут получать обновления прошивки «по сети» от LinkLive по мере их появления.

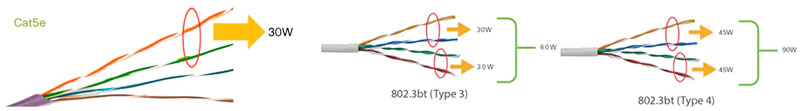

Архитектура PoE

Примечания

Скорость подключения/дуплекс — тестирование фактической скорости подключения и дуплекса. В случае, если при выполнении теста 1000BASE-T результаты по скорости подключения не соответствуют ожидаемым, отобразится желтый предупредительный индикатор и будет показана фактическая скорость.

Аутентификация 802.1x — возможность разрешения доступа к защищенным сетям с помощью 802.1x и списков управления доступом по MAC-адресам (ACL). Входящее в комплект ПО LinkRunner G2 Manager позволяет настроить в приборе 802.1x EAP, загрузить сертификаты и ввести пароли.

Совместимость с IPv4/IPv6 — поддерживается IPv4 и IPv6.

Проверка получения IP-адреса — ключевой элемент обеспечения доступности сетевых сервисов для устройств, подключенных к сети, заключается в проверке их способности получить IP-адрес и доступ к сетевым сервисам. Поддерживаются как DHCP, так и статические IP; при использовании DHCP прибор выдаёт показатели времени, затраченного на получение IP адреса и время его аренды.

Доступность основных устройств и приложений — кроме отправки запроса ping, который часто бывает отключен или заблокирован на некоторых сетевых устройствах, LinkRunner G2 выполняет проверку на открытие порта TCP, чтобы проверить доступность до определенных пользователем серверов с использованием IPv4 и IPv6. В отчет включаются маршрутизатор, серверы DNS и DHCP. LinkRunner G2 обеспечивает возможность выполнять непрерывный запрос ping, позволяя легко и просто находить периодические ошибки.
