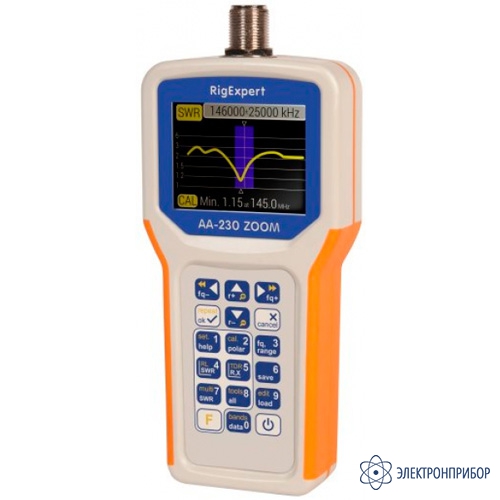

RigExpert AA-230ZOOM — анализатор антенн и цепей

Код товара: 62670

  • Назначение анализатора антенн и цепей RigExpert AA-55ZOOM:

    Анализатор RigExpert AA-230ZOOM предназначен для измерения КСВ (коэффициента стоячей волны), возвратных потерь, потерь в кабеле а также других параметров реактивных нагрузок в диапазоне от 100 кГц до 230 МГц.

    Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.

    Встроенный режим TDR (Time Domain Reflectometer) может быть использован для определения характера и места возникновения неисправности в линиях передачи.

    При помощи этого анализатора с успехом решаются следующие задачи:

    • Быстрая проверка антенны;
    • Настройка антенны;
    • Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.);
    • Изготовление коаксиальных линий и измерение их параметров;
    • Тестирование кабелей и выявление их повреждения;
    • Измерение емкости и индуктивности реактивных нагрузок.

  • Технические характеристики анализатора антенн и цепей RigExpert AA-230ZOOM:

    Параметр Значение
    Частотный диапазон От 0,1 до 230 МГц
    Дискретность ввода частоты 1 кГц
    Минимальный диапазон сканирования 10 кГц
    Режим SWR2AIR™ Да
    Режим МультиКСВ™ Да
    Определение знака реактивной составляющей Да
    Тип высокочастотного разъема N
    Уровень выходного сигнала -10 дБм
    Выходной усилитель CML-чип
    Форма выходного сигнала Прямоугольная
    Импеданс нагрузки для измерения КСВ 25, 50, 75, 100 Ом
    Аналого-цифровой преобразователь 16-битный
    Батареи питания Четыре щелочные 1.5 В или четыре аккумулятора 1.2 В, типоразмер ААА
    Встроенное зарядное устройство -
    Подсветка ЖКИ Цветной TFT, 290x220
    Режим измерения неоднородностей линии передачи Встроенный
    Flash-память для хранения графиков 100 ячеек
    Датчик напряжения аккумулятора Да
    Работа от внешнего источника питания (без аккумулятора) Внешний источник 9...12 В
    Многоязычная поддержка Да
    Быстрый выбор радиолюбительских диапазонов Да

  • Комплект поставки RigExpert AA-230ZOOM

    № Наименование Количество
    1 Анализатор антенн и цепей RigExpert AA-230ZOOM 1
