WireXpert 500PLUS, WireXpert 500 PLUS
WireXpert 500-PLUS — тестер для сертификации витой пары Class D, E, EA и CAT 5, 6, 6A с поддержкой оптических модулей
Код товара: 51482-
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
70598-18 до 13.03.2023
-
Производитель
-
Артикул
WX-500-PLUS
Сертификаты
Описание тестера для сертификации витой пары Class D, E, EA и CAT 5, 6, 6A с поддержкой оптических модулей WireXpert 500-PLUS:
Сертификация витой пары является важнейшим тестированием для получения гарантии на построенную СКС и уверенности, что ваша кабельная система действительно обеспечит необходимую скорость и производительность. В отличие от простых кабельных тестеров, которые могут проверить только целостность соединения, сертификатор WireXpert 500-PLUS измеряет: затухание линии (Attenuation), возвратные потери (Return Loss), переходные помехи (NEXT, PSNEXT), ACRF, ACRN, сопротивление цепи, задержку распространения сигнала по парам, смещение задержки и др. Определив эти параметры, мы можем убедится соответствует ли СКС указанной категории.

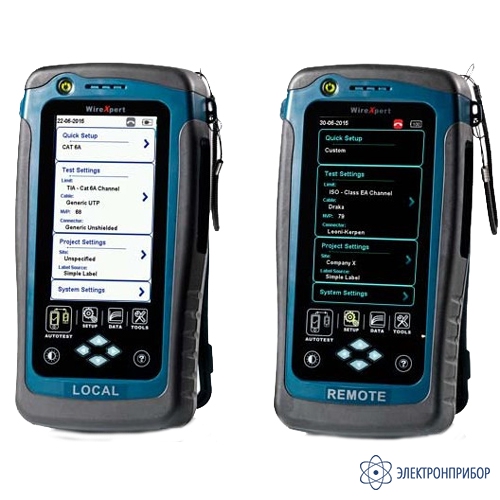

Анализатор состоит из идентичных основного и удаленного блоков с прочными корпусами и цветными ЖК-экранами, предназначенных для интенсивного промышленного ипользования. Двойная система управления (DCSTM) - позволяет быстро и просто управлять циклами испытаний с любого устройства. Это значительно сохранит время специалисту работающему в одиночку.
-
-
Технические характеристики тестера для сертификации витой пары Class D, E, EA и CAT 5, 6, 6A с поддержкой оптических модулей WireXpert 500-PLUS:
Параметр Значение Диапазон частот (медь) от 1 до 500 МГц Стандарты тестирования TIA -568-C.2 категории 5, 5e, 6, 6A
ISO/IEC 11801, EN 50173 Class D, E, EAТочность измерений Превосходит TIA 1152 & IEC61935-1 level IIIe Длина линии (максимальная) До 500 метров при двустороннем тестировании Срок службы адаптеров Канала (PS-WX_AD_6ACH2): 10 000 подключений
Постоянной линии (PS-WX_AD_6ALKIT2): 5000 подключенийТестирования медного кабеля Схема разводки кабеля Да Затухание линии (Вносимые потери) 0 до 70 дБ, ±0.1 дБ NEXT, PSNEXT от 0 до 85 дБ, ±0.2 дБ ACRN, PSACRN от -25 до 85 дБ, ±0.5 дБ Возвратные потери от 0 до 40 дБ, ±0.2 дБ Сопротивление цепи от 0 до 40 Ом, ±0.1 Ом Длина кабеля от 0 до 500 м, ±0.5 м (двустороннее тестирование) Общая задержка распространения от 0 до 5000 нс, ±1 нс Смещение задержки сигнала между парами от 0 до 5000 нс, ±1 нс Определение повреждений Да Тестирование волокна (Одномод). Адаптеры: WX-AD-SM2 Длины волн 1310/1550 нм Длительность автотеста 6 секунд для двустороннего тестирования Тип коннектора SC, Опционально LC Стандарты тестирования TIA 568 C.3, IEC 14763-3 Потери от 0 до 31dB ±0.2 дБ Длина линии от 0 до 20 000 м. ±1.5 м Выходная мощность от -5 дБм до -9 дБм Чувствительность приемника -40 дБм Тестирование волокна (Многомод). Адаптеры: WX_AD_VCL_MM2 Длины волн 850/1300 нм Длительность автотеста 6 секунд для двустороннего тестирования Тип коннектора SC Стандарты тестирования TIA 568 C.3, IEC 14763-3 Динамический диапазон 24 dB Потери от 0 до 24 дБ ±0.2 дБ Длина линии от 0 до 2000 м ±1.5 м Выходная мощность от -4 дБм до -10 дБм Чувствительность приемника -34 дБм Тестирование волокна (Многомод EF). Адаптеры: WX_AD_EF_MM2 Длины волн 850/1300 нм, Encircled-Flux (EF) Длительность автотеста 6 секунд для двустороннего тестирования Тип коннектора FC-SC Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1 Динамический диапазон 12 дБ Потери от 0 до 24 дБ ±0.2 дБ Длина линии от 0 до 2000 м ±1.5 м Выходная мощность от -16 дБм до -20 дБм Чувствительность приемника -40 дБм Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм Тестирование волокна (MPO/MTP). Адаптеры: WX_AD_MM_MPO_KIT Время тестирования 5 с Параметры тестирования Потери в канале (график и таблица);
полярность линии (A, B, C, или пользователькая);

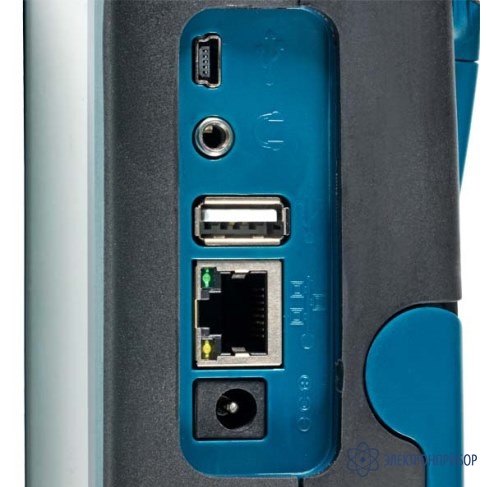

тестирование "Прошел/Не прошел" по установленным порогамКонфигурация соединения 12 волокон, или волокна выбранные пользователем Конфигурация тестирования MPO-MPO Адаптер №1. Источник излучения с коннектором MPO Тип коннектора Многомодовый MPO (Type A, pinned) Длины волн 830-860 нм Измерения и требования Измерения проводятся с использованием многомодовых волокон с сердцевиной 50 мкм в соответствии с требованиями стандарта TIA / EIA-455-203 (FOTP-203) Адаптер №2. Измеритель мощности с коннектором MPO Тип коннектора Многомодовый MPO (Type A, pinned) Уровень мощности ввода при насыщении -1.0 дБм 0 – 15 дБ ±0.2 дБ Расширенная диагностика Локатор повреждений на основе временной задержки для RL и NEXT Подключение и интерфейсы Разъем для подключения видеомикроскопа;
RJ45 Ethernet разъем;
SB интерфейс;
3,5 мм. разъем для подключения гарнитуры;
Разъем питанияЗащита по напряжению есть (от телефонного напряжения) Общие характеристики Экран 5 дюймовый промышленный сенсорный экран на обоих устройствах Корпус Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность Источник питания Адаптер переменного тока 100-240V на 12V, 3A
Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы)Память Внутренняя память на 6 000 протоколов испытаний медного кабеля CAT 6A
Внешний USB накопительРабочая температура от 0 °С до 40 °С (влажность от 10% до 80%) Температура хранения от -20 °С до 60 °С Поддержка языков tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr Габариты 232 x 126 x 87 мм Вес 1.4 кг -

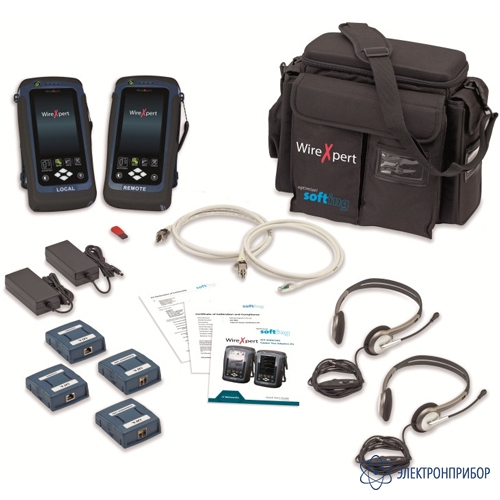

Комплект поставки WireXpert 500-PLUS
№ Наименование Количество 1 Основной блок WireXpert 500-PLUS (500 Мгц) 1 2 Удаленный блок WireXpert 500-PLUS (500 Мгц) 1 3 Аккумуляторные батареи Li-ion 2 4 Стилус 2 5 Адаптеры постоянной линии Cat 6A 2 6 Шнуры для адаптеров постоянной динии Cat 6A 2 7 Адаптеры канала Cat 6A 2 8 Защитные крышки на экран 2 9 Гарнитуры 2 10 Зарядные устройства AC 2 11 Шнуры питания 2 12 Сертификат заводской калибровки 1 13 USB накопитель с инструкцией и Программным Обеспечением 1 14 Сумка для транспортировки 1 -
