WireXpert 500-MPO — тестер для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм)

Код товара: 51480
  • 70598-18

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70598-18 до 13.03.2023

    • Производитель

      Softing It Networks

    • Артикул

      WX-500-MPO

    Сертификаты

    Описание тестера для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм)​ WireXpert 500-MPO:

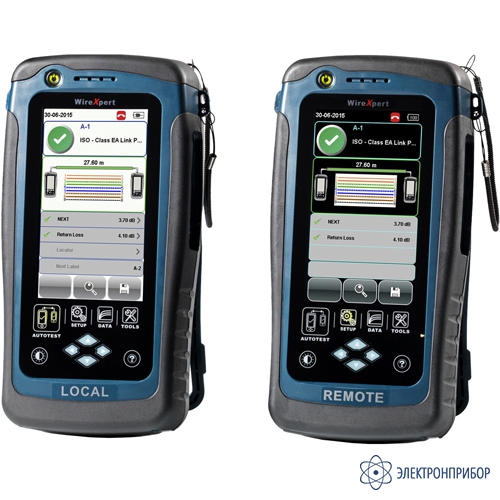

    Тестер для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм)​ WireXpert 500-MPO состоит из основного и удаленного блоков с большими сенсорными экранами, модуля источника излучения с разъемом MPO, модуля измерителя мощности с разъемом MPO и эталонных патчкордов с низким уровнем вносимых потерь и отражений. Прибор выполняет определение схемы волоконно-оптических соединений и измерение потерь в каждом волокне. Вся работа выполняется автоматически, от пользователя требуется только выбрать параметры тестирования, и сохранить протокол по завершению процесса.

    Особенности тестера для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм)​ WireXpert 500-MPO:

    • Тестирование многоводовых оптических линий с разъемами MPO/MTP;
    • Длина волны источника излучения: 850 нм;
    • Время автоматического тестирования линии с коннекторами MPO менее 5 секунд;
    • Автоматическое определение типа подключения A, B, C или «настраиваемое»;
    • Измерение мощности оптического сигнала и потерь в каждом волокне;
    • Тестирование гибридных каналов MPO-SC/LC (требуется оптический адаптер WX_AD_EF_MM2);
    • Проверка возможности установления соединений через MPO и отдельные волокна;
    • Настройка количества активных волокон в кабеле с коннекторами MPO;
    • Возможность использования эталонных параметров для любого типа соединения;
    • Подготовка отчетов о тестировании с помощью ПО eXport.

  • Технические характеристики тестера для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм)​ WireXpert 500-MPO:

    Параметр Значение
    Совместимость Адаптеры MPO устанавливаются в тестеры WireXpert 4500 или WX-500-PLUS
    Время тестирования  5 секунд
    Параметры тестирования Потери в каждом оптическом волокне линии MPO (график и таблица)
    Полярность линии с коннекторами MPO (A, B, C, или пользователькая)
    Тестирование "Прошел/Не прошел" по установленным пороговым значениям
    Конфигурация соединения Все 12 волокон активны, или волокна выбранные пользователем
    Конфигурация тестирования MPO-MPO
    MPO-SC/LC (требуется многомодовый оптический адаптер WX_AD_EF_MM2 на основном устройстве)

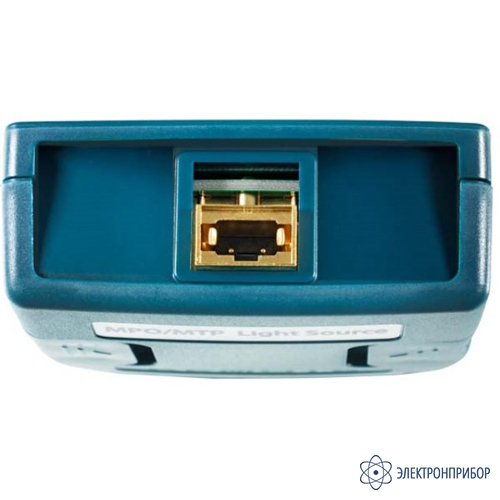

    Адаптер №1. Источник излучения с коннектором MPO
    Тип коннектора Многомодовый MPO (Type A, pinned)
    Длины волн 830 - 860 нм
    Измерения и требования Измерения проводятся с использованием многомодовых волокон с сердцевиной 50 мкм в соответствии с требованиями стандарта TIA / EIA-455-203 (FOTP-203)
    Адаптер №2. Измеритель мощности с коннектором MPO
    Тип коннектора Многомодовый MPO (Type A, pinned)
    Уровень мощности ввода при насыщении -1.0 дБм
    Измеряемый диапазон потерь 0 – 15 дБ
    Точность измерения потерь +-0.2 дБ
    Общие характеристики
    Память Внешний USB накопитель
    Питание Съемный перезаряжаемый Li-Ion аккумулятор (более 8 ч работы)
    Рабочая температура от 0 °С до 40 °С
    Температура хранения от -20 °С до 60 °С
    Габариты 232 x 126 x 87 мм
    Вес 1.4 кг

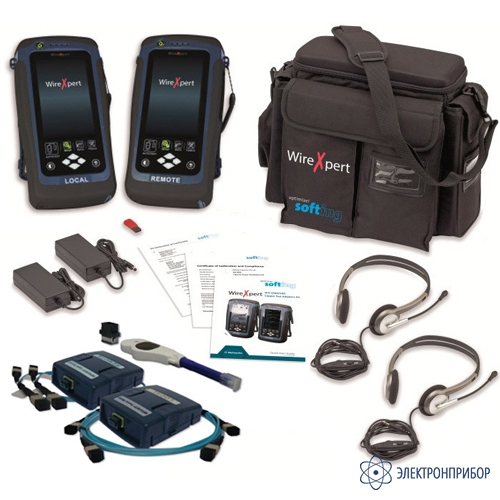

  • Комплект поставки WireXpert 500-MPO

    № Наименование Количество
    1 Основной блок WireXpert 500 (MPO) 1
    2 Удаленный блок WireXpert 500 (MPO) 1

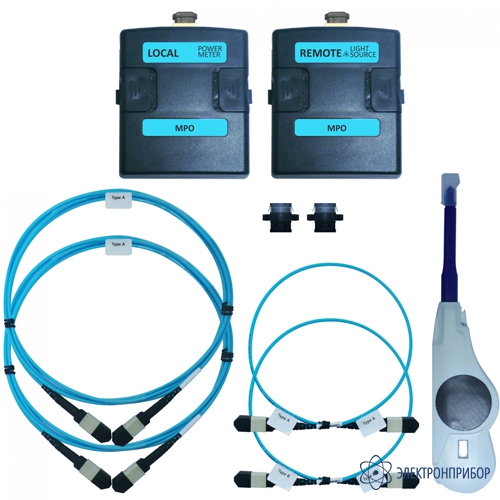

    3 Адаптер источника излучения с коннектором MPO  1
    4 Адаптер измерителя мощности с коннектором MPO 1
    5 Измерительные шнуры MPO, тип A с гнездовым и штыревым разъемами 2
    6 Измерительный шнур MPO, тип A с двумя гнездовыми разъемами 1
    7 Измерительный шнур MPO, тип В с двумя гнездовыми разъемами 1
    8 Адаптеры MPO, тип A 2
    9 Устройство для чистки коннекторов MPO 1
    10 Аккумуляторные батареи Li-ion 2
    11 Стилус 2
    12 Защитные крышки на экран 2
    13 Гарнитуры 2
    14 Зарядные устройства AC 2
    15 Шнуры питания 2
    16 Сертификат заводской калибровки 1
    17 USB накопитель с инструкцией и Программным Обеспечением 1

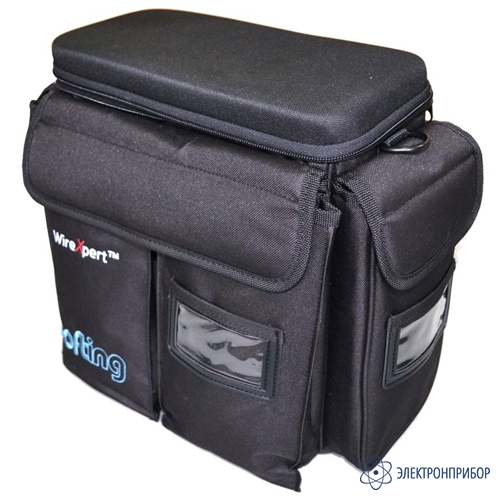

    18 Сумка для транспортировки 1
