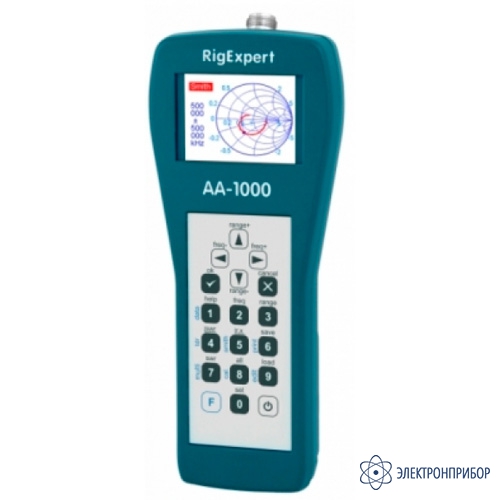

RigExpert AA-1000 — анализатор антенн

Код товара: 62672

  • Назначение анализатора антенн RigExpert AA-1000:

    RigExpert AA-1000 – это многофункциональный анализатор, предназначенный для проверки, настройки и ремонта антенн и антенно-фидерных трактов в диапазоне 1 … 1000 МГц.

    В первую очередь - это измеритель КСВ (коэффициента стоячей волны) и импеданса антенны (векторный анализатор) в широком диапазоне частот.

    Удобные в использовании режимы измерений, как и дополнительные функции (память графиков, подключение к компьютеру и т.д.) делают RigExpert AA-1000 привлекательным как для профессионалов, так и для радиолюбителей.

    Новый режим измерений - МультиКСВ™ - является уникальной особенностью этого анализатора.

    При помощи RigExpert AA-1000 с успехом решаются следующие задачи:

    • Быстрая проверка антенны;
    • Настройка антенны;
    • Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.);
    • Изготовление коаксиальных линий и измерение их параметров;
    • Выявление повреждений кабеля;
    • Измерение емкости и индуктивности реактивных нагрузок.

  • Технические характеристики анализатора антенн RigExpert AA-1000:

    Параметр Значение
    Частотный диапазон 1 - 1000 МГц
    Дискретность ввода частоты 1 кГц
    Минимальный диапазон сканирования 100 кГц
    Режим МультиКСВ™ Да
    Определение знака реактивной составляющей Да
    Тип высокочастотного разъема N
    Уровень выходного сигнала -10 дБм
    Выходной усилитель LVDS-чип
    Форма выходного сигнала Прямоугольная
    Импеданс нагрузки для измерения КСВ 25, 50, 75, 100 Ом
    Аналого-цифровой преобразователь 16-битный
    Батареи питания Три щелочные 1.5 В или три аккумулятора 1.2 В, типоразмер АА
    Встроенное зарядное устройство -
    Подсветка ЖКИ Цветной TFT, 320x240
    Режим измерения неоднородностей линии передачи Встроенный
    Flash-память для хранения графиков 90 ячеек для графиков R/X и КСВ; 10 ячеек для графиков неоднородности линии передач
    Датчик напряжения аккумулятора Да
    Работа от внешнего источника питания (без аккумулятора) Внешний источник 9...12 В
    Многоязычная поддержка Да
    Быстрый выбор радиолюбительских диапазонов Да

  • Комплект поставки RigExpert AA-1000

    № Наименование Количество
    1 Анализатор антенн RigExpert AA-1000 1
