LSPRNTR 300 5PK, LSPRNTR3005PK

Приборы для измерения параметров кабелей связи

LSPRNTR-300-5PK — набор из 5-ти сетевых тестеров LINKSPRINTER 300

Код товара: 63380
    • Гарантия

      12 месяцев

    • Производитель

      NetAlly

    • Артикул

      LSPRNTR-300-5PK

    Описание набора из 5-ти сетевых тестеров LINKSPRINTER 300 LSPRNTR-300-5PK:

    LSPRNTR-300-5PK - комплект из 5-ти портативных сетевых тестеров для диагностики работоспособности Ethernet каналов на базе медного кабеля. Комплект предназначен для оснащения десяти мобильных монтажных бригад с централизованным управлением, сбором и обработкой результатов измерения а также единой отчетностью.

    Комплексный автотест прибора LinkSprinter 300 за 10 секунд позволяет измерить напряжение PoE и провести тестирование основных параметров сети. В случае обнаружения повреждения кабеля, позволяет также определить расстояние до обрыва или короткого замыкания. Настройка конфигурации тестера, управление измерениями и отображение их результатов производится на смартфоне, планшете или ноутбуке пользователя, который легко подключается к тестеру посредством WiFi. При этом не требуется установка на устройство пользователя никакого дополнительного программного обеспечения.

    Для удобства управлениями результатами измерений и формирования отчетов, результаты измерения всех тестеров комплекта автоматически загружаются в бесплатное защищенное облачное хранилище Link-Live и могут быть отправлены на электронную почту пользователя. Это создает удобство координации работы монтажных бригад и формирование отчетности в единой системе.

    Особенности сетевого тестера LINKSPRINTER 300:

    • Опрос коммутатора по протоколам CDP/LLDP/EDP для получения имени ближайшего коммутатора, VLAN, информации о тестируемом порте;
    • Проверка скорости / дуплексности канала и возможности подключения к сетям TCP / IP;
    • Отображение полного пути подключения;
    • Определение напряжение питания через Ethernet (PoE) от оборудования источника питания (PSE) в соответствии со стандартами 802.3af / at;
    • Проверка доступности сервера DHCP, подсети и DNS-сервера;
    • Проверка доступности и адреса интернет шлюза; тестирование выхода в интернет посредством доступности внешних ресурсов или служб, выполнение команды PING до них;
    • Поддержка прокси-сервера;
    • Определение схемы разводки кабеля и типа повреждений в нем;
    • Определение длины кабеля, расстояния до обрыва или короткого замыкания; функция определения порта коммутатора "мигание индикатора";
    • Управление прибором и результатами тестирования со смартфона, планшета или ноутбука;
    • Синхронизация с Link-Live Cloud, для хранения результатов и формирования отчетов об измерениях;
    • Автоматическая отправка результатов тестирования на E-Mail пользователя.

    Функциональные возможности сетевого тестера LINKSPRINTER 300:

    Результаты измерения на экране мобильного телефона

    • Настройка конфигурации прибора, управление проведением измерений и отображение результатов производится в браузере любого смартфона, планшета или ноутбука. Установка дополнительных приложений не требуется;
    • Подключение LinkSprinter к смартфону:
      • подключить смартфон к WiFi сети "LinkSprinter";
      • открыть браузер на мобильном устройстве и ввести адрес 172.16.9.9;
    • Результаты тестирования сети:
      • имя ближайшего коммутатора, номер порта и скорость соединения;
      • напряжение PoE;
      • информация о сервере DHCP (работает ли он и отвечает ли на запросы получения IP адреса);
      • информация о подсети и DNS-сервере;
      • проверка доступности и адреса интернет шлюза;
      • тестирование выхода в интернет посредством доступности внешних ресурсов или служб, выполнение команды PING до них;
      • модель, адреса серверов и др.

    Диагностика кабеля и идентификация порта коммутатора

    • Количество подключенных пар кабеля;
    • Отображение карты разводки;
    • Длина каждой пары, расстояние до обрыва или короткого замыкания;
    • Индикация повреждений: обрыв, короткое замыкание, перепутанные пары;
    • Идентификация порта коммутатора. При активации функции “Flash Port” тестера LinkSprinter, индикатор порта коммутатора, к которому подключен тестер, начинает мигать. Это позволяет легко его идентифицировать.

    Определение скорости, дуплексной передачи данных и соединения с портом коммутатора

    Используя протоколы CDP/LLDP/EDP для управляемых коммутаторов LinkSprinter отображает имя коммутатора, VLAN, информацию о порте на который подключен тестируемый кабель, а так же параметрах скорости и дуплексной передачи данных:

    • Проверка фактической скорости соединения по сравнению с заявленной скоростью коммутатора;
    • Подробные результаты тестирования отображаются в сервисе Link-Live;
    • Проверка соединения между LinkSprinter и портом коммутатора;
    • Отображение полного пути подключения.

    Параметр не может быть определен в случае наличия в линии повреждений: обрыв, короткое замыкание или расщепленная пара.

    Облачный сервис Linl-Live

    • Выгрузка результатов измерения в бесплатное облачное хранилище Link-Live;
    • Управление, сортировка и анализ результатов тестирований сети;
    • Фильтрация результатов по времени, пользователю, сети, ошибкам;
    • Возможность добавления к результатам измерения фотографий и комментариев;
    • Возможность автоматической отправки результатов тестирования на электронную почту пользователя; создание отчетов в формате .pdf или .csv.
  • Технические характеристики набора из 5-ти сетевых тестеров LINKSPRINTER 300 LSPRNTR-300-5PK:

    Параметр Значение
    Тестирование витой пары
    Тип кабеля Не экранированная витвя пара (UTP), 100 Ом;
    экранированная витая пара (SeTP), 100 Ом;
    TIA категории 3, 4, 5, 5e и 6. ISO Class C, D, E и F
    Диапазон измерения длины кабеля 3 м - 200 м
    Беспроводной интерфейс
    Соответствие спецификации IEEE 802.11b/g
    Частотные каналы 802.11 Каналы с 1 по 11, по умолчанию 11-й
    Рабочая частота 2.412 ~ 2.484 ГГц, ISM диапазон
    Соответствие нормативным требованиям EN 301 489-1/17
    Поддерживаемые браузеры для управления прибором Internet Explorer 9.0, Firefox 3.6, Chrome 5.0, Safari 5.1 (или более поздние версии)
    Питание
    Питание от встроенных батарей 2 х АА
    Питание от линии PoE
    Общие характеристики
    Устойчивость к ударам и вибрации Вибрация: 2 гр., 5 Гц - 500 Гц (класс 2);
    Падение с высоты 1 м
    Класс безопасности CAN / CSA-C22.2 № 61010-1-12, UL Std. № 61010-1 (3-е издание), IEC61010-1: 2010, степень загрязнения 2
    Электромагнитная совместимость EN 61326-1:2006
    Высота над уровнем моря Эксплуатация: 4 000 м;
    Хранение: 12 000 м
    Температура и относительная влажность эксплуатации 0°C ... 50°C, относительная влажность от 5% до 90%, без конденсации
    Температура хранения -20°C ... 60°C
    Габариты 110,7 x 40,6 x 32,5 мм
    Вес 116 г

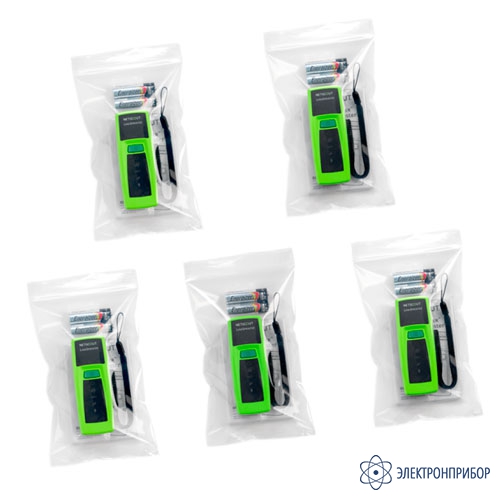

  • Комплект поставки LSPRNTR-300-5PK

    Наименование Количество
    1 Тестер LinkSprinter 300 5
    2 Батарейка типа AA 10
    3 Короткий ремешок на запястье 5
    4 Инструкция пользователя (Англ. язык) 5
    5 Упаковочный пакет 5
  • Файлы для LSPRNTR-300-5PK

  • Видео для LSPRNTR-300-5PK

Файлы для LSPRNTR-300-5PK
