LR10G-100-KIT — расширенный набор cетевого тестера LinkRunner 10G для медных и оптических Ethernet сетей

Описание расширенного набора cетевого тестера LinkRunner 10G для медных и оптических Ethernet сетей LR10G-100-KIT:

NetAlly LR10G-100-KIT - расширенный комплект сетевого тестера-квалификатора медных и оптических Ethernet сетей LinkRunner 10G. Он призван снизить трудозатраты интеграторов, повысить скорость развертывания сетей и быстро устранить все неполадки сетевой инфраструктуры.

LinkRunner 10G позволяет выполнить детальную диагностику сети от физического носителя (медного или оптического кабеля) до приложений (уровни 1-7). А операционная система Android предоставляет возможность расширения и без того широкого функционала за счет установки сторонних приложений.

Анализатор способен автоматизировать измерения, провести длительный мониторинг состояния, составить топологическую карту сети и задокументировать все измерения. Еще больше детализировать отчеты позволит встроенная камера и установленное приложение сканера штрих кодов.

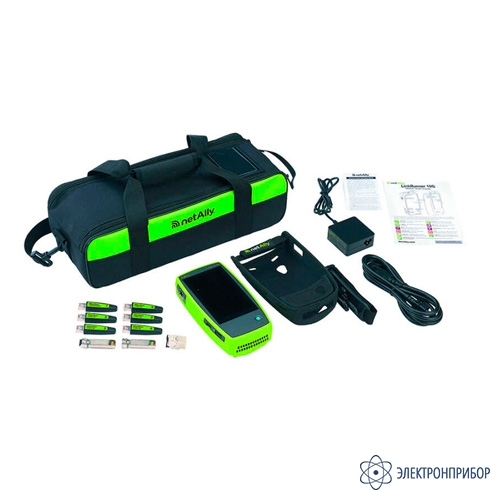

КомплектLR10G-100-KIT дополнительно включает в себя 5 удаленных номерных идентификаторов для идентификации портов на патч панели, цифровой генератор для трассировки кабеля и отбора пар при помощи индуктивного щупа (опция), а также чехол для защиты корпуса прибора от механических повреждений.

Особенности расширенного набора cетевого тестера LinkRunner 10G для медных и оптических Ethernet сетей LR10G-100-KIT:

• Встроенные сценарии выполнения автоматического тестирования, возможность создания пользовательских сценариев;
• Автоматическая загрузка результатов тестирования в бесплатную облачную службу Link-Live для дополнительной обработки и формирования отчетов;
• Возможности мониторинга сети (от 1 мин. до 24 часов);
• Проверка кабеля, включая определение расстояние до места обрыва и короткого замыкания (TDR метод);
• Встроенный генератор для трассировки кабеля, идентрификации порта на кроссе и отбора кабельных пар на удаленном конце;
• Тестирование TruePower™ для PoE/UPOE - 90 вт (Class 0-8) под нагрузкой, измерение напряжения PoE инжектора;
• Проверка заявленной и реальной скорости подключения к мульти гигабитным сетям от 10/100/1000 Мбит, 2,5 / 5 / 10G, а также SNR и дуплексного режима;
• Квалификация пропускной способности Ethernet канала до 10Гбит/с на базе оптического волокна или медного кабеля;
• Опрос коммутатора по xDP/LLDP, определение типа коммутатора, номера порта, VLAN, наличие другого активного оборудования;
• Тестирование подключения к DHCP, DNS и шлюзу;
• Выполнение команды Ping и тестирование доступности порта TCP;
• Тестирование производительности сети и захват пакетов до 10G;
• Тестирование сервисов HTTP/FTP;
• Отображение топологической карты сети, автоматическое определение всех устройств в сети;
• Анализ пути прохождения пакетов (Path Analysis);
• Возможность использования Wi-Fi и Bluetooth.

Основные функциональные возможности NetAlly LinkRunner 10G:

Гибкая платформа для различных задач тестирования

Анализатор базе LinkRunner 10G работает под управлением операционной системы Android, что предоставляет возможность установки дополнительных приложений, доступных в Link-Live.

LinkRunner 10G имеет два порта Ethernet или SFP.

Основной тестовый порт RJ-45 позволяет:

• проверить заявленную и реальную скорость подключения к мульти гигабитным сетям от 10/100/1000 Мбит / с до 2,5 / 5 / 10G, а также SNR и дуплексного режима;
• проверить мощность PoE под нагрузкой от PSE мощностью до 90 Вт;
• подключиться к оптоволоконным сетям через одномодовый / многомодовый SFP + для тестирования оптоволоконного Ethernet со скоростью 1/10 Гбит / с.

Порт управления RJ-45 подключается к Ethernet 10/100/1000 Мбит / с для:

• удаленного управления прибором;
• сканирования сети;
• проведения тестирования кабеля.

В дополнение к оптоволоконным трансиверам (SX, LX, SR, LR, ZX) слот SFP + может использоваться с различными стандартными интерфейсами, такими как TwinAx, другой медный кабель с прямым подключением (DAC), кабели и приемопередатчики конкретных производителей.

Порт USB-A - для подключения дополнительных USB-адаптеров и аксессуаров сторонних производителей, таких как принтеры, сканеры штрих-кода, оптоволоконные камеры контроля и др. Использование USB-адаптера Wi-Fi (например, Edimax AC1200 для 802.11ac / b / g / n /) обеспечивает возможность подключения и тестирование беспроводной сети с помощью стороннего приложения.

Порт USB-C совместим с зарядными устройствами USB-C повышенной мощности, а также с внешними блоками питания для портативного использования в течение всего дня.

Быстрое тестирование сложных сетей с функцией AutoTest

Встроенные профили автоматического тестирования более 45 параметров с установленными порогами "Прошел / Не прошел" для быстрой оценки сетевых конфигураций и сервисов. Конфигурации элементов авто теста включают:

• Проверка PoE порта коммутатора до 90 Вт при нагрузочном тестировании PSE и TruePower ™;
• Аутентификация 802.1x;
• Определение заявленной скорости подключения / дуплексный режим канала в сравнении с фактическим измерением SNR для мульти гигабитного канала;
• Обнаружение и мониторинг трафика с тегами VLAN;
• Идентификация порта коммутатора со статистикой интерфейса, подключенными устройствами и детализацией;
• Доступность DHCP, время отклика, автоматическое определение второго предложения DHCP и журнала
  подключений;
• Доступность поиска DNS (вперед / назад) и определение времени ответа;
• Доступность шлюза и определение времени ответа;
• Проверка доступности целевых сервисов (Ping или TCP Connect);
• Измерение времени ответа конечного пользователя через HTTP.

Возможность создания пользовательских профилей для тестирования сложных сетей. Каждый из них может поддерживать несколько виртуальных локальных сетей на порт коммутатора, и иметь собственный набор целевых IP-адресов;

Возможность объединения отдельных профилей в группы, которые последовательно выполняют каждый тест для каждого профиля. В результате можно одновременно проверить и задокументировать несколько сетей VLAN. Поскольку предопределенные профили могут выполняться индивидуально, группа профилей служит для технических специалистов ресурсом для проверки каждой конкретной VLAN во время устранения неполадок. С помощью профильных групп инженеры могут передавать свою конфигурацию сети и знания о тестировании техническим специалистам, экономя время и силы на обучение.

24-часовой мониторинг периодически возникающих проблем

Периодический авто тест запускается с заданными интервалами (от 1 минуты до 24 часов) и отправляет результаты в Link-Live для просмотра результатов с течением времени. Это эффективный способ «отслеживать» работу сети в течение длительного периода или диагностировать периодически возникающие проблемы без необходимости вручную выполнять несколько тестов.

К результатам автоматически добавляется временная метка, и введенный пользователем комментарий, для группировки или организации результатов измерений.

Результаты тестирования можно проанализировать в Link-Live с помощью функций фильтрации и сортировки. Уведомления по электронной почте могут предупредить пользователя об обнаружении ошибок.

Квалификация пропускной способности сетевой инфраструктуры до 10G (Приложение LANBERT ™ Media Qualification)

С расширением развертывания мульти гигабитной коммутации (обычно для обеспечения большей пропускной способности точек доступа Wi-Fi 6) следует убедиться, что кабельная сеть может поддерживать желаемую скорость. (Качество кабеля, его длина, качество монтажа и шум в окружающей среде - все это может способствовать переключению на более низкие, чем ожидалось, скорости).

Приложение передает кадры Ethernet с линейной скоростью через сетевую кабельную инфраструктуру до 3-го уровня OSI. Анализируя качество передачи LANBERT оценивает способность инфраструктуры поддерживать 1G / 10G по оптоволокну и 100M / 1G / 2,5 / 5G / 10G по медным каналам.

• измерение отношения сигнал / шум (SNR) в кабелях;
• определение коэффициента использования существующего кабеля; квалификация пропускной способности медного кабеля 2,5; 5; 10 Гбит/с;
• квалификация пропускной способности оптоволоконных кабелей и компонентов 1 Гбит/с - 10 Гбит/с определение максимальной пропускной способности;
• определение первопричин понижения скорости передачи данных в канале;
• тестирование устойчивости системы. Выполнение теста LANBERT с использованием EtherScope® nXG и/или LinkRunner® 10G в качестве конечных точек в течение длительного времени (до 24 часов) служит «тестом на устойчивость» для выявления периодически возникающих проблем и шумовых событий, которые могут повредить сетевой трафик;
• точное определение времени возникновения ошибок. Благодаря легко читаемым временным диаграммам и высокой степени детализации результатов LANBERT позволяет с точностью до 1 секунды определить момент появления ошибок.

Тестирование производительности медных / оптоволоконных кабелей 10G

LinkRunner 10G работает как тестовый узел при тестировании производительности сети с EtherScope nXG (NPT). Это позволяет проверить критически важные сетевые каналы: от портов коммутатора к серверам, хранилищам, точкам доступа Wi-Fi, восходящим каналам или каналам глобальной сети, с одновременным использованием до четырех потоков со скоростью до 10G.

• проверка соответствия канала соглашениям об уровне обслуживания (SLA);
• определение качества сервиса (QoS), потери пакетов, задержки и джиттера;

• определение максимальной пропускной способности и качества сети из начала в конец;
• определение максимальной пропускной способности отдельного сегмента сети;
• испытание коммутаторов на предмет оптимальной конфигурации перед запуском в производство;
• проверка VoIP или видео услуг;
• возможность настройки отдельных тестов производительности, ping, TCP-соединения, HTTP или FTP с установленными пороговыми значениями для ключевых серверов / служб в облаке или в Интернете;
• возможность выполнения непрерывного тестирования с измерением времени отклика для проверки согласованности и выявления периодически возникающих проблем.

Список проблем, автоматически обнаруживаемых LinkRunner 10G Discovery

• неверная маска подсети;
• повторяющийся IP-адрес;
• DHCP-сервер не отвечает;
• LinkRunner 10G получил используемый IP от DHCP;
• утерян период аренды адреса DHCP;
• максимальное количество клиентов на SSID;
• высокий уровень использования интерфейса;
• большое количество ошибок интерфейса;
• высокий коэффициент ошибок FCS;
• отбрасывание большого количества пакетов;
• обнаруженные полудуплексные интерфейсы;
• высокая загрузка ЦП, диска, памяти;
• недавняя перезагрузка устройства;
• изменение топологии связующего дерева;
• агент SNMPv3 ответил на запрос SNMPv1 / v2.

Инструменты для диагностики неисправностей

Захват пакетов.

Анализатор позволяет захватывать трафик до 10 Гбит/с для создания файла PCAP размером до 1 Гб. Поддерживаются нарезка и фильтрация пакетов, а файлы PCAP можно загружать в облачную службу Link-Live для облегчения обмена.

Тест кабеля.

• проверка схемы разводки кабеля UTP и ScTP с адаптером WireView;
• определение обрыва, короткого замыкания, перепутанных и разбитых пар;
• определение расстояния до обрыва или короткого замыкания кабеля;
• генерация аналогового или цифрового тонального сигнала для трассировки кабеля и отбора пар на удаленном его конце при помощи Fluke Networks® IntelliTone ™.

Приложения для Android.

Анализатор поддерживает загрузку дополнительных приложений из магазина приложений Link-Live для выполнения.

Автоматизированное управление результатами тестирования

Централизованная система управления устройствами и результатами тестирования - бесплатная облачная служба Link-Live. Она трансформирует рабочие процессы команды с возможностью быстро и легко регистрировать, документировать и сообщать о тестовой активности со всех сетевых тестеров LinkSprinter®, LinkRunner AT, LinkRunner G2, LinkRunner 10G, AirCheck ™ G2.

После подключения прибора к сервису Link-Live Cloud результаты ваших тестов автомативчески загружаются на панель управления для управления проектами и создания отчетов. У вас есть возможность в любое время загрузить дополнительные файлы, снимки экрана, изображения, профили, захваченные пакеты, информацию о местоположении и комментарии. Кроме того, некоторые инструменты NetAlly с поддержкой AllyCare могут получать обновления прошивки «по сети» от Link-Live по мере их появления.

Обзор Wi-Fi сетей

Использование дополнительного (опция) адаптера Wi-Fi на базе USB-A (например, Edimax AC1200 для 802.11ac / b/g/n) обеспечивает возможность подключения и тестирования беспроводной сети с использованием сторонних приложений, доступных для загрузки из Link-Live. Данная функция обладает незначительным функционалом и не способна заменить такие приборы как EtherScope nXG или AirCheck G2. Вместе с тем она обеспечивает необходимый уровень прозрачности там, где это необходимо.

Обратите внимание: кроме загрузки / прикрепления снимков экрана, нет интеграции сторонних приложений с Link-Live. Информация, собранная из этих приложений, не может быть сохранена в Link-Live (еще одна причина использовать EtherScope nXG или AirCheck G2 для устранения неполадок Wi-Fi).

Приложение обнаружения "Discovery" – знайте, кто и что находится в вашей сети

Доступно только владельцам приоритетной поддержки AllyCare.

Приложение автоматически запускается при подключении прибора к сети и обнаруживает проводит быстрый аудит безопасности и работоспособности сетевых устройств в нескольких VLAN и подсетях.

Обнаруженные устройства классифицируются и коррелируются. Обеспечивается полная видимость их имени, сетевых адресов, VLAN, SSID, типа устройства и, если возможно, статистики трафика. Инженеры могут устанавливать статус авторизации для обнаруженных устройств. Результаты обнаружения можно напрямую загрузить в бесплатную облачную службу Link-Live Cloud для хранения, провести подробный анализ обнаруженных устройств с помощью инструментов фильтрации и сортировки или документировать результаты, экспортировав в файлы CSV / PDF.

Приложение обнаружения "Discovery" может быть расширено за счет доступа к SNMP MIB устройств инфраструктуры. Оно показывает сводную информацию о конфигурации устройства, конфигурацию интерфейса и детали трафика, идентификаторы SSID, поддерживаемые контроллерами WLAN, и устройства, напрямую подключенные к коммутаторам. Введенные строки сообщества скрыты от просмотра. Приложение позволяет обнаружить возможные риски безопасности, вызванные пользователями: второй DHCP предлагает указать возможные несанкционированные серверы, неизвестные переключатели, предоставляющие доступ к нескольким устройствам. Приложение обнаружения "Discovery" также показывает возможные причины для каждой обнаруженных проблем, а также имеет интегрированные инструменты устранения неполадок.

Управление коммутатором

Исследование интерфейсов коммутатора через SNMP для дополнительной диагностики, включая графики тенденций использования, ошибок, сбросов, полудуплекса (HDX), RSTP и недавних перезагрузок.

Анализ пути

Показывает путь коммутатора / маршрутизатора, соединяющий LinkRunner 10G с IP-устройством в проводных сетях и сетях Wi-Fi и даже за пределами локальной сети. (Например, от тестового порта LinkRunner 10G к серверу в облаке или центре обработки данных). LinkRunner 10G имеет встроенные инструменты для проведения дальнейшего анализа устройств на пути: просмотра конфигурации, статистики трафика интерфейса, запуска Telnet или браузера, выполнения сканирования портов, проверки связи и др.

Удаленное управление "Из любой точки мира"

LinkRunner 10G позволяет удаленному инженеру управлять EtherScope nXG (с использованием VNC) для помощи техническим специалистам на местах или удаленного устранения неполадок при отсутствии местного персонала. В связи со сложностью подключения к удаленным сетям через VNC (особенно за межсетевыми экранами NAT), удаленное управление также реализуется посредством облачного сервиса Link-Live.

Удаленное управление прибором посредством Link-Live доступно только владельцам приоритетной поддержки AllyCare.

Отображение топологии сети - Интегрированные схемы проводных и Wi-Fi сетей

Доступно только владельцам приоритетной поддержки AllyCare.

LinkRunner 10G (с поддержкой AllyCare) автоматически обнаруживает как проводные, так и Wi-Fi сети и сопоставляет их в облачной службе NetAlly Link-Live Cloud.

Запатентованный механизм обнаружения собирает данные из проводного соединения (через SNMP и другие методы) и из ,беспроводных сетей (наблюдение за трафиком Wi-Fi) для создания комплексных карт сетевого подключения.

Link-Live упрощает совместную работу и обмен картами для всех, кому нужен доступ, без дополнительных затрат на лицензирование. Данные легко экспортируются в Microsoft Visio®, которая позволяет добавлять примечания и изменять карту сети.

Эти исчерпывающие, актуальные с точностью до минуты сетевые диаграммы показывают сеть такой, какая она есть СЕЙЧАС, интегрируя информацию о топологии уровня 2 и уровня 3, включая следующие подключения:

• переключение на хост;
• переключение на точку доступа;
• точка доступа к клиенту Wi-Fi;
• переключение на коммутатор;
• переключение на маршрутизатор;
• маршрутизатор - на переходы маршрутизатора.

Пользователи могут взаимодействовать с сетью в гибком пользовательском интерфейсе на основе карты. Это позволяет визуально определять проблемы конфигурации и топологии, ускорять устранение неполадок и автоматически создавать документацию сети.

Простые в использовании фильтры и элементы управления картой позволяют видеть всю необходимую информацию, быстро выявить ошибки конфигурации сети и устройств и обнаружить «неизвестные» коммутаторы и несанкционированные устройства. Значки элементов имеют цветовую кодировку для обозначения ошибок или предупреждений; двойной щелчок по любому элементу карты вызывает его подробную информацию об обнаружении, включая статус, проблемы, информацию об интерфейсе и многое другое.

Преимущества для интеграторов

Чем быстрее инженеры смогут «увидеть», что происходит в сети, узнать, кто находится в ней и где они подключены, тем быстрее они смогут найти первопричину неполадок и проблем с производительностью.

Функция картографирования LinkRunner 10G особенно актуальна для обслуживающих организаций или системных интеграторов, которые часто устраняют неполадки в «неизвестной» сети. Она экономит трудозатраты, позволяя документировать изменения в сети или мгновенно предоставлять карты для проектов клиентов.

Традиционные методы (интерфейс командной строки или менеджеры элементов) занимают слишком много времени и предоставляют сложные данные, которые часто трудно интерпретировать и сложно коррелировать.

Документация также является важной составляющей любого проекта. Из графического пользовательского интерфейса на основе карты одним щелчком мыши отправляются данные карты через генератор файлов Visio, предварительно заполняя диаграмму всеми обнаруженными устройствами, ссылками и соответствующей информацией о конфигурации, экономя часы "ручных" усилий и позволяя выполнять дальнейшую настройку.

Анализ различий обнаружения ("Discovery Difference Analysis") в Link-Live

Доступно только владельцам приоритетной поддержки AllyCare.

Отслеживание сетевых изменений при одновременном обнаружении неавторизованных устройств, подключенных к сети, важно для ускорения устранения неполадок и обеспечения безопасности всетевой инфраструктуры.

Функция "Discovery Difference" упрощает процесс документирования сетевых изменений или выявления неавторизованных устройств путем сравнения двух снимков сетевого обнаружения и автоматического выделения новых или отсутствующих устройств сети. Этот анализ предоставляется в виде диаграммы топологии сети или таблицы данных.

• Первый тест обнаружения предоставляет базовый уровень исходного состояния сети;
• Второй тест обнаружения предоставляет моментальный снимок текущего состояния сети;
• Link-Live сравнивает два снимка и выделяет элементы, которые были изменены с момента предыдущего тестирования. Сюда входят новые устройства, которые изначально не были частью вашей сети, и устройства, которые были удалены.

Измеритель оптической мощности

Встроенный измеритель оптической мощности позволяет устанавливать опорное значение оптической мощности и отображать текущее показание мощности относительно этого эталона. Это полезно для сохранения уровня мощности в источнике в качестве эталона, а затем для измерения потерь мощности в волокне на дальнем конце.
