LinkRunner AT 2000 KIT — расширенный набор сетевого тестера LinkRunner AT 2000 для медных и оптических Ethernet сетей

Описание расширенного набора сетевого тестера LinkRunner AT 2000 для медных и оптических Ethernet сетей LinkRunner AT 2000 KIT:

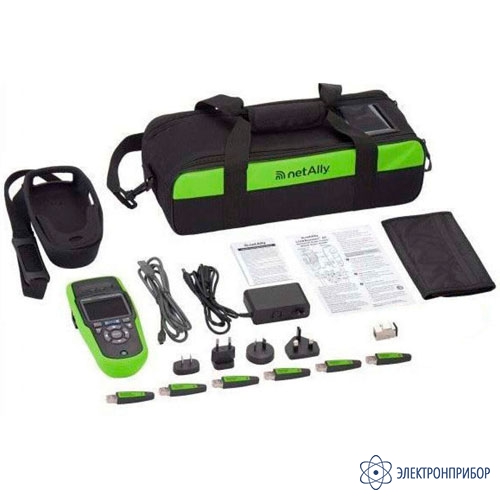

LinkRunner AT 2000 KIT - расширенный комплект сетевого тестера LinkRunner AT 2000 для поиска и решения проблем в медных и оптических сетях Ethernet (10/100/1000 Mbit/s). Он прост и удобен в эксплуатации, имеет графическое, интуитивно понятное и русскоязычное меню. Для повышения скорости устранения неполадок, LinkRunner AT 2000 оснащен режимом настраиваемого автоматического тестирования, что позволяет в один клик проводить диагностику неисправностей кабеля, определять доступность сетевых сервисов, устройств и их настройки. Благодаря наличию в комплекте 6-ти удаленных идентификаторов, комплект позволяет быстро идентифицировать нужные порты кросса, а защитный чехол предохранит тестер от повреждений при падении.

Результаты тестирования могут быть сохранены на устройстве, перенесены на ПК или автоматически загружены в бесплатную облачную службу управления результатами Link-Live, с возможностью дальнейшего анализа, совместного доступа и формирования отчетов.

Особенности расширенного набора сетевого тестера LinkRunner AT 2000 для медных и оптических Ethernet сетей LinkRunner AT 2000 KIT:

• Обнаружение имени ближайшего коммутатора и информации о порте через CDP / LLDP / EDP;
• Проверка скорости / дуплексного режима связи;
• Измерение времени отклика ключевых сетевых устройств (TCP / IP);
• Тестирование Power-over-Ethernet (PoE) 30 Вт 802.3af/at под нагрузкой TruePower ™;
• Отображение графической схемы разводки витой пары;
• Определение короткого замыкания, обрывов, перепутанных пар и жил;
• Измерение длины кабеля, расстояния до обрыва или короткого замыкания;
• Идентификация портов кросса при помощи входящих в комплект 6-ти удаленных идентификаторов;
• Цифровой генератор тонального сигнала для трассировки кабеля и отбора кабельных пар в активных сетях с высоким уровнем внешних помех при помощи индуктивного щупа (опция);
• Подключение к оптическим линиям через SFP модуль (тип 100BASE-FX и/или 1000BASE-LX/SX/ZX - заказываются отдельно);
• Измерение уровня оптической мощности сигнала;
• Функция рефлектора (установление “петли” на уровне 2 и 3) для тестирования производительности сети;
• Поддержка IPv6;
• Режим автоматического тестирования и документации основных параметров (PoE, ближайший коммутатор (наименование, модель, порт, IP адрес,VLAN), шлюз, DHCP и DNS серверы);
• Измерение времени отклика ключевых сетевых устройств или любых URL-адресов, в т.ч. с конкретным номером порта (до 10 адресов из списка);
• Внутренняя память для сохранения отчётов о тестировании и возможность автоматической выгрузки результатов в бесплатное защищенное облачное хранилище;
• Автоматизация отчетности и обеспечение совместной работы с результатами тестирования в облачной службе Link-Live;
• Большой цветной дисплей и понятный русскоязычный интерфейс;

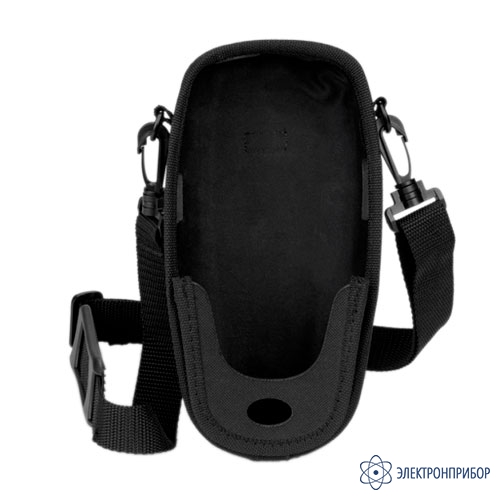

• Защитный резиновый чехол.

Функциональные возможности сетевого тестера LinkRunner AT 2000:

Стартовое меню тестера

После включения тестера на стартовой странице отображается 4 основных пункта меню, позволяющих настроить прибор и провести тестировнаие. На экране также отображается статус батареи, статус USB подключения и активный профиль тестирования.

• Тестирование коммутатора (Switch). В данном режиме отображается заявленная и фактическая скорость соединения, проводятся измерения PoE и определяется ближайший коммутатор с его именем, типом, IP-адресом, портом, слотом и информацией о VLAN.
• Тестирование кабеля (Cable). В случае если кабель подключен без оконечной нагрузки или с его удаленной стороны установлен идентификатор WireViewTM, отображается информация о кабеле или информация о схеме проводов. Эту функцию также можно использовать для поиска кабеля или порта при помощи индуктивного щупа (поставляется отдельно).
• Режим автоматического тестирования (AutoTest). Применяется для проверки качества соединения с к выбранными целевыми сервисами или страницами. Прибор позволяет ввести до 10 целей в виде URL-адреса или IPv4 / IPv6-адреса вместе с дополнительным номером порта. Если порт не указан, выполняется проверка связи. Когда порт указан, выполняется TCP SYN / ACK. Это также называется тестом на подключение TCP.
• Панель инструментов (Tools) позволяет выполнить настройки тестера и управлять файлами измерений.

Режим автоматического тестирования

Режим предназначен для облегчения работы сетевых инженеров и обеспечения оперативной диагностики сети. Он позволяет оценить основные характеристики сети и проверить качество доступа к выбранным целевым сервисам как в пределах так и за пределами сети (IP-адрес или DNS-имя). В результате проведения автоматического тестирования отображаются данные:

• Класс PoE (только для медных кабелей);
• Скорость соединения и дуплекс (фактические и заявленные);
• Пара RX и полярность;
• Аутентификация 802.1x;
• Наименование коммутатора, порт, VLAN, модель и IP;
• Автосогласование DHCP с подсетью и адреса DHCP сервера;
• Доступность IPv4 и IPv6;
• Функция Ping и подключение порта TCP с потерями, минимальной, максимальной и средней скоростями.

Определение подключения, ближайшего коммутатора и VLAN:

После подключения тестера к линии посредством медного или оптоволоконного кабеля, на экране отображается тип соединения и мощность сигнала. Затем LinkRunner AT используя протоколы IEEE Link Layer Discovery Protocol (LLDP), а также Cisco и Extreme Discovery Protocols (CDP и EDP) отобразит VLAN, модель ближайшего коммутатора, гнездо и порт. Функция "Flash Port" используется для непосредственной идентификации порта коммутатора (мигает светодиод), к которому с удаленной стороны кабеля подключен тестер.

• Наименование и модель коммутатора;
• IP-адрес; Порт, гнездо, VLAN;
• Скорость соединения и дуплекс (фактические и заявленные);
• Мощность сигнала; Связь (MDI or MDI/X);
• Напряжение и мощность PoE (фактические и предельные в условиях испытания);
• Графическое отображение мощности в парах.

Тестирование PoE

LinkRunner AT способен проверить PoE при помощи повышения фактической мощности до 25,5 Вт (стандарт 802.3at). Он подает нагрузку в цепь на коммутаторы, кабели и коммутационные панели, измеряя при этом напряжение и используемые пары. Возможность проверки TruePower (настоящей мощности) позволит быстро подготовить сети до установки видеокамер, точек доступа и телефонов.

Тестирование питания через Ethernet (PoE) по умолчанию отключено. Чтобы включить PoE, выберите «Инструменты»> «Конфигурация PoE» и установите флажок «Включить PoE». Выберите класс Power Sourcing Equipment (PSE) для проверки.

TruePower применяет нагрузку, эквивалентную выбранному классу, чтобы имитировать питаемое устройство (PD).

Без TruePower LinkRunner AT 2000 отображает:

• Запрошенный класс PoE и подтверждение класса, полученное от PSE;
• Положительные и отрицательные пары PoE;
• Запрошенная мощность PoE и подтверждение мощности, полученное от PSE;
• Измеренное напряжение PoE без нагрузки; PSE рекламируемого типа.

При включенном TruePower LinkRunner AT отображает следующую информацию:

• Запрошенный класс PoE и подтверждение класса, полученное от PSE;
• Положительные и отрицательные пары PoE;
• PoE-мощность, запрошенная и измеренная от PSE;
• Измеренное напряжение PoE с нагрузкой и без нагрузки;
• PSE рекламируемого типа.

Доступность ключевого устройства и приложения

В дополнение к функции ping, которая может блокирываться, LinkRunner AT 2000 производит открытое испытание порта TCP, чтобы верифицировать подключение приложения через IPv4 и IPv6. Тестер предоставляет информацию о маршрутизаторе, серверах DNS и DHCP и времени их реакции. Обеспечивается поддержка установки 10 целевых страниц или сервисов, путем указания необходимого URL или адреса IPv4/IPv6 и дополнительного номера порта приложения.

Аутентификация 802.1x

В данном режиме тестер позволяет включить аутентификацию 802.1х и установить скорость и дуплекс. Входящее в комплект ПО LinkRunner Manager Software поможет настроить тип 802.1x EAP, скачать сертификаты и ввести пароли.

Трассировка и идентификация кабелей

У Вас есть возможность отбирать свой кабель (порт) среди других при помощи встроенного тонального генератора и индуктивного щупа (опция). Цифровой режим генерации тона позволит работать на активных сетях и в условиях сильных помех, аналоговый служит для точного отбора необходимых проводников. Тестер может работать в удаленными идентификаторами (входят в комплект), что значительно ускоряет поиск нужных портов коммутатора или розеток пользователя.

Определение длины кабеля и повреждений

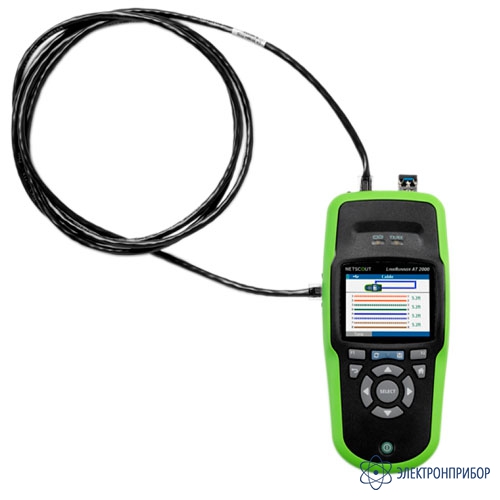

LinkRunner AT проверяет коммутационные кабели, используя встроенный порт схемы разводки. Измеряет длину линии и расстояние до обрыва проводников, способен обнаружить короткое замыкание перепутанные, расщепленные пары и жилы.

• Измерение длины и расстояния до обрыва без заглушки с обратной стороны;
• Тестирование патч кордов используя два встроенных порта;
• Тестирование схемы разводки линии используя удаленный идентификатор WireView (входит не во все комплекты).

Режим Отражателя:

Режим отражателя пакетов прибора LinkRunner AT 2000 позволяет использовать его в качестве удаленного устройства во время испытаний пропускной способности LAN и WAN до 1 Гбит/с. Может быть запрограммирован на подмену MAC и/или IP-адресов. LinkRunner AT 2000 поддерживает отражение пакетов для:

• NETSCOUT OptiView XG Network Analysis Tablet;
• EtherScope Network Assistant (снят с производства)
• MetroScope Service Provider Assistant (снят с производства);
• Любое устройство, генерирующее потоки 802,3 кадров или потоки пакетов IP.

MAC + NetAlly - эта настройка фильтра позволяет LinkRunner AT 2000 отражать пакеты только тогда, когда поле MAC-адреса назначения совпадает с собственным MAC-адресом LR-AT 2000 и полезной нагрузкой NetAlly.

MAC + IP - эта настройка обмена позволяет LinkRunner AT 2000 менять местами MAC-адреса источника и назначения и IP-адреса для пакетов, которые отражаются обратно в анализатор.

Тестирование волоконно-оптического канала:

Просто вставьте нужный адаптер SFP в оптоволоконный порт в верхней части тестера и подключите оптоволоконный кабель к сети. Если к сети подключены и оптоволокно, и медный кабель RJ-45, приоритет имеет медное соединение. На Рис. 27 показаны результаты работы коммутатора через оптоволоконное соединение с каналом, скорость 1000 Мбит / с, полнодуплексный режим с уровнем сигнала 7,35 дБмВт.

Адресация IP V4 / V6:

Проверка процесса автосогласования IPv4 DHCP, подсети и DHCP-сервера, а также проверка локальной и глобальной адресации IPv6 Link.

Сохранение результатов в защищенном облачном хранилище LINK-LIVE CLOUD SERVICE и формирование отчетов

Бесплатный облачный сервис Link-Live позволяет в автоматическом режиме загружать и сохранять результаты тестирования LinkRunner AT. Сервис оснащен возможностями фильтрации и поиска результатов измерения, он позволяет лучшим образом организовать хранение, анализ и совместный доступ к результатам тестирования всех приборов NetAlly, эксплуатируемых компанией. Хранение результатов и формирование отчетов об измерениях доступно также локально.

К каждому из отчетов можно как из тестера, так и непосрежственно в облачной службе добавить комментарий.
