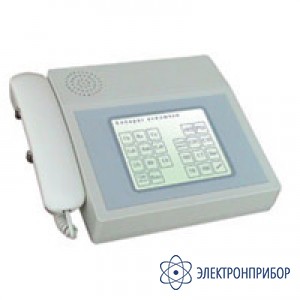

КИП - Ethernet — контрольно-испытательный пульт
Код товара: 26890-
-
Гарантия
1 год
Модификации КИП:
Контрольно-Испытательный Пульт КИП выпускается в 6-ти модификациях:
- КИП (стандартные функции: микротелефонная трубка, сенсорный экран, связь с ПК через USB);
- КИП - АУД (стандартные функции + возможность подключения к оборудованию Автоматической Установки Данных Координатных и Декадно-шаговых АТС);
- КИП - DECT (стандартные функции + телефонная трубка стандарта DECT для дистанционного управления прибором, передачи и приема речевой информации в том числе речевой информации о результатах измерений проведенных пультом). Внимание ! - функция DECT не совместима с функцией АУД;
- КИП - DECT (Ethernet) (стандартные функции + телефонная трубка стандарта DECT для дистанционного управления прибором, передачи и приема речевой информации в том числе речевой информации о результатах проведенных измерений, вместо USB связь с местным или удаленным ПК через порт Ethernet ). Может использоваться в составе "Системы Удаленного Тестирования";
- КИП - Ethernet (стандартные функции но вместо USB связь с местным или удаленным ПК через порт Ethernet) Может использоваться в составе "Системы Удаленного Тестирования";
- КИП - Ethernet - У (отсутствует микротелефонная трубка и сенсорный дисплей. Управление только от удаленного или местного ПК). Может использоваться в составе "Системы Удаленного Тестирования".
КИП оснащенный Ethernet-интерфейсом может управляться дистанционно по локальной или глобальной сети Интернет.
Назначение КИП:
Эксплуатационные измерения в абонентских и межстанционных линиях связи организованных в кабелях с металлическими жилами, а так же обеспечение функций необходимых при выявлении неисправностей, ремонте и техническом обслуживании линейного и станционного оборудования на кроссах предприятий связи.
Особенности КИП:
КИП изготовлен для замены старых измерительных испытательных столов, которые в течение длительного срока эксплуатировались на предприятиях связи. Особое внимание при изготовлении КИП было уделено пользовательскому интерфейсу, который обеспечивал бы наиболее быстрый и безболезненный переход на эксплуатацию нового современного изделия, при этом обеспечивая высокую точность измерений и достоверность показаний результатов испытаний. В КИП часть экрана дисплея отведена под имитатор стрелочного прибора старого измерительно-испытательного стола, который в привычной форме отображает процесс и результат испытания. Таким образом, оператор может считывать информацию с КИП как со стрелочного прибора при помощи его имитации на дисплее КИП и как с высокоточного цифрового прибора используя цифровые и буквенные символы. Все эти возможности позволяют пользователю, плавно перейти на эксплуатацию КИП без переобучения.
Измеряемые параметры:
- переменное напряжение на линейных проводах (0…300В).
- постоянное напряжение на линейных проводах (-400…+400В).
- сопротивление изоляции линейных и станционных проводов “а” и “b” между собой, а также между каждым проводом и землей (0…500МОм).
- емкость утечки линейных проводов “а” и “b” между собой, а также между каждым проводом и землей (1нФ…15мкФ).
- омическое сопротивление шлейфа абонентской линии (0…20кОм).
- напряжение питающего моста со станционной стороны.
- количество импульсов при наборе номера, длительность импульсов и пауз в серии.
Основные функции КИП:
- посылка вызова абоненту индукторным сигналом 25Гц.
- посылка вызова абоненту периодическим, тональным сигналом 1000Гц (для вызова абонента не положившего микротелефонную трубку на рычажный переключатель телефонного аппарата).
- определение цифры, набранной на телефонном аппарате, подключенном к испытуемой абонентской линии, в тональном и импульсном режимах.
- связь с монтером на линии по двум или одному из исправных линейных проводов «пары».
- подключение к линии в режимах “прослушивание” или “конференция”.
- оперативная связь по двум служебным линиям, подключенным к КИП.
- визуальный и акустический контроль вызова со станционной стороны.
- визуальный и акустический контроль занятия линии от абонента.
- визуальный и акустический контроль вызова по одной из двух служебных линий.
- набор номера в сторону АТС (работа в режиме телефонного аппарата).
- работа со спаренными абонентами.
Пользовательские настройки:
- регулировка громкости телефона и чувствительности микрофона микротелефонной трубки.
- регулировка громкости акустического сигнала вызова со стороны абонента, станции или служебных линий.
- установка и регулировка пороговых значений измеряемых параметров, по которым на дисплей выводятся фразы характеризующие состояние линии.
Подключение к персональному компьютеру через USB или Ethernet (RJ-45) – интерфейсы:
В КИП имеется возможность подключения его к персональному компьютеру через USB –или Ethernet интерфейсы (Ethernet-интерфейс встраивается в КИП опционально по заказу, USB-интерфейс делается по умолчанию). Благодаря такому подключению оператор кросса может управлять КИП и получать данные о результатах измерений в компьютер для последующей их обработки.
- комплексный тест 2-х проводной линии с фиксацией результатов измерения на экране и автоматическим сохранением их на жестком диске;
- отображение состояния и режимов работы КИП;
- вывод результатов измерений на экран монитора в виде редактируемой таблицы;
- автоматический анализ параметров линии на предмет пригодности к эксплуатации на основе редактируемой пользователем таблицы эталонов;
- хранение информации о результатах измерений на жестком диске “ПК” в виде текстовых файлов и файлов Excel;
- звуковая сигнализация результата измерения;
-
