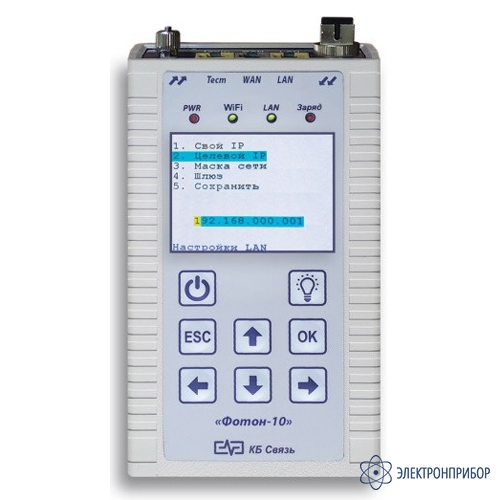

Фотон-10 — тестер универсальный

Код товара: 59384

    • Артикул

      5800 7.11

    Описание тестера универсального Фотон-10:

    Универсальный тестер Фотон-10 включает в себя измеритель оптической мощности, визуальный дефектоскоп (VFL), Wi-Fi-тестер, измеритель первичных параметров (напряжения (U), сопротивления (R), емкости (C)), LAN-тестер, генератор 1 кГц и светодиодный фонарь.

    Функции измерителя оптической мощности

    • Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
    • Длина волны: 850/1300/1310/1490/1550/1625 нм;
    • Диапазон мощности входного сигнала: от -55 до +5 дБм;
    • Погрешность: ±0,25 дБ.

    Функции визуального дефектоскопа (VFL)

    • Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
    • Выходная мощность: 10 МВт;
    • Рабочее расстояние: до 10 км;
    • Режим работы: непрерывный (CW) и импульсный (2 Гц).

    Функции Wi-Fi-тестера

    Wi-Fi-тестер может подключаться к одной из найденных беспроводных сетей пользователя двумяспособами:

    • С помощью пароля (WPA-PSK/WPA2-PSK TKIP и AES);
    • С помощью протокола упрощённого подключения к беспроводной сети (WPS).

    При детализации выбранной сети тестер выводит на дисплей следующую информацию:

    • Мощность сигнала;
    • Номер канала работы сетевого оборудования;
    • Тип шифрования;
    • Состояние протокола WPS.

    Тестер имеет функцию определения mac адресов точек доступа в радиусе действия тестера.

    PING-тест

    Функция PING-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера, благодаря расширенной настройке сетевых параметров.

    DHCP-тест

    Поиск DHCP сервера в локальных и беспроводных сетях.

    Функции LAN-тестера

    • Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов;
    • Определение типа неисправности КЗ, Обрыв - пожильно;
    • Определение расстояния до обрыва в кабелях UTP, FTP - пожильно;
    • Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля.

    Пример индикации LAN-тестера


          Кабель не оконцован разъемом                                 Комбинированная неисправность:                                      Кабель оконцован неправильно,
    или оборван (все жилы 8 шт оборваны)                      - жилы 1, 2 и 3 закорочены между собой;                          неправильно подсоединены все жилы
                                                                                            - жилы 4 и б имеют обрыв на 90 м;
                                                                                            - жилы 6, 7, и 8 обжаты неправильно

    Измеритель первичных параметров линии связи U, R, C

    • Измерение постоянного напряжения: ± 350 В;
    • Измерение переменного напряжения от 0 до 300 В;
    • Измерение сопротивления от 0 до 100 МОм;
    • Измерение электрической емкости от 0 до 5 мкФ.

    Генератор 1 кГц

    Определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

    Встроенный светодиодный фонарь

    Для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь.

  • Технические характеристики тестера универсального Фотон-10:

    Параметр Значение
    Характеристики измерителя оптической мощности
    Длина волны 850/1300/1310/1490/1550/1625 нм
    Диапазон длин волн принимаемого сигнала 700-1700 нм
    Диапазон мощности входного сигнала От -55 до +5 дБм
    Погрешность ±0,25 дБ
    Тип разъема Универсальный
    Характеристики визуального дефектоскопа (VFL)
    Выходная мощность 10 МВт
    Рабочее расстояние До 10 км
    Тип разъема Универсальный разъем 2,5 мм
    Режим работы Непрерывный (CW) и импульсный (2 Гц)
    Характеристики WI-Fi-тестера
    Рабочая частота Wi-Fi 2,4 ГГц
    Стандарты Wi-Fi 802.11 b/g/n
    Поддержка каналов 0 - 13
    Ширина канала 20/40 МГц
    Поддержка шифрования WPA_PSK / WPA2_PSK
    Общие характеристики
    Питание От батареек или аккумуляторов типа АА (6 штук);
    от сети переменного тока 220 В
    Потребление тока в режиме "Измерение" 0,5 А
    Потребление тока в остальных режимах 0,2 А
    Дисплей Графический цветной, 320x240, с подсветкой
    Количество сохраняемых отчетов в памяти 15
    Габариты 158 х 95 х 36 мм
    Вес 0,3 кг (с аккумуляторами)

  • Комплект поставки Фотон-10

    № Наименование Количество
    1 Тестер универсальный Фотон-10 1
    2 Аккумуляторная батарея Ni-Mh типа АА 6
    3 Адаптер/зарядное устройство AC 220 В / DC 5 В, 1 А 1
    4 Комплект проводов 1
    5 Оконечник - заглушка 1
    6 Руководство пользователя 1
