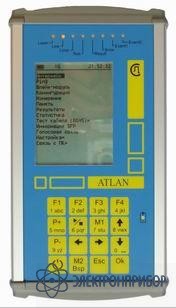

ATLAN — анализатор Gigabit Ethernet

Код товара: 32780

  • Назначение анализатора Gigabit Ethernet ATLAN

    Тестер сетей ATLAN предназначен для анализа работоспособности оборудования или сегментов сетей передачи данных, совместимых со стандартами Ethernet.

    Применение анализатора Gigabit Ethernet ATLAN

    Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте оборудования подобных сетей, a также при подготовке существующих сетей для запуска услуг по передаче потокового видео или других сервисов, предъявляющих повышенные требования к сетевой инфраструктуре.

    Особенности анализатора Gigabit Ethernet ATLAN

    • Проведение тестов по методике RFC 2544 с непосредственным подключением к медным или оптическим интерфейсам сетей Ethernet
    • Проведение тестов по методике RFC 2544 любых других системах связи, использующих стандарт Ethernet для подключения к оборудованию (xDSL, WiFi и др.)
    • Измерение вариации (изменения) задержки IP пакетов (IP Delay Variation, Jitter) на базе RFC 3393
    • Стандартные средства тестирования сети (ping)
    • Обнаружение дефектов монтажа разъёмов на медных кабелях
    • Детектирование обрывов и замыканий в медном сетевом кабеле
    • Организацию служебной голосовой связи
    • Формирование отчётов по результатам измерения

  • Технические характеристики анализатора Gigabit Ethernet ATLAN

    Параметр Значение
    Размер фрейма (байт) в соответствии со спецификацией RFC2544 64, 128, 256, 512, 1024, 1280, 1518
    Поддержка VLAN Уровни 1 и 2 (QinQ)
    Тест кабеля (для медного интерфейса 8P8C) Обрыв, замыкание, несогласование, определение расстояния до дефекта
    Определение длины кабеля Для медного интерфейса, в режиме 1000 Мбит/с
    Медный (8P8C, RJ45) 10 Mbit/s; 100 Mbit/s; 1000 Mbit/s
    Оптический SFP модуль
    Дуплекс полный
    Электропитание прибора 4 металлогидридных аккумуляторных батареи типа АА напряжением 1.2 В и емкостью 2,3 АЧ
    Температура окружающей среды −20 ÷ +50oC
    Относительная влажность воздуха до 90 % при 30oC
    Атмосферное давление 86 ÷ 106 кПа

  • Комплект поставки ATLAN

    Наименование Количество
    Анализатор Gigabit Ethernet ATLAN 1
    Блок питания 1
    Патч-корд витая пара кат. 5e 1
    Техническое описание и инструкция по эксплуатации 1
    Компакт-диск с программным обеспечением 1
    Сумка для переноски 1
    Кабель для связи с ПК 1

  • Файлы для ATLAN

Файлы для ATLAN
