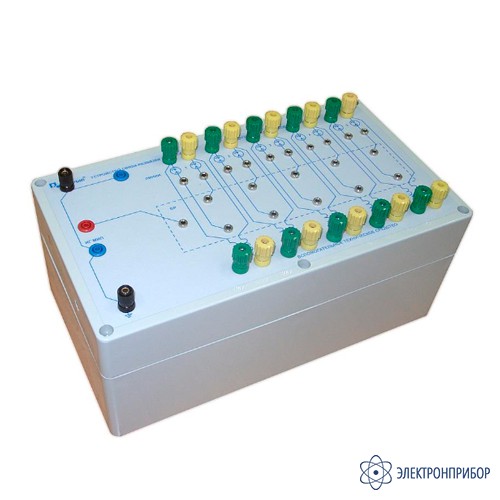

УСР М2С-5.1 — устройство связи-развязки

Код товара: 43384

    • Гарантия

      24 месяца

    Назначение устройства связи-развязки УСР М2С-5.1:

    Устройство связи-развязки УСРМ2С-5.1 предназначено для ввода микросекундных импульсных помех большой энергии (МИП) в неэкранированные симметричные соединительные линии (линии связи) при проведении испытаний технических средств, которые могут подвергаться воздействию МИП по ГОСТ Р 51317.4.5-99, МЭК 61000-4-5.

  • Технические характеристики устройства связи-развязки УСР М2С-5.1:

    Параметр Значение
    Максимальная амплитуда вводимых импульсных помех (6.5/700 мкс), кВ 4.4
    Количество одновременно испытываемых пар линий 1-5
    Максимальный ток в линиях (действующее значение), А 2
    Напряжение сигнала в линиях (амплитудное значение), В не более 60
    Индуктивность дросселей развязки, мГн 20 ± 2
    Активное сопротивление дросселей в цепи развязки, Ом не более 3
    Габаритные размеры, мм 360 х 200 х 160
    Масса, кг не более 10

  • Комплект поставки УСР М2С-5.1

    № Наименование Количество
    1 Устройство связи-развязки УСР М2С-5.1 1
    2 Блок резистора БР2-50 1
    3 Блок резистора БР4-100 1
    4 Блок резистора БР6-150 1
    5 Блок резистора БР8-200 1
    6 Блок резистора БР10-250 1
    7 Провод переключения режима 1
    8 Паспорт 1
