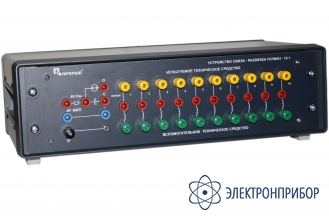

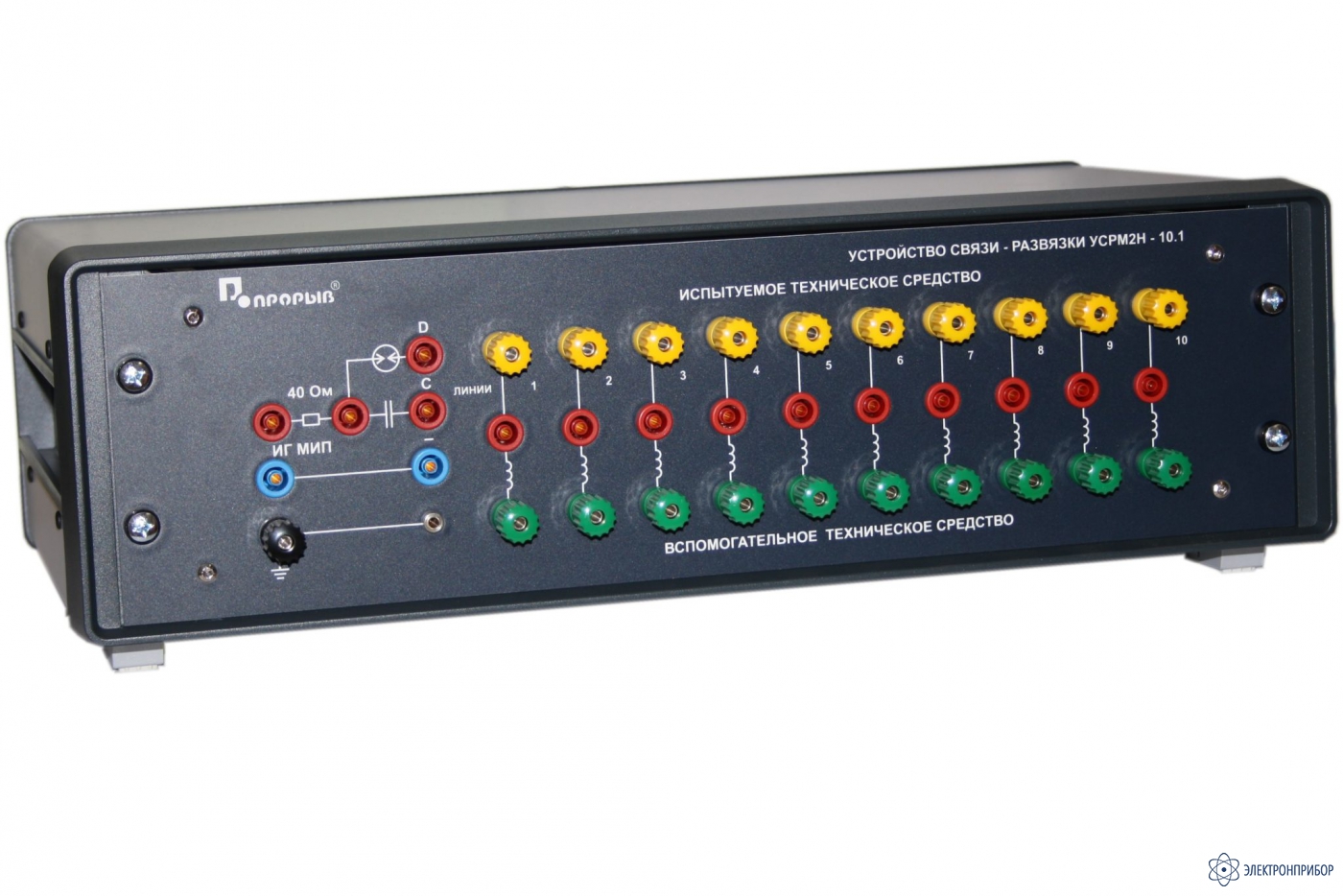

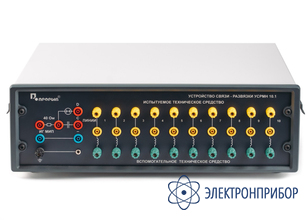

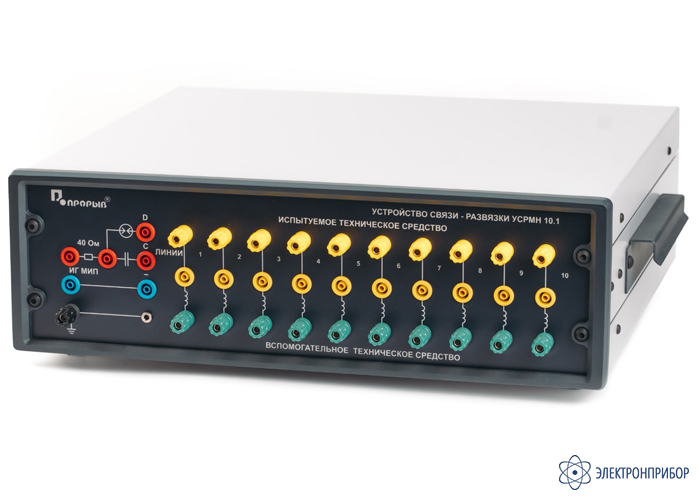

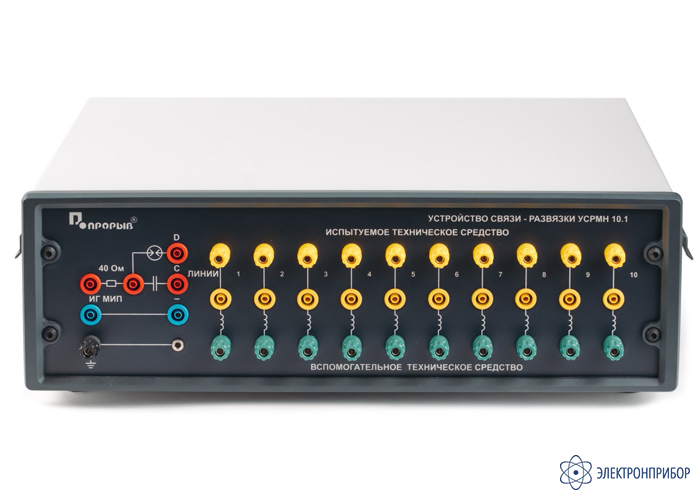

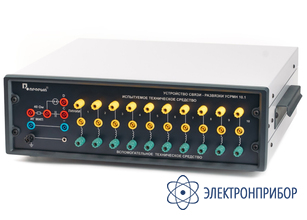

УСРМН 10.1 устройство связи-развязки
Код товара: 59797-
-
Гарантия
2 года
Назначение устройства связи-развязки УСРМН 10.1:
УСРМН 10.1 — устройство связи-развязки для испытаний линий связи и сигнальных цепей на устойчивость к микросекундным импульсным помехам большой энергии. Именно по длинным кабелям датчиков, интерфейсов и телефонных линий грозовые и коммутационные перенапряжения чаще всего добираются до электроники. Вместе с генератором ИГМ 4.1 устройство подаёт импульс до 4,4 кВ сразу в нужную линию, а встроенные дроссели развязки защищают вспомогательное оборудование, которое поддерживает работу испытуемого изделия.
Устройство обеспечивает испытания неэкранированных несимметричных соединительных линий по ГОСТ IEC 61000-4-5-2017 и ГОСТ Р 51317.4.5-99. Подключается до 10 линий, связь емкостная или через газовый разрядник, схемы «провод-провод» и «провод-земля».
Почему выбирают УСРМН 10.1?
- готовый стенд с ИГМ 4.1 — генератор подключается к гнёздам на передней панели, режим меняется перестановкой проводов;
- изделие работает во время испытания — сигналы до 60 В и токи до 2 А проходят через дроссели развязки, а вспомогательное оборудование остаётся защищённым;
- параметры по таблице ГОСТ — напряжение и ток на выходе для всех четырёх режимов подтверждаются при аттестации;
- российское производство и поддержка.
Область применения устройства связи-развязки УСРМН 10.1:
- испытательные лаборатории и центры: сертификационные испытания портов связи и сигнальных линий технических средств на устойчивость к микросекундным импульсным помехам;
- промышленная автоматика: контроллеры, модули ввода-вывода, датчики, интерфейсы RS-485 и токовые петли;
- связь и безопасность: телефонное оборудование, системы охранной и пожарной сигнализации, домофоны и системы оповещения;
- разработка: проверка грозозащиты интерфейсных цепей на этапе опытного образца.
Преимущества устройства связи-развязки УСРМН 10.1:
- до 10 линий: одновременное подключение до 10 сигнальных линий;
- импульсы до 4,4 кВ: форма 1,2/50 мкс на выходе в соответствии с ГОСТ;
- два способа связи: конденсатор 0,5 мкФ или газовый разрядник, оба с резистором 40 Ом;
- аттестация: программа и методика аттестации в комплекте поставки.
-
-
Технические характеристики устройства связи-развязки УСРМН 10.1:
Параметр Значение Испытуемые линии Тип линий неэкранированные несимметричные соединительные линии (линии связи) Количество одновременно испытываемых линий от 1 до 10 Напряжение сигнала в линиях (амплитудное значение), В, не более 60 Максимальный ток в линиях (действующее значение), А 2 Связь и развязка Источник помех генератор микросекундных импульсных помех ИГМ 4.1 Максимальная амплитуда вводимых импульсных помех, кВ, не более 4,4 Способ связи конденсатор 0,5 мкФ + 40 Ом или газовый разрядник + 40 Ом Схемы испытаний «провод-провод», «провод-земля» Ёмкость конденсатора связи, мкФ 0,50 ± 0,05 Сопротивление резистора связи, Ом 40 ± 4 Индуктивность дросселей развязки, мГн 20 ± 2 Активное сопротивление дросселей развязки, Ом, не более 3 Параметры импульса на выходе УСР (при 4,0 кВ на генераторе) Напряжение холостого хода на выходе, кВ 4,0 ± 10 % Длительность фронта напряжения, мкс 1,2 ± 30 % Длительность импульса напряжения, мкс (± 30 %) 38 (п-з, 0,5 мкФ); 42 (п-п, 0,5 мкФ); 42 (п-з, разрядник); 47 (п-п, разрядник) Ток короткого замыкания на выходе, А (± 20 %) 87 (связь 0,5 мкФ); 95 (разрядник) Длительность фронта / импульса тока, мкс (± 30 %) 1,3 / 13 (0,5 мкФ); 1,5 / 48 (разрядник) -
Комплект поставки УСРМН 10.1
№ Наименование Количество 1 Устройство связи-развязки УСРМН 10.1 1 -
