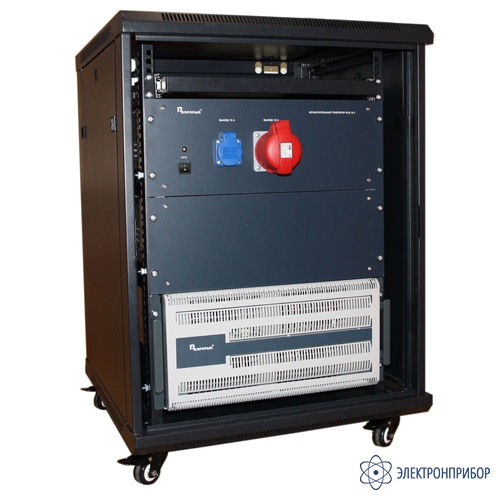

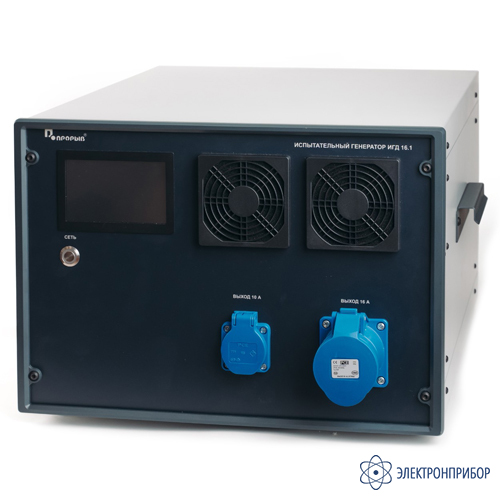

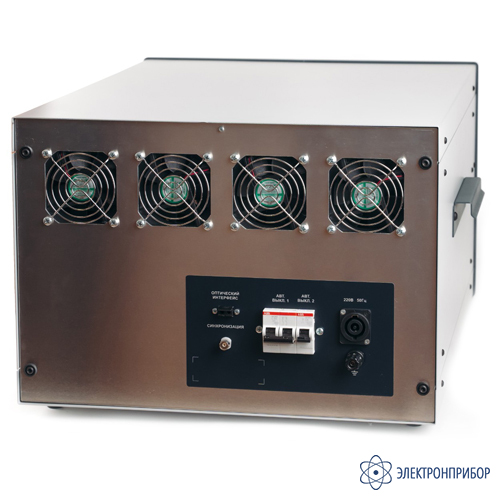

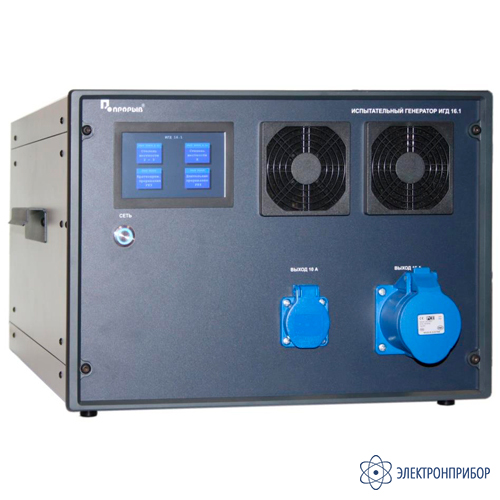

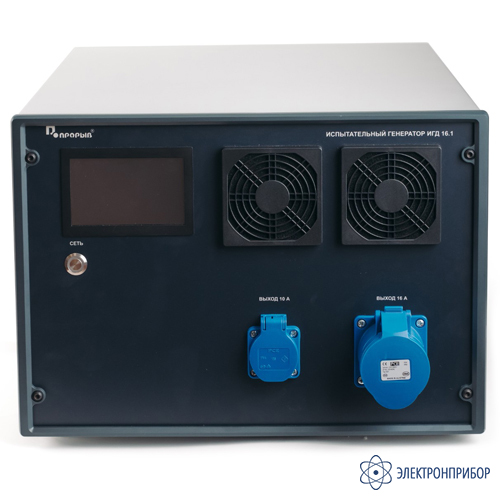

ИГД 16.1 — испытательный генератор динамических изменений напряжений

Код товара: 51460
  • Испытательный генератор динамических изменений напряжений ИГД 16.1 Испытательный генератор динамических изменений напряжений ИГД 16.1 Испытательный генератор динамических изменений напряжений ИГД 16.1 Испытательный генератор динамических изменений напряжений ИГД 16.1

    • Гарантия

      2 года

    Назначение испытательного генератора динамических изменений напряжений ИГД 16.1:

    Испытательный генератор динамических изменений напряжений ИГД 16.1 предназначен для создания нормированных провалов, кратковременных прерываний и длительных прерываний при проведении испытаний технических средств, питающихся от однофазной сети 220 В 50 Гц по ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004), ГОСТ Р 50009-2000 (УК-3, УК-4).

  • Технические характеристики испытательного генератора динамических изменений напряжений ИГД 16.1:

    Параметр Значение
    Номинальное выходное напряжение (Uном), В 220 ± 4,4
    Частота Uном, Гц 50 ± 1
    Максимальный ток, потребляемый испытуемым ТС при Uном , А 16
    Выходное напряжение без нагрузки:
    - 80%Uном, В
    - 70%Uном, В
    - 40%Uном, В
    176 ± 8,8
    154 ± 7,7
    88 ± 4,4
    Выходное напряжение при 0%Uном, В, менее 10
    Изменение выходного напряжения при изменении тока нагрузки:
    - от 0 до 16 А при выходном напряжении 220 В, В, менее
    - от 0 до 20 А при выходном напряжении 176 В, В, менее
    - от 0 до 23 А при выходном напряжении 154 В, В, менее
    - от 0 до 40 А при выходном напряжении 88 В, В, менее
    11
    11
    11
    11
    Установка длительности провалов и прерываний, мс от 10 до 60000 мс
    Установка интервалов между провалами и прерываниями, с от 1 до 20
    Фазовый сдвиг начала и конца провалов и прерываний, ° от 0 до 360 с шагом 45
    Погрешность установки фазового сдвига начала и конца провалов и прерываний, °, менее 10
    Величина выбросов при провалах и прерываниях напряжения (сопротивлении нагрузки 100 Ом), В, менее 11
    Время нарастания и понижения выходного напряжения при провалах и прерываниях (сопротивление нагрузки 100 Ом), мкс от 1 до 5
    Пиковый нагрузочный ток при выходном напряжении 220 В, А, не менее 500
    Максимальный входной ток, А 35
    Габаритные размеры, мм, не более 670х520х360
    Масса, кг, не более 70
    Срок службы, лет 10

  • Комплект поставки ИГД 16.1

    № Наименование Количество
    1 Испытательный генератор динамических изменений напряжений ИГД 16.1 1
    2 Сетевой кабель 1
    3 Оптический интерфейс USB 1
    4 Соединительная вилка 1
    5 Паспорт и руководство по эксплуатации 1
    6 Программа аттестации 1
    7 Методика аттестации 1
