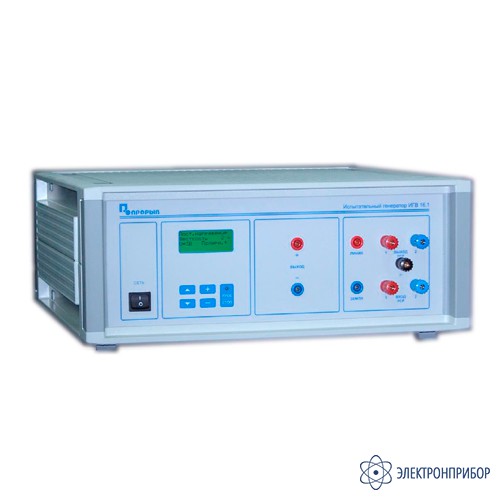

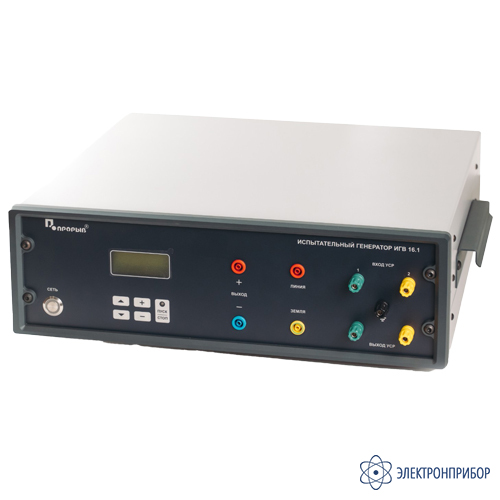

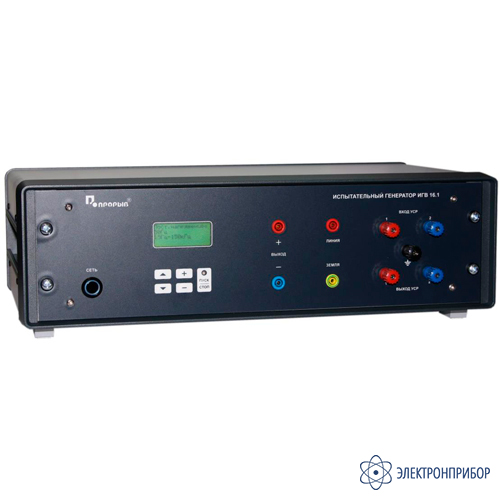

ИГВ 16.1 — испытательный генератор кондуктивных помех в полосе частот от 0 до 150кГц

Код товара: 43356

    • Гарантия

      2 года

    • Реестр промышленной продукции РФ

      2224\10\2020

    Назначение испытательного генератора кондуктивных помех в полосе частот от 0 до 150кГц ИГВ 16.1:

    Испытательный генератор ИГВ 16.1 предназначен для создания нормированных кондуктивных помех, представляющих собой общие несимметричные напряжения в полосе частот от 0 до 150 кГц при проведении испытаний технических средств (ТС) по ГОСТ Р 51317.4.16-2000, МЭК 61000-4-16.

  • Технические характеристики испытательного генератора кондуктивных помех в полосе частот от 0 до 150кГц ИГВ 16.1:

    Параметр Значение
    Выходное напряжение при холостом ходе для длительных помех постоянного тока и на частоте 50 Гц (1; 3; 10; 30) В ±30%
    Выходное напряжение при холостом ходе для кратковременных помех постоянного тока и на частоте 50Гц (3; 10; 30; 100) В ±30%
    Длительность фронта и спада выходного напряжения при включении и выключении (по уровням 0.1 — 0.9) 1 — 5 мкс
    Полярность постоянного напряжения помех положительная и отрицательная
    Уровень пульсаций в режиме постоянного напряжения не более 5%
    Выходное напряжение при холостом ходе в полосе частот 15 Гц — 150 кГц от 0.1 до 30 В
    Погрешность установки выходного напряжения при холостом ходе в полосе частот 15 Гц — 150 кГц не более 10%
    Коэффициент нелинейных искажений в режиме 15 Гц — 150 кГц не более 1%
    Выходное сопротивление 50 Ом ± 10%
    Потребляемая мощность не более 250 Вт
    Габаритные размеры 450 мм х 434 мм х 169 мм
    Масса не более 10 кг
    Встроенное устройство связи-развязки по ГОСТ Р 51317.4.16-2000 предназначено для ввода помех в симметричные линии связи, состоящие из одной пары проводов
    Максимальное симметричное переменное напряжение в линии связи не более 50 В
    Максимальное симметричное постоянное напряжение в линии связи не более 400 В
    Максимальный ток в линии связи не более 1 А

  • Комплект поставки ИГВ 16.1

    № Наименование Количество
    1 Испытательный генератор ИГВ 16.1 1
    2 Сетевой кабель 1
    3 Предохранитель 3А 2
    4 Коммутационный кабель синий 1
    5 Коммутационный кабель красный 1
    6 Паспорт 1
