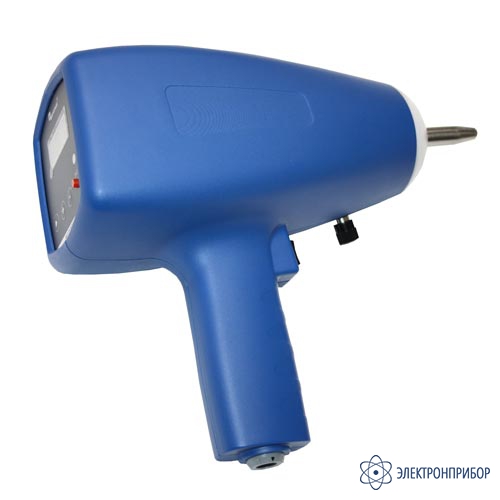

ИГЭ 15.2А — испытательный генератор электростатических разрядов
Код товара: 43353-
-
Гарантия
2 года
-
Реестр промышленной продукции РФ
10328035
Назначение испытательного генератора электростатических разрядов ИГЭ 15.2А:
Испытательный генератор ИГЭ 15.2А предназначен для создания нормированных испытательных импульсов при проведении испытаний электротехнических, радиоэлектронных и электронных изделий, оборудования и аппаратуры, которые могут подвергаться воздействию электростатических разрядов, по ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008).
-
-
Технические характеристики испытательного генератора электростатических разрядов ИГЭ 15.2А:
Параметр Значение Общая ёмкость (Сн + Ср), пФ 150 ± 10% Разрядное сопротивление, Ом 330 ± 5% Зарядное сопротивление, Мом, не менее 50 Номинальное выходное (испытательное) напряжение:
- контактный разряд, кВ
- воздушный разряд, кВ
(от 2 до 8) ± 5 %
(от 2 до 15) ± 5 %Полярность выходного напряжения положительная и отрицательная Время удержания, с, не менее 5 Режимы работы однократный / с частотой 1 Гц / с частотой 5 Гц Потребляемая мощность, Вт, не более 20 Время работы на встроенной АКБ до 4-х часов Габаритные размеры генератора, мм 300х2230х100 Габаритные размеры блока питания, мм 75х75х50 Масса генератора, кг, не более 1,2 -

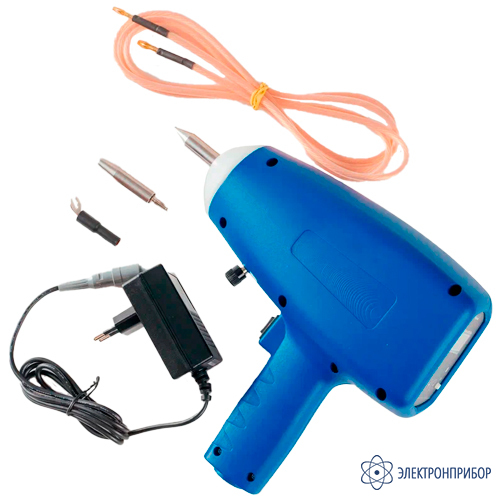

Комплект поставки ИГЭ 15.2А
№ Наименование Количество 1 Испытательный генератор ИГЭ 15.2А 1 2 Блок питания 1 3 Сменный наконечник для контактного разряда 1 4 Сменный наконечник для воздушного разряда 1 5 Шлейф заземления 1 6 Сумка 1 7 Паспорт и руководство по эксплуатации 1 8 Программа аттестации 1 9 Методика аттестации 1 -
