УСРМ 25.3 устройство связи-развязки

Код товара: 43382

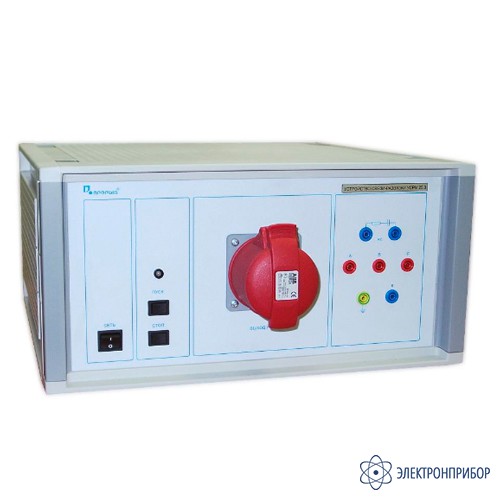

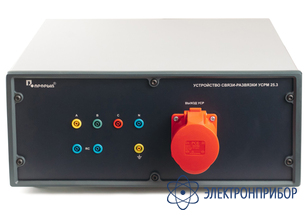

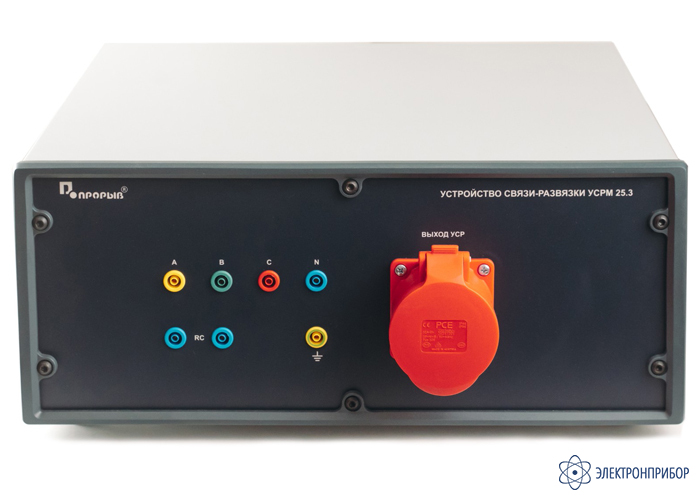

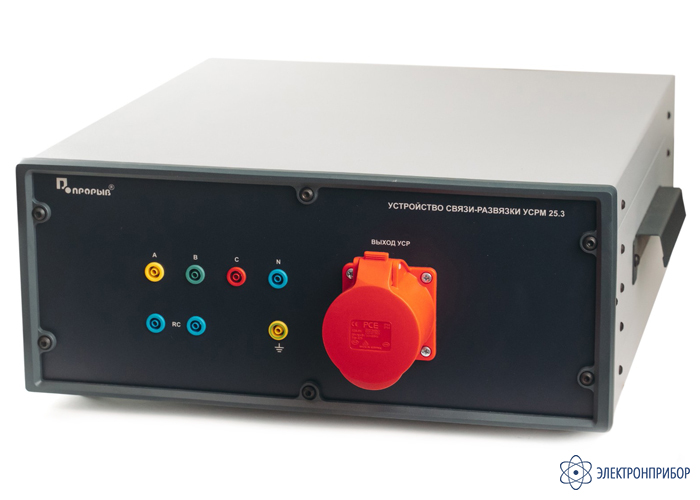

  • Устройство связи-развязки УСРМ 25.3 Устройство связи-развязки УСРМ 25.3

    • Гарантия

      2 года

    Назначение устройства связи-развязки УСРМ 25.3:

    УСРМ 25.3 — трёхфазное устройство связи-развязки, которое вместе с генератором ИГМ 4.1 образует готовый стенд для испытаний мощного оборудования на устойчивость к микросекундным импульсным помехам большой энергии — таким, как от удара молнии в линию или коммутации в силовой сети. Оборудование работает от сети 380/220 В под нагрузкой до 25 А в каждой фазе, а импульс до 4,4 кВ точно попадает в выбранную линию и не уходит в сеть лаборатории.

    Устройство обеспечивает испытания по ГОСТ IEC 61000-4-5-2017 и ГОСТ Р 51317.4.5-99 по схемам «провод-провод» и «провод-земля». Форма импульса и токи короткого замыкания при 0,5; 1; 2 и 4 кВ нормированы и подтверждаются при аттестации.

    Почему выбирают УСРМ 25.3?

    • Готовый трёхфазный стенд с ИГМ 4.1 — устройство согласовано с генератором по цепям связи, ничего подбирать не нужно.
    • Любая линия и любая схема — помеха подаётся на фазы A, B, C и нейтраль, «провод-провод» или «провод-земля» через RC-цепь 10 Ом.
    • Чистая развязка — нежелательное напряжение на неиспытуемых линиях не более 15 % от испытательного импульса.
    • Российское производство и поддержка.

    Преимущества устройства связи-развязки УСРМ 25.3:

    • три фазы по 25 А: линейное напряжение до 400 В, фазное до 250 В;
    • импульсы до 4,4 кВ: ток короткого замыкания до 2000 А в схеме «провод-провод»;
    • форма по стандарту: импульс 1,2/50 мкс и ток 8/20 мкс на выходе УСР;
    • аттестация: программа и методика аттестации в комплекте поставки.

    Где используется устройства связи-развязки УСРМ 25.3:

    • испытательные лаборатории и центры: сертификационные испытания трёхфазного оборудования на устойчивость к микросекундным импульсным помехам;
    • промышленное оборудование: частотные преобразователи, приводы, шкафы управления, станки и сварочное оборудование;
    • энергетика и инфраструктура: источники бесперебойного питания, зарядные станции, щитовое оборудование и приборы учёта;
    • разработка: отладка грозозащиты и входных цепей трёхфазных изделий до сертификации.

  • Технические характеристики устройства связи-развязки УСРМ 25.3:

    Параметр Значение
    Цепь питания испытуемого изделия
    Напряжение питания ИТС: переменное фазное 50 Гц (действующее значение), В от 0 до 250
    Напряжение питания ИТС: линейное, В от 0 до 400
    Напряжение питания ИТС: постоянное, В от 0 до 300
    Максимальный ток ИТС в каждой фазе, А 25
    Линии ввода помехи L1 (A), L2 (B), L3 (C), N
    Отключение питания ИТС встроенный автоматический выключатель
    Параметры импульса на выходе УСР (генератор ИГМ 4.1)
    Схема испытаний / полное сопротивление связи «провод–провод», 18 мкФ / «провод–земля», 9 мкФ + 10 Ом
    Максимальная амплитуда вводимых импульсных помех, кВ, не более 4,4
    Пиковое напряжение холостого хода на выходе УСР (при 4 кВ), кВ 4,0 ± 0,4
    Длительность фронта напряжения, мкс 1,20 ± 0,36
    Длительность импульса напряжения, мкс 50 (+10/-15) / 50 (+10/-30)
    Длительность фронта тока, мкс 8,0 ± 1,6 / 2,50 ± 0,75
    Длительность импульса тока, мкс 20,0 ± 4,0 / 25,0 ± 7,5
    Пиковый ток КЗ при 0,5 кВ, А 250 ± 25 / 41,7 ± 4,2
    Пиковый ток КЗ при 1,0 кВ, А 500 ± 50 / 83,3 ± 8,3
    Пиковый ток КЗ при 2,0 кВ, А 1000 ± 100 / 166,7 ± 16,7
    Пиковый ток КЗ при 4,0 кВ, А 2000 ± 200 / 333,3 ± 33,3
    Связь и развязка
    Ёмкость конденсатора связи, мкФ 18 ± 2
    Сопротивление резистора связи, Ом 10 ± 1
    Индуктивность дросселей развязки, мГн 1,5
    Остаточное импульсное напряжение на входе УСР, не более 2·Uсети или 0,15·Uимп
    Нежелательное напряжение на неиспытуемых линиях, не более 0,15·Uимп

  • Комплект поставки УСРМ 25.3

    № Наименование Количество
    1 Устройство связи-развязки УСРМ 25.3 1
