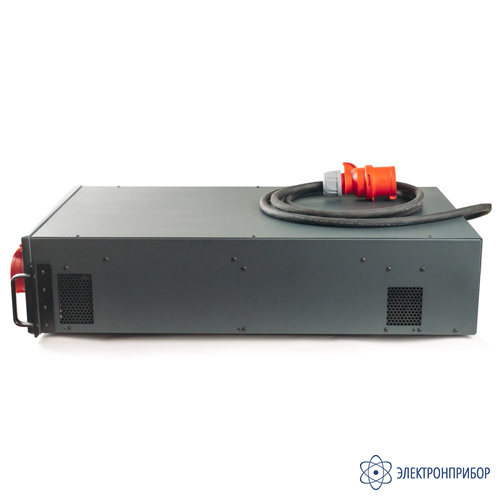

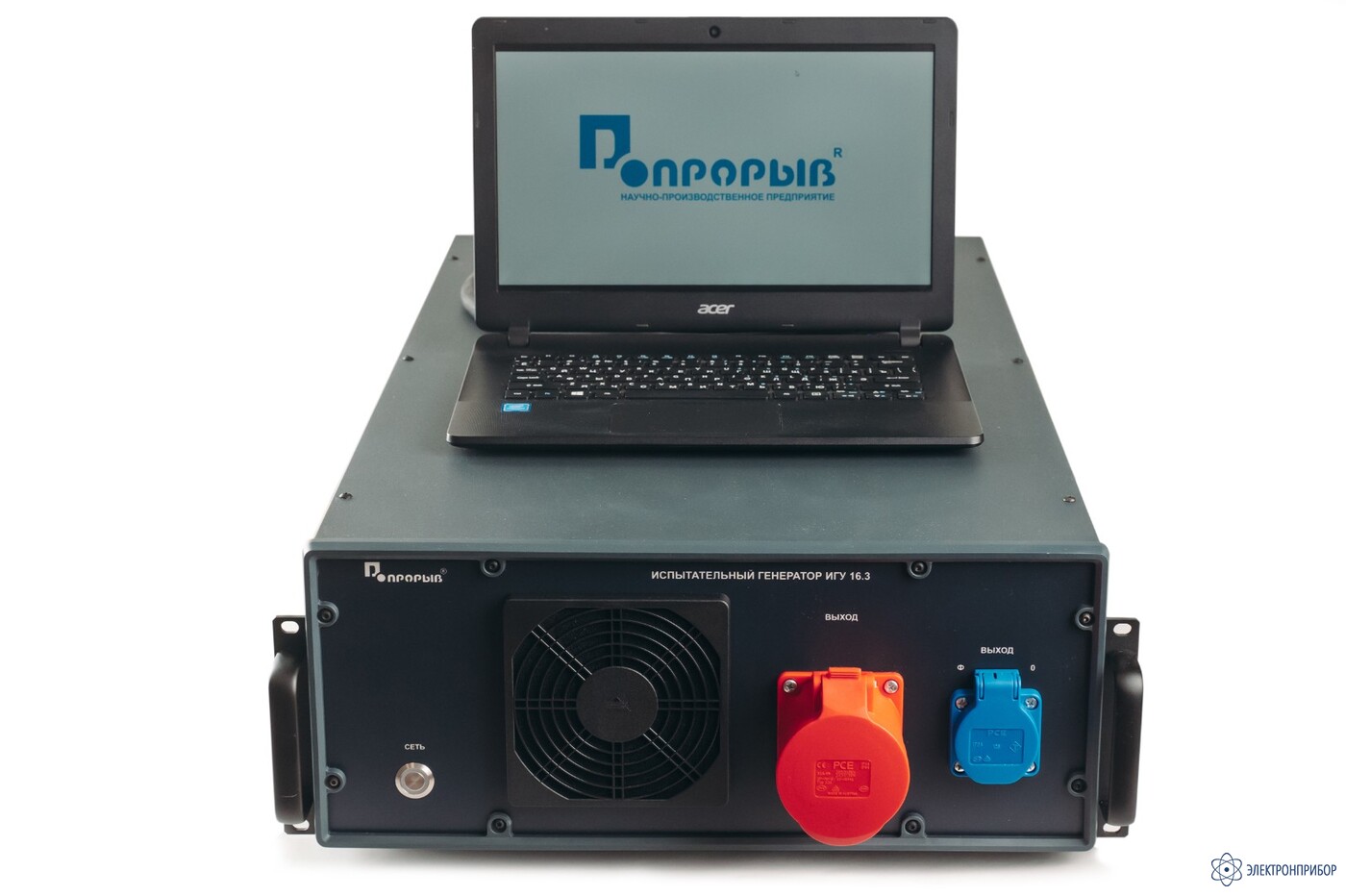

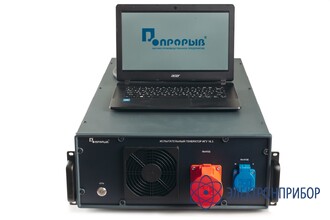

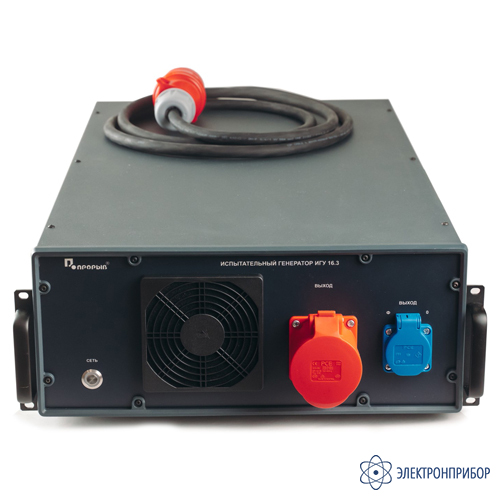

ИГУ 16.3 — испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения (выход 3 фазы 16А)

Код товара: 84335
  • Испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения (выход 3 фазы 16а) ИГУ 16.3 Испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения (выход 3 фазы 16а) ИГУ 16.3 Испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения (выход 3 фазы 16а) ИГУ 16.3

    • Гарантия

      2 года

    Назначение испытательного генератора колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения (выход 3 фазы 16А) ИГУ 16.3:

    Испытательный генератор ИГУ 16.3 (выход 3 фазы 16А) предназначен для создания нормированных колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения в цепях электропитания 220В/380В; 50Гц при проведении испытаний технических средств по ГОСТ Р 51317.4.14-2000, ГОСТ IEC 61000-4-14-2016, ГОСТ Р 51317.4.28-2000, ГОСТ IEC 61000-4-28-2014, ГОСТ 30804.4.13-2013, ГОСТ IEC 61000-4-13-2016, ГОСТ 30804.4.11-2013 (в части постепенных изменений напряжения), ГОСТ 36417.4.1-2001, ГОСТ Р 50009-2000 (УК5), ГОСТ 30379-2017 (УК5), НПБ 57-97 (табл.4).

  • Технические характеристики испытательного генератора колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения (выход 3 фазы 16А) ИГУ 16.3:

    Параметр Значение
    Номинальное выходное напряжение одной фазы Uн, В 220 ± 1 %
    Частота выходного напряжения, Гц 50 ± 0,2 %
    Диапазон измерения напряжения, В от 10 до 280
    Погрешность измерения напряжения, % 0,3
    Диапазон измерения тока, А от 0,5 до 35
    Погрешность измерения тока, % 1
    Потребляемая мощность, кВт, не более 3,5
    Габаритные размеры, мм, не более 520х540х170
    Масса генератора, кг, не более 30
    В режиме по ГОСТ Р 51317.4.14-2000, ГОСТ IEC 61000-4-14-2016
    Диапазон изменения выходного напряжения (0,75 – 1,2)·Uн
    Выбросы выходного напряжения, %, не более 5 от величины изменения напряжения
    Длительность изменений напряжения, с 2 ± 10 %
    Период изменений напряжения, с 5 ± 10 %
    Время нарастания и спада изменений напряжения, с 0,1 ± 1 %
    В режиме по ГОСТ Р 51317.4.28-2000, ГОСТ IEC 61000-4-28-2014
    Диапазон изменения частоты, Гц от 42,5 до 57,5
    Погрешность установки частоты, % ± 0,3
    Погрешность установки длительности временных интервалов, % ± 10
    В режиме по ГОСТ30804.4.13-2013, ГОСТ IEC 61000-4-13-2016, ОСТ 36417.4.1-01
    Состав гармоник выходного напряжения в соответствии с ГОСТ 30804.3.2-2013
    Диапазон частот генерируемых гармоник и интергармоник, Гц от 16,67 до 2000
    Напряжение генерируемых гармоник и интергармоник (от 0 до 14) % Uн
    Погрешность установки напряжения генерируемых гармоник и интергармоник, %, не более 5
    Сдвиг фазы для отдельных гармоник относительно первой гармоники, ° 0, 180
    В режиме по ГОСТ 30804.4.11-2013
    Диапазон изменения выходного напряжения (от 0 до 1)·Uн
    В режиме по ГОСТ Р 50009-00 (УК5) и НПБ 57-97 табл.4
    Диапазон частот генерируемых гармоник, Гц от 100 до 5000
    Амплитуда искажающего сигнала, В (10, 25, 35) ± 5 %

  • Комплект поставки ИГУ 16.3

    № Наименование Количество
    1 Испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения (выход 3 фазы 16А) ИГУ 16.3 1
