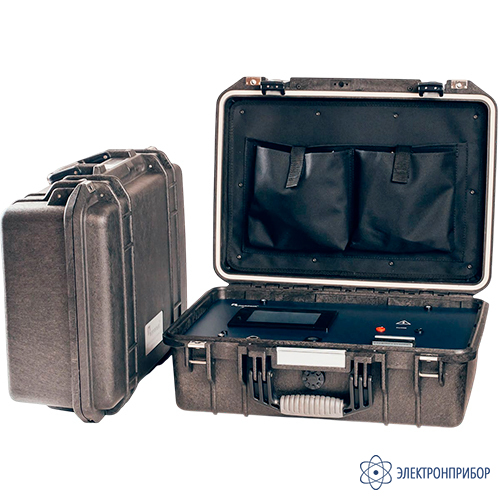

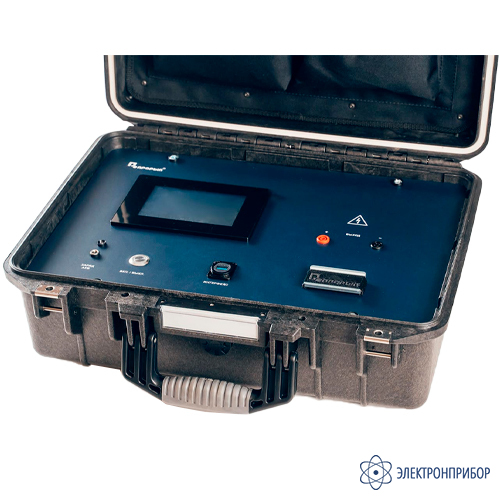

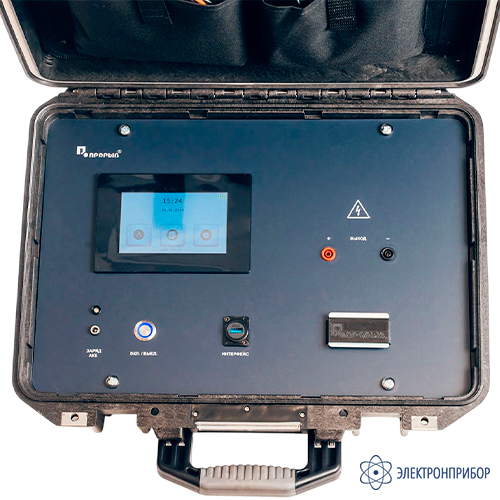

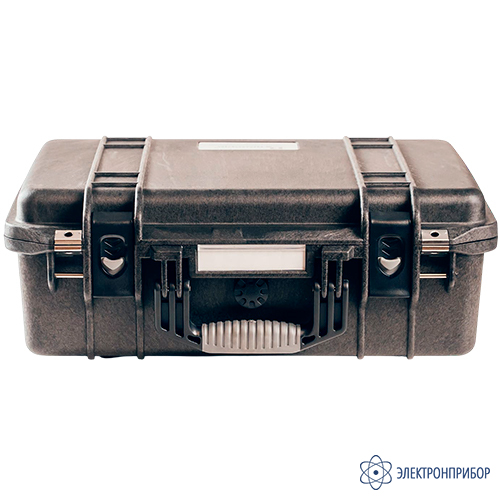

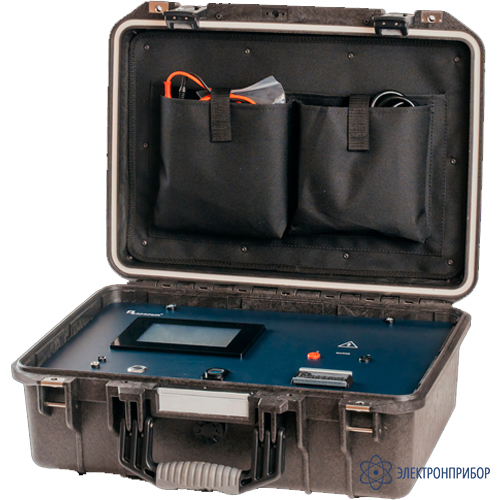

ПРОРЫВ-УЗИП испытательный генератор

Код товара: 86349

    • Гарантия

      2 года

    Сертификаты

    Назначение испытательного генератора ПРОРЫВ-УЗИП:

    Генератор ПРОРЫВ-УЗИП предназначен для периодических испытаний штатным персоналом любых устройств защиты от импульсных перенапряжений (УЗИП), уровень защиты которых не превышает 2,5 кВ, применяемых в радиоэлектронной аппаратуре, системах ЖАТ, системах связи, промышленной автоматике, низковольтных электроустановках. Испытания производятся методами неразрушающего контроля и состоят в проверке соответствия статического напряжения пробоя газонаполненных разрядников и классификационного напряжения варисторов и других полупроводниковых элементов параметрам, заявленным изготовителем или установленным нормативно-технической документацией.

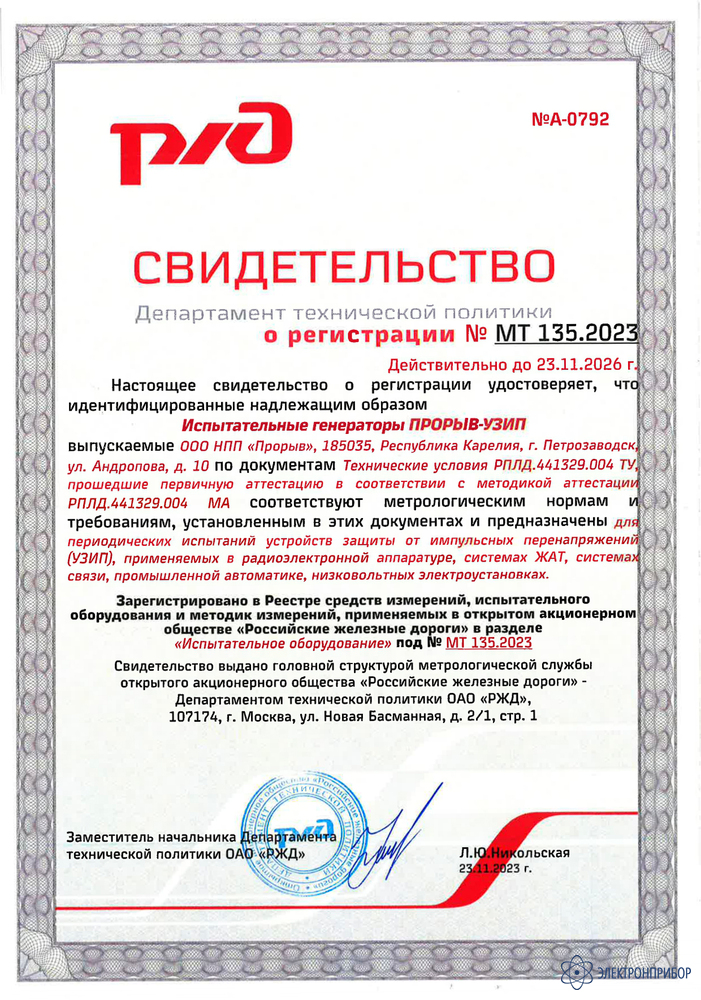

    Генератор ПРОРЫВ-УЗИП зарегистрирован в Реестре средств измерений, испытательного оборудования и методик измерений, применяемых в открытом акционерном обществе «Российские железные дороги» в разделе «Испытательное оборудование».

  • Технические характеристики испытательного генератора ПРОРЫВ-УЗИП:

    Параметр Значение
    Диапазон испытательного напряжения для измерения статического напряжения пробоя (от 0 до 2500) В ± 10%
    Скорость нарастания испытательного напряжения при измерении статического напряжения пробоя dU/dt 300 В/с ± 10%
    Ток утечки от 0 до 0,3 мА ± 10%
    Максимальное значение испытательного импульсного напряжения 1,2/50 мкс 1000, 2000, 3000 В ± 20%
    Общие технические характеристики
    Электропитание генератора может осуществляться как напряжением переменного тока в диапазоне от 85 В до 240 В и частотой в диапазоне от 45 Гц до 55 Гц, так и напряжением постоянного тока (при питании от встроенной аккумуляторной батареи) в диапазоне от 10 до 14 В
    Мощность, потребляемая генератором не более 50 Вт
    Габаритные размеры (ДхШхВ) не более 500х500х210 мм
    Масса генератора не более 7 кг
    Средний срок службы не менее 10 лет
    Степень защиты оболочки генератора по ГОСТ 14254-2015 в транспортном положении IP65
    в рабочем положении с открытой крышкой IP40
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосферное давление
    от +10 до +30°C
    от 35 до 80% при +25°C
    от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
    Максимальный ток разряда (для испытательного импульсного напряжения пробоя 1,2/50 мкс) до 50 А
    Количество артикулов УЗИП, хранимых в памяти генератора 10 000
    Количество протоколов испытаний, хранимых в памяти генератора 22 000

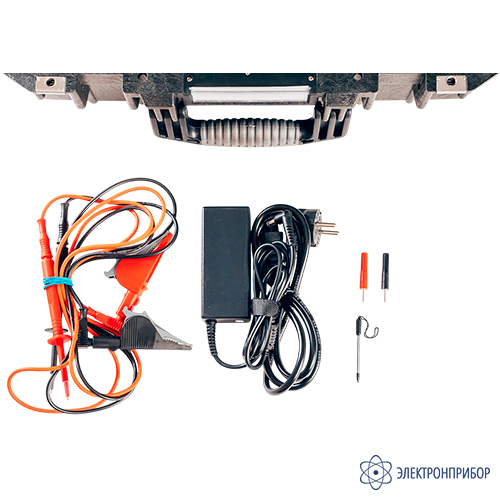

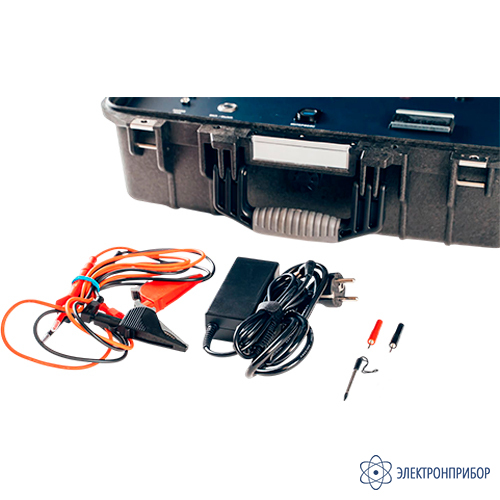

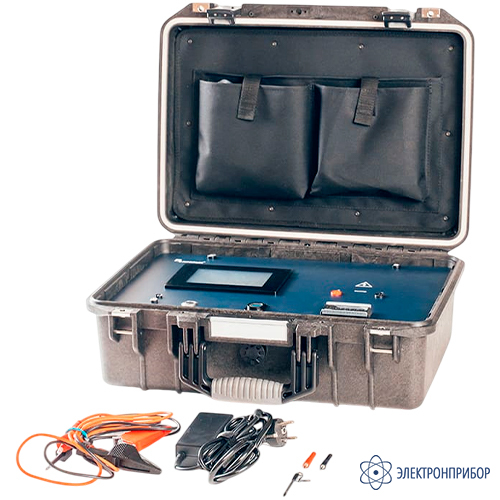

  • Комплект поставки ПРОРЫВ-УЗИП

    № Наименование Количество
    1 Испытательный генератор ПРОРЫВ-УЗИП 1
    2 Блок питания 1
    3 Коммутационный провод 2
    4 Щуп 2
    5 Зажим типа крокодил 2
    6 Стилус 1
    7 Флеш-накопитель 8 Гб 1
    8 Паспорт 1
    9 Руководство по эксплуатации 1
    10 Программа аттестации 1
    11 Методика аттестации 1
