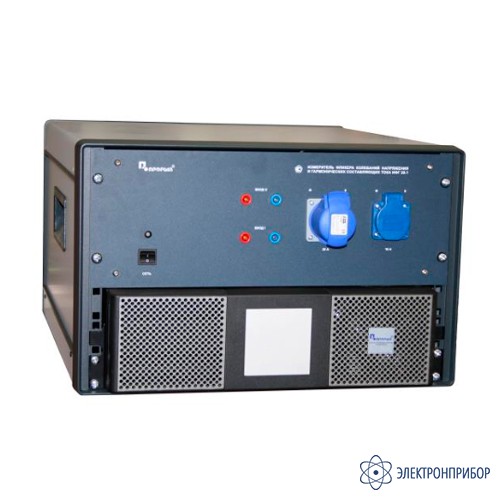

ИФГ 20.1М — измеритель фликера, колебаний напряжения и гармонических составляющих тока

Код товара: 43376
  • 58231-14
    2 варианта исполнения

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      36 месяцев

    • Госреестр СИ РФ

      58231-14 до 03.06.2024

    Сертификаты

    Назначение измерителя фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М:

    Измеритель фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М изготовлен в соответствии с ГОСТ 30804.3.2-2013 (МЭК 61000-3-2:2009), ГОСТ 30804.3.3-2013 (МЭК 61000-3-3:2008), ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) и предназначен для:

    • измерения кратковременной дозы фликера, Pst;
    • измерения длительной дозы фликера, Plt;
    • измерения характеристики относительного изменения напряжения, d(t);
    • измерения максимального относительного изменения напряжения, dmax;
    • измерения гармонических составляющих тока, потребляемого ТС от сети электропитания;
    • измерения тока, потребляемого испытуемым ТС, I(t);
    • измерения напряжения на входе испытуемого ТС, U(t);
    • измерения мощности, потребляемой испытуемым ТС, P(t);
    • генерации стабильного переменного напряжения 220В; 50Гц для питания испытуемого ТС.

    Измеритель фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М имеет две модификации: ИФГ 20.1 М-1 и ИФГ 20.1М-3. В модификации ИФГ 20.1 М-1 предусмотрен однофазный источник питания, а в модификации ИФГ 20.1 М-3 - трёхфазный источник питания.

    Область применения измерителя фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М:

    Область применения ИФГ 20.1М: для технических, исследовательских и других видов испытаний в лабораторных условиях электрических и электронных ТС с питанием от сети 220 В, 50 Гц на соответствие требованиям:

    • ГОСТ 30804.3.2-2013 (МЭК 61000-3-2:2009);
    • ГОСТ 30804.3.3-2013 (МЭК 61000-3-3:2008);
    • ГОСТ 30804.3.11-2013 (МЭК 61000-3-11:2000);
    • ГОСТ 30804.3.12-2013 (МЭК 61000-3-12:2004).

  • Технические характеристики измерителя фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М:

    Параметр Значение
    Источник питания измерителей модификации ИФГ 20.1М-1
    Номинальное испытательное напряжение источника питания, В 220
    Отклонение испытательного напряжения от номинального значения, % ± 2
    Номинальная частота,  Гц 50
    Отклонение частоты от номинального значения, % ± 0,2
    Максимальное значение силы переменного тока,  не более, А 20
    Состав гармонических составляющих выходного напряжения источника питания в режиме «Гармоники тока»: В соответствии с приложением ГОСТ 30804.3.2-2013
    - коэффициент гармонической составляющей выходного напряжения 3 порядка, %, не более 0,9
    - коэффициент гармонической составляющей выходного напряжения 5 порядка , %, не более 0,4
    - коэффициент гармонической составляющей выходного напряжения 7 порядка, %, не более 0,3
    - коэффициент гармонической составляющей выходного напряжения 9 порядка, %, не более 0,2
    - коэффициент четных гармонических составляющих выходного напряжения порядка от 2 до 10, %, не более 0,2
    - коэффициент гармонических составляющих выходного напряжения порядка от 11 до 40, %, не более 0,1
    Коэффициент искажения синусоидальности кривой напряжения в режиме «Фликерметр», не более, % 3
    Полное выходное сопротивление источника питания в режиме «Фликерметр», Ом 0,47 ± 10 %
    Источник питания измерителей модификации ИФГ 20.1М-3
    Номинальное испытательное междуфазное/фазное напряжение источника питания, В 380/220
    Отклонение испытательного междуфазного/фазного напряжения от номинального значения, % ± 2
    Номинальная частота, Гц 50
    Отклонение частоты от номинального значения, % ± 0,2
    Максимальное значение силы переменного тока в каждой фазе,  не более, А 24
    Коэффициент искажения синусоидальности кривой напряжения в режиме «Фликерметр», не более, % 3
    Полное выходное сопротивление источника питания в режиме «Фликерметр», Ом 0,47 ± 10 %
    Блок измерения
    Диапазон измерения силы переменного тока, А 0,05-25
    Пределы допускаемой абсолютной погрешности измерения  среднеквадратического значения (СКЗ) силы переменного  тока,  А ± (0,003 × Iизм+ 10 мА), где Iизм – показания измерителя
    Диапазон измерения среднеквадратических значений (СКЗ) напряжения переменного тока, В 3-260
    Пределы допускаемой абсолютной погрешности измерения СКЗ напряжения переменного тока,  В ± (0,003×Uизм + 10 мВ), где Uизм — показания измерителя
    Диапазон измеряемых n -гармонических составляющих тока 1……….40
    Пределы допускаемой абсолютной погрешности измерения коэффициента n-й (n- от 2 до 40) гармонической состав­ляющейтока KI(n),  % ± (0,003×KIn + 0,01),где KIn – измеренный коэффициент n-ой гармонической составляющей выходного тока
    Интервал наблюдения в режиме «Фликерметр»- кратковременный, мин- длительный, ч 102
    Пределы допускаемой относительной погрешности воспроизведения длительностей кратковременного и длительного интервала наблюдения, % ± 5
    Диапазон измерения относительного изменения напряжения d (DU/U) , % 0,20
    Пределы допускаемой относительной погрешности измерения относительного изменения напряжения d, % ± 8
    Пределы допускаемой относительной погрешности измерения кратковременной Pst  и  длительной дозы фликера Plt , % ± 5
    Пределы допускаемой относительной погрешности измерения мгновенного Pinst значения фликера , % ±8
    Пределы допускаемой относительной погрешности измерения мгновенного Pinst значения фликера на входе «Вход АЦП» измерителя, % ±8
    Пределы допускаемой абсолютной погрешности измерения СКЗ напряжения переменного тока  синусоидальной формы на входе «Вход АЦП» измерителя,  не более, В ± (0,003 × Uизм + 10 мВ), где Uизм — показания измерителя
    Цифровой генератор тестовых сигналов
    Параметры немодулированного сигнала синусоидальной формы, воспроизводимого генератором тестовых сигналов:
    Номинальное испытательное напряжение, В 3,0
    Отклонение испытательного напряжения от номинального значения, % ± 5
    Номинальная частота, Гц 50
    Отклонение частоты от номинального значения, Гц ±0,025
    Значение коэффициента гармоник, не более, % 0,1

    Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменения температуры окружающей среды.

  • Комплект поставки ИФГ 20.1М

    № Наименование Количество
    1 Измеритель фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М в соответствующей модификации 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
    4 Методика поверки 1
