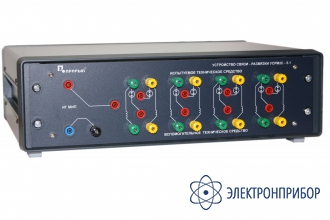

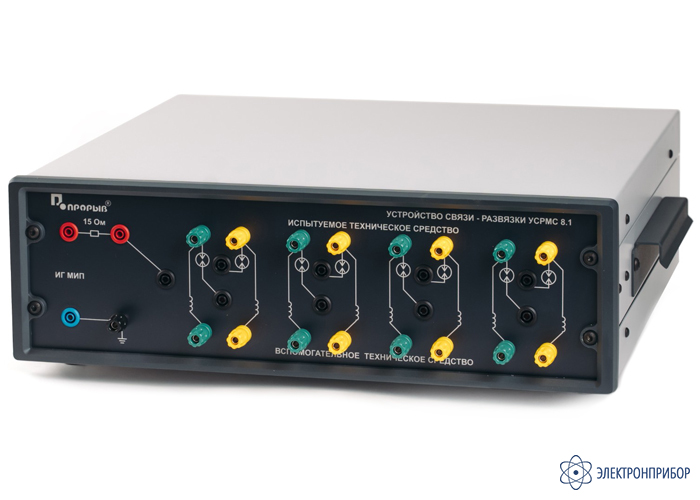

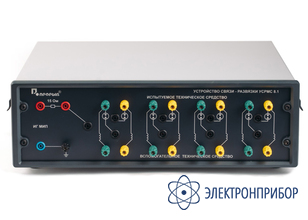

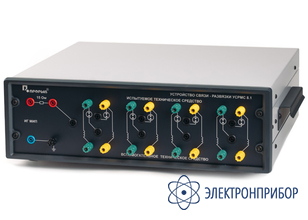

УСРМС 8.1 устройство связи-развязки

Код товара: 59796
  • Устройство связи-развязки УСРМС 8.1 Устройство связи-развязки УСРМС 8.1 Устройство связи-развязки УСРМС 8.1 Устройство связи-развязки УСРМС 8.1

    • Гарантия

      2 года

    Назначение устройства связи-развязки УСРМС 8.1:

    УСРМС 8.1 — устройство связи-развязки для испытаний симметричных линий связи на устойчивость к микросекундным импульсным помехам большой энергии. Телефонные линии, витые пары и интерфейсные кабели проходят десятки и сотни метров, а значит, первыми принимают на себя грозовые перенапряжения. С генератором ИГМ 4.2 устройство подаёт на линии стандартный «телекоммуникационный» импульс 10/700 мкс амплитудой до 4,4 кВ. Симметричные дроссели развязки почти не ослабляют полезный сигнал, поэтому изделие продолжает работать во время испытания.

    Устройство обеспечивает испытания неэкранированных симметричных соединительных линий по ГОСТ IEC 61000-4-5-2017 и ГОСТ Р 51317.4.5-99. Одновременно испытываются от 1 до 4 пар, помеха подаётся через газовые разрядники и сменные блоки резисторов. С генератором ИГМ 4.1 возможны испытания импульсом 1,2/50 мкс.

    Почему выбирают УСРМС 8.1?

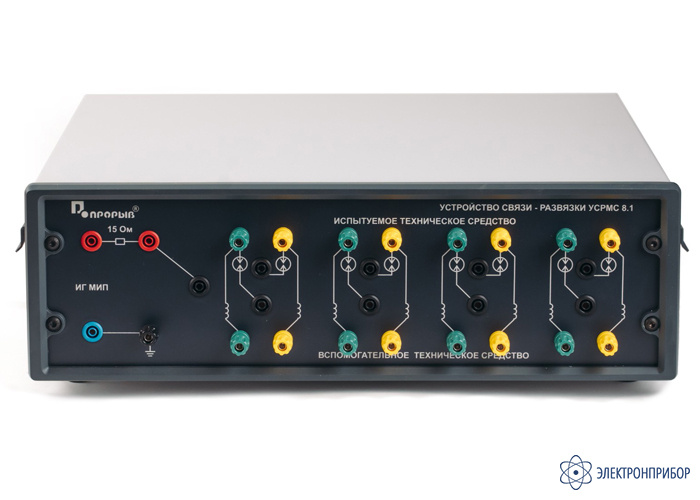

    • готовый стенд с ИГМ 4.2 или ИГМ 4.1 — генератор подключается к гнёздам на передней панели, полярность меняется перестановкой проводов;

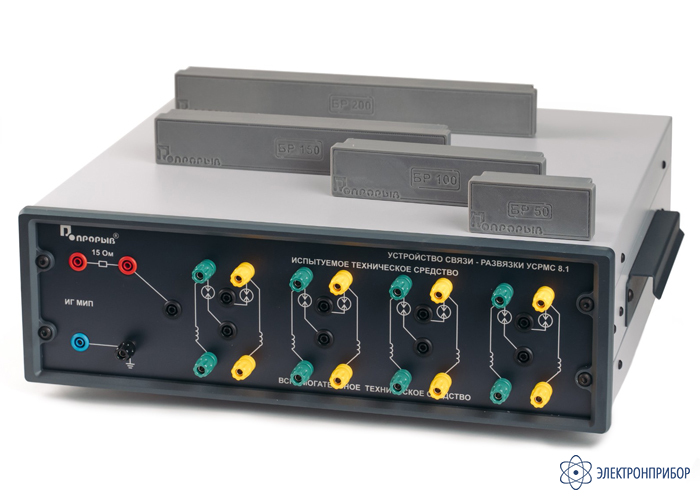

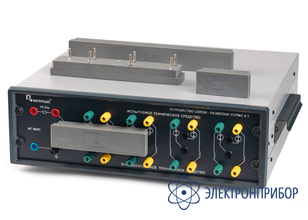

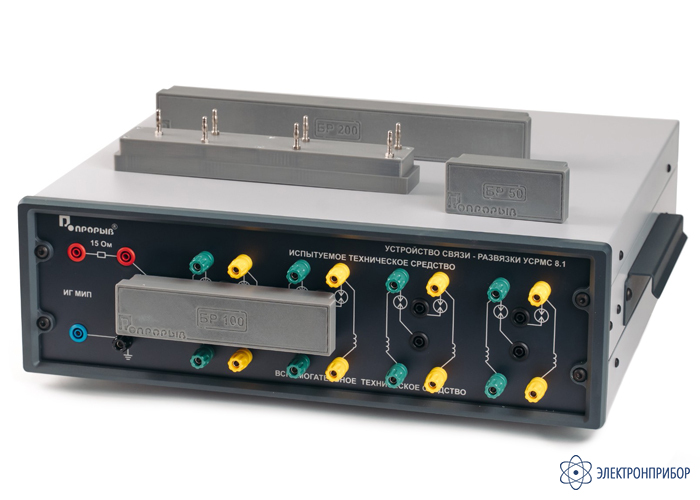

    • быстрая перенастройка — число пар меняется установкой нужного сменного блока резисторов, все четыре блока в комплекте;
    • вспомогательное оборудование под защитой — дроссели развязки 20 мГн не пропускают помеху к вспомогательному оборудованию на другом конце линии;
    • российское производство и поддержка.

    Область применения устройства связи-развязки УСРМС 8.1:

    • испытательные лаборатории и центры: сертификационные испытания портов связи технических средств на устойчивость к микросекундным импульсным помехам;
    • телекоммуникации: телефонное и абонентское оборудование, модемы, оборудование xDSL и линейные интерфейсы;
    • промышленные сети и автоматика: интерфейсы на витой паре, системы диспетчеризации, телемеханики и учёта;
    • разработка: проверка грозозащиты линейных портов на этапе опытного образца.

    Преимущества устройства связи-развязки УСРМС 8.1:

    • до 4 пар сразу: от 1 до 4 симметричных линий за одно испытание;
    • импульс 10/700 мкс: до 4,4 кВ, ток 145 А при 4 кВ в соответствии с ГОСТ;
    • сигнал не страдает: симметричные дроссели развязки с минимальным затуханием сигнала;
    • аттестация: программа и методика аттестации в комплекте поставки.

  • Технические характеристики устройства связи-развязки УСРМС 8.1:

    Параметр Значение
    Испытуемые линии
    Тип линий неэкранированные симметричные соединительные линии (линии связи)
    Количество одновременно испытываемых пар линий от 1 до 4
    Напряжение сигнала в линиях (амплитудное значение), В, не более 60
    Максимальный ток в линиях (действующее значение), А 2
    Связь и развязка
    Источник помех генератор ИГМ 4.2 (10/700 мкс) или ИГМ 4.1 (1,2/50 мкс)
    Максимальная амплитуда вводимых импульсных помех, кВ, не более 4,4
    Способ связи газовые разрядники с последовательными резисторами
    Сменные блоки резисторов связи (1 / 2 / 3 / 4 пары), Ом 50 / 100 / 150 / 200 (± 10 %)
    Индуктивность дросселей развязки, мГн 20 ± 2
    Активное сопротивление дросселей развязки, Ом, не более 4
    Параметры импульса на выходе УСР (10/700 мкс, 4,0 кВ, синфазный режим, 1 пара)
    Напряжение холостого хода на выходе, кВ 4,0 ± 10 %
    Длительность фронта / импульса напряжения, мкс 8 / 250 (± 30 %)
    Ток короткого замыкания на выходе, А 145 ± 20 %
    Длительность фронта / импульса тока, мкс 3,2 / 250 (± 30 %)

  • Комплект поставки УСРМС 8.1

    № Наименование Количество
    1 Устройство связи-развязки УСРМС 8.1 1
