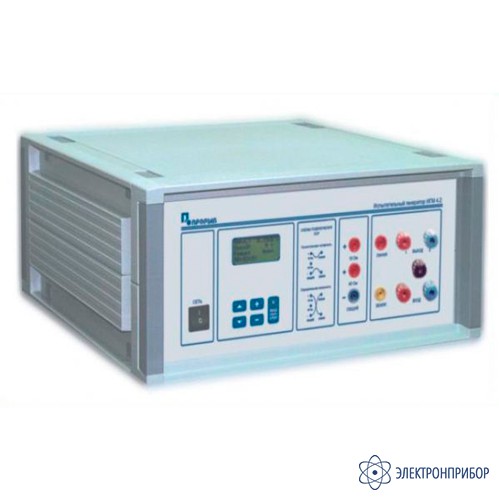

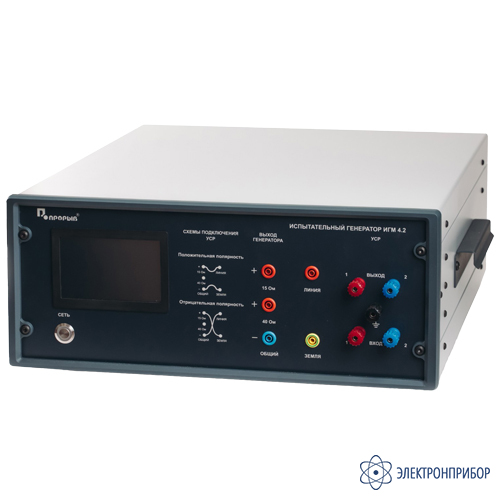

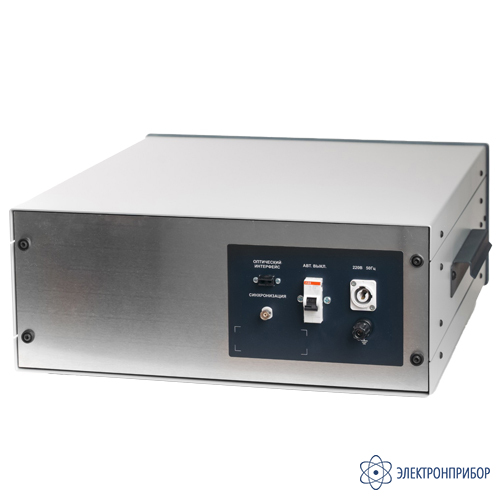

ИГМ 4.2 испытательный генератор микросекундных импульсных помех (со встроенным устройством связи-развязки; 10/700 мкс)
Код товара: 43350-
-
Гарантия
2 года
-
Реестровый номер РРПП
10675275
Назначение испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки; 10/700 мкс) ИГМ 4.2:
Испытательный генератор ИГМ 4.2 предназначен для создания нормированных микросекундных импульсных помех (МИП) большой энергии в цепях электропитания и передачи данных, при проведении испытаний технических средств, которые могут подвергаться воздействию МИП по ГОСТ IEC 61000-4-5-2017, ГОСТ Р 51317.4.5-99.
Генератор поставляется с встроенным устройством связи-развязки (УСР) с разрядниками по ГОСТ IEC 61000-4-5-2017, предназначенным для ввода МИП неэкранированные симметричные соединительные линии (линии связи).
Почему выбирают ИГМ 4.2?
- соответствие стандартам — испытания по ГОСТ IEC 61000-4-5-2017 и ГОСТ Р 51317.4.5-99;
- компактность и малое энергопотребление — не более 520×540×210 мм, 30 кг и 30 Вт;
- аттестация — генератор поставляется с программой и методикой аттестации, рекомендуемая периодичность — не реже одного раза в два года;
- российская разработка и производство — срок службы 10 лет.
Преимущества испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки; 10/700 мкс) ИГМ 4.2:
- до 4 кВ и 100 А: десять ступеней амплитуды от 0,25 до 4 кВ, ток короткого замыкания 6,25–100 А;
- импульс 10/700 мкс: напряжение 10/700 мкс, ток 5/320 мкс, положительная и отрицательная полярность;
- серии импульсов: разовый запуск или серия до 10 импульсов с периодом 15, 30 или 60 секунд;
- УСР для линий связи: встроенное устройство связи-развязки с разрядниками, питание ТС до 10 А.
Область применения испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки; 10/700 мкс) ИГМ 4.2:
- сертификационные и исследовательские испытания: проверка электрического, электротехнического, электронного и радиоэлектронного оборудования на устойчивость к микросекундным помехам большой энергии;
- испытательные лаборатории и центры: испытания в лабораторных условиях по ГОСТ IEC 61000-4-5-2017;
- производство и разработка: контроль помехоустойчивости изделий, имитация перенапряжений от коммутаций в сети и грозовых разрядов;
- оборудование связи и передачи данных: испытания линий связи с неэкранированными симметричными соединительными линиями.
-
-
Технические характеристики испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки; 10/700 мкс) ИГМ 4.2:
Параметр Значение Импульсы напряжения (холостой ход) Амплитуда импульсов напряжения Uмакс, кВ от 0,25 до 4 (±10 %) Ступени установки амплитуды, кВ 0,25; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0 Длительность фронта, мкс 10 ±30 % Длительность импульса, мкс 700 ±20 % Полярность положительная и отрицательная Импульсы тока (короткое замыкание) Амплитуда импульсов тока Iмакс, кА от 6,25 до 100 (±10 %) Длительность фронта, мкс 5,0 ±20 % Длительность импульса, мкс 320,0 ±20 % Интервал между импульсами при разовом запуске, мин, не менее 1 Режим запуска разовый; серия 2…10 импульсов с периодом 15, 30 или 60 с (от 2,5 кВ только 30 и 60 с) Выход синхронизации импульс +5 В, длительность 1,5…2,5 мкс -
Комплект поставки ИГМ 4.2
№ Наименование Количество 1 Испытательный генератор микросекундных импульсных помех ИГМ 4.2 1 2 Сетевой кабель 1 3 Коммутационный кабель синий 1 4 Коммутационный кабель красный 1 5 Оптический интерфейс USB 1 6 Паспорт и руководство по эксплуатации 1 7 Программа аттестации 1 8 Методика аттестации 1 -
Дополнительная комплектация ИГМ 4.2
-
