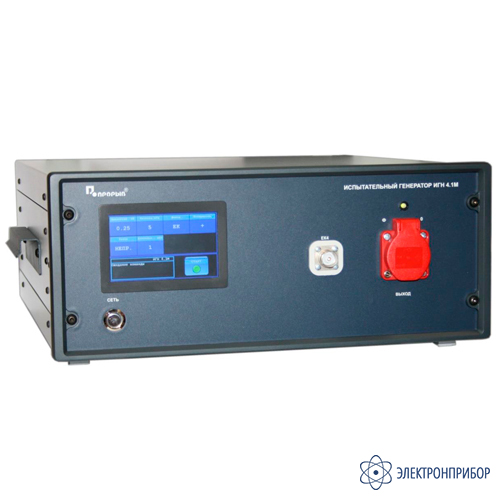

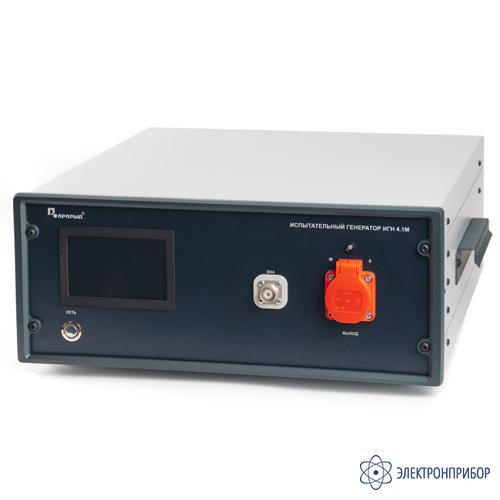

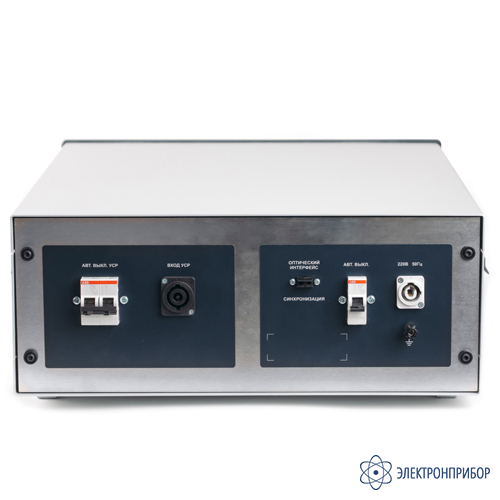

ИГН 4.1М — испытательный генератор наносекундных импульсных помех с емкостными клещами ЕК 4

Код товара: 43351
  • Испытательный генератор наносекундных импульсных помех с емкостными клещами ек 4 ИГН 4.1М Испытательный генератор наносекундных импульсных помех с емкостными клещами ек 4 ИГН 4.1М Испытательный генератор наносекундных импульсных помех с емкостными клещами ек 4 ИГН 4.1М

    • Гарантия

      2 года

    • Единый реестр РРП

      РЭ-2457/20

    • Реестр промышленной продукции РФ

      10675274

    Назначение испытательного генератора наносекундных импульсных помех с емкостными клещами ЕК 4 ИГН 4.1М:

    Испытательный генератор ИГН 4.1М предназначен для создания нормированных наносекундных импульсных помех (НИП) в сети электропитания и сигнальных цепях при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию НИП по ГОСТ IEC 61000-4-4-2016, ГОСТ 30804.4.4-2013.

    Генератор поставляется с встроенным устройством связи-развязки (УСР), предназначенным для введения НИП в однофазные цепи питания ТС переменного тока с напряжением 220 В и потребляемым током до 10 А.

    Генератор поставляется с емкостными клещами ЕК4, предназначенными для введения НИП на испытуемую электрическую цепь без гальванического соединения с данной цепью.

  • Технические характеристики испытательного генератора наносекундных импульсных помех с емкостными клещами ЕК 4 ИГН 4.1М:

    Параметр Значение
    Установленное значение амплитуды (режим холостого хода), кВ 0,25 0,5 1 2 4 Допустимое
    отклонение
    При работе на нагрузку 1000 Ом
    Пиковое значение напряжения, кВ 0,24 0,48 0,95 1,9 3,8 ± 20 %
    Время нарастания импульса tr, нс 5 ± 1,5
    Длительность импульса td, нс 50 от -15 до +100
    Установленное значение амплитуды (режим холостого хода), кВ 0,25 0,5 1 2 4 Допустимое
    отклонение
    При работе на нагрузку 50 Ом
    Пиковое значение напряжения, кВ 0,125 0,25 0,5 1,0 2,0 ± 10
    Время нарастания импульса tr, нс 5 ± 1,5
    Длительность импульса td, нс 50 ± 15
    Длительность пачек импульсов при частоте 5 кГц, мс 15 ± 3
    Длительность пачек импульсов при частоте 100 кГц, мс 0,75 ± 0,15
    Период следования пачек, мс 300 ± 60
    Частота повторения импульсов в пачке, кГц 5 ± 20 %
    100 ± 20 %
    Общие характеристики
    Максимальный ток, потребляемый испытуемыми ТС от сети 220 В, 50 Гц 10 А
    Потребляемая мощность, не более, Вт 100
    Габаритные размеры, мм, не более 520 х 500 х 170
    Масса генератора, не более, кг 22
    Масса емкостных клещей ЕК4, не более, кг 8
    Срок службы, лет 10

  • Комплект поставки ИГН 4.1М

    № Наименование Количество
    1 Испытательный генератор наносекундных импульсных помех ИГН 4.1М 1
    2 Сетевой кабель 2
    3 Емкостные клещи ЕК4 1
    4 Коаксиальный кабель 1
    5 Оптический интерфейс USB 1
    6 Паспорт и руководство по эксплуатации 1
    7 Программа аттестации 1
    8 Методика аттестации 1
