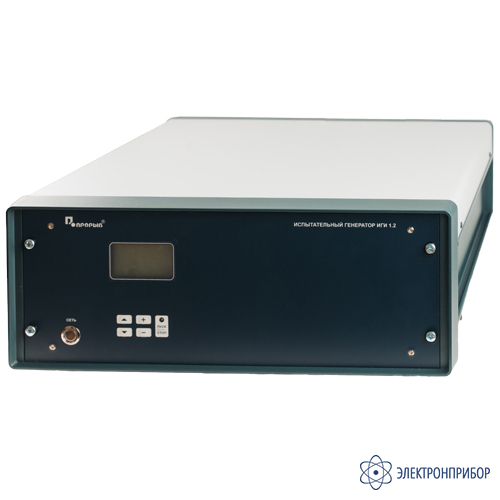

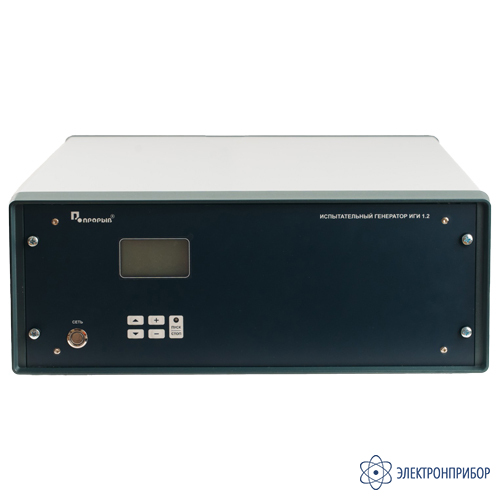

ИГИ 1.2 — испытательный генератор импульсного магнитного поля
Код товара: 57518-
-
Гарантия
2 года
-
Реестр промышленной продукции РФ
10762861
Назначение испытательного генератора импульсного магнитного поля ИГИ 1.2:
Генератор ИГИ 1.2 предназначен для создания нормированного импульсного магнитного поля (с индукционной катушкой ИК 1.1) и токов микросекундных импульсных помех в цепях защитного и сигнального заземления, при проведении испытаний технических средств, которые могут подвергаться воздействию помех по ГОСТ IEC 61000-4-9-2013, ГОСТ Р 50649-94, ГОСТ 32137-2013 п.5.2.14.
-
-
Технические характеристики испытательного генератора импульсного магнитного поля ИГИ 1.2:
Параметр Значение Технические характеристики генератора В режиме по ГОСТ IEC 61000-4-9-2013, ГОСТ Р 50649-94 (с индукционной катушкой ИК 1.1) Напряжённость поля (пиковое значение) 100, 300, 600, 1000 А/м Длительность фронта импульса тока (по уровням 0.1-0.9) 6.4 мкс ± 30% Длительность импульса тока (по уровню 0.5) 16 мкс ± 30% Полярность импульса тока Положительная и отрицательная Период повторения импульсов тока 20 с Сдвиг импульсов по фазе относительно напряжения сети (с шагом 10°) 0-350° В режиме по ГОСТ 32137-2013 п.5.2.14, ГОСТ 50746-2013 п.5.2 Амплитуда импульсов тока 50, 100, 150, 200 А ± 20% Длительность фронта импульса тока (по уровням 0.1-0.9) 4 мкс ± 30% Длительность импульса тока (по уровню 0.5) 300 мкс ± 20% Полярность импульса тока Положительная и отрицательная Период повторения импульсов тока 60 с Сдвиг импульсов по фазе относительно напряжения сети (с шагом 10°) 0-350° Эффективное внутреннее сопротивление 2 Ом ± 30% Потребляемая мощность Не более 30 Вт Время непрерывной работы генератора Не менее 4 ч Габаритные размеры 540 х 520 х 210 мм Масса Не более 20 кг Срок службы 10 лет Технические характеристики индукционной катушки ИК 1.1 Число витков 3 Коэффициент катушки (отношение напряжѐнности поля в центре катушки к току через неё) 2,65 м-1 ± 1 % Рабочий объём 0,6 х 0,6 х 0,5 м Масса катушки, кг, не более Не более 50 кг Срок службы, лет 10 лет -
Комплект поставки ИГИ 1.2
№ Наименование Количество 1 Испытательный генератор импульсного магнитного поля ИГИ 1.2 1 2 Индукционная катушка с комплектом установочных элементов ИК 1.1 1 3 Провод длиной 4,0 м для подключения к индукционной катушке ИК 1.1 2 4 Провод длиной 2,5 м для подключения к цепям заземления 2 5 Сетевой кабель 1 6 Предохранитель 5А 2 7 Паспорт и руководство по эксплуатации 1 8 Программа аттестации 1 9 Методика аттестации 1 -
Файлы для ИГИ 1.2
