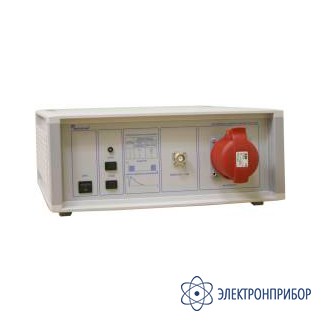

УСРН 25.3 устройство связи-развязки
Код товара: 43388-
Назначение устройства связи-развязки УСРН 25.3:
УСРН 25.3 — трёхфазное устройство связи-развязки, которое вместе с генератором ИГН 4.1М образует готовый стенд для испытаний мощного оборудования на устойчивость к наносекундным импульсным помехам. Пачки коротких высоковольтных импульсов от коммутации контакторов, реле и двигателей — повседневная реальность промышленной сети, и именно они вызывают сбои контроллеров, преобразователей и систем управления. УСРН 25.3 вводит помеху до 4,4 кВ в цепь питания работающего изделия под нагрузкой до 25 А в каждой фазе и не пропускает её обратно в сеть лаборатории.
Устройство обеспечивает испытания по ГОСТ IEC 61000-4-4-2016 и ГОСТ 30804.4.4-2013 в цепях трёхфазного переменного тока 380/220 В и постоянного тока до 300 В. Помеха подаётся через конденсаторы связи 33 нФ одновременно на все фазы, нейтраль и защитное заземление.
Почему выбирают УСРН 25.3?
- готовый трёхфазный стенд с ИГН 4.1М — подключение одним коаксиальным кабелем, устройство согласовано с генератором;
- испытание под реальной нагрузкой — оборудование работает от трёхфазной сети, а вы видите, как оно переносит помехи в штатном режиме;
- оперативное управление питанием — встроенный выключатель быстро снимает питание с испытуемого изделия;
- российское производство и поддержка.
Область применения устройства связи-развязки УСРН 25.3:
- испытательные лаборатории и центры: сертификационные испытания трёхфазного оборудования на устойчивость к наносекундным импульсным помехам;
- промышленное оборудование: частотные преобразователи, шкафы управления, станки с ЧПУ, компрессорное и насосное оборудование;
- энергетика и инфраструктура: источники бесперебойного питания, зарядные станции, щитовое оборудование и трёхфазные приборы учёта;
- разработка: поиск причин сбоев и отладка помехозащиты трёхфазных изделий до сертификации.
Преимущества устройства связи-развязки УСРН 25.3:
- три фазы по 25 А: линейное напряжение до 400 В, постоянное до 300 В;
- помехи до 4,4 кВ: все испытательные уровни по ГОСТ IEC 61000-4-4;
- точная форма импульса: фронт 5,5 нс, длительность 45 нс на нагрузке 50 Ом;
- аттестация: программа и методика аттестации в комплекте поставки.
-
Технические характеристики устройства связи-развязки УСРН 25.3:
Параметр Значение Цепь питания испытуемого изделия Напряжение питания ИТС: переменное фазное 50 Гц (действующее значение), В от 0 до 250 Напряжение питания ИТС: линейное, В от 0 до 400 Напряжение питания ИТС: постоянное, В от 0 до 300 Максимальный ток ИТС в каждой фазе, А 25 Отключение питания ИТС встроенный выключатель Ввод наносекундных импульсных помех Источник помех генератор наносекундных импульсных помех ИГН 4.1М Максимальная амплитуда вводимых импульсных помех, кВ, не более 4,4 Пиковое значение напряжения на нагрузке 50 Ом (при 4 кВ на генераторе), кВ 2,0 ± 0,2 Длительность фронта импульса по уровням 0,1-0,9, нс 5,5 ± 1,5 Длительность импульса по уровню 0,5, нс 45 ± 15 Режим связи общий (L1, L2, L3, N, PE) Ёмкость конденсаторов связи, нФ 33,0 ± 3,3 Индуктивность дросселей развязки, мкГн, не менее 100 -
Комплект поставки УСРН 25.3
№ Наименование Количество 1 Устройство связи-развязки УСРН 25.3 1 -
