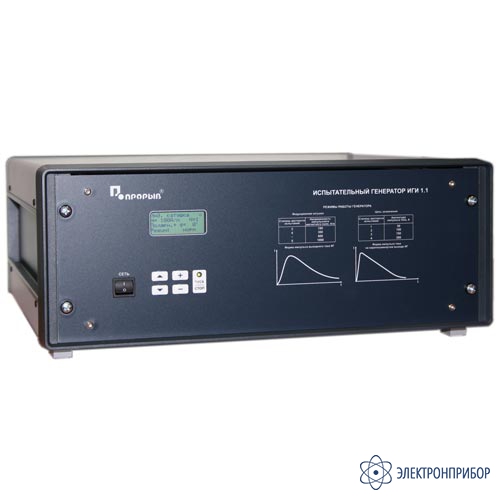

ИГИ 1.1 — испытательный генератор импульсного магнитного поля

Код товара: 43355

    • Гарантия

      24 месяца

    • Реестр промышленной продукции РФ

      2224\9\2020

    Назначение испытательного генератора импульсного магнитного поля  ИГИ 1.1:

    Испытательный генератор ИГИ 1.1 предназначен для создания нормированного импульсного магнитного поля (с индукционной катушкой ИК 1.1) и токов микросекундных импульсных помех в цепях защитного и сигнального заземления, при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию помех по ГОСТ Р 50649-94, ГОСТ 32137-2013, МЭК 1000-4-9.

  • Технические характеристики испытательного генератора импульсного магнитного поля  ИГИ 1.1:

    Параметр Значение
    В режиме по ГОСТ Р 50649-94, ГОСТ 32137-2013 п.4.2.1.7 и МЭК 1000-4-9-93 (с индукционной катушкой ИК 1.1)
    Напряженность поля (пиковое значение) 100, 300, 600, 1000 А/м
    Длительность фронта импульса тока (по уровням 0.1-0.9) 6.4 мкс ± 30%
    Длительность импульса тока (по уровню 0.5) 16 мкс ± 30%
    Полярность импульса тока положительная и отрицательная
    Период повторения импульсов тока 20 с
    Сдвиг импульсов по фазе относительно напряжения сети (с шагом 10°) 0-350°
    В режиме по ГОСТ Р 50649 и МЭК 1000-4-9 (с индукционной катушкой ИК 1.1)
    Амплитуда импульса тока 50, 100, 150, 200 А ± 20%
    Длительность фронта импульса тока (по уровням 0.1-0.9) 4 мкс ± 30%
    Длительность импульса тока (по уровню 0.5) 300 мкс ± 20%
    Полярность импульса тока положительная и отрицательная
    Период повторения импульсов тока 60 с
    Сдвиг импульсов тока по фазе относительно напряжения сети (с шагом 10°) 0-350°
    Эффективное внутреннее сопротивление 2 ОМ ± 30%
    Потребляемая мощность не более 30Вт
    Габаритные размеры 450 мм х 434 мм х 169 мм
    Масса не более 8 кг

  • Комплект поставки ИГИ 1.1

    № Наименование Количество
    1 Испытательный генератор ИГИ 1.1 1
    2 Сетевой кабель 1
    3 Предохранитель 1А 2
    4 Паспорт 1

  • Файлы для ИГИ 1.1

Файлы для ИГИ 1.1
