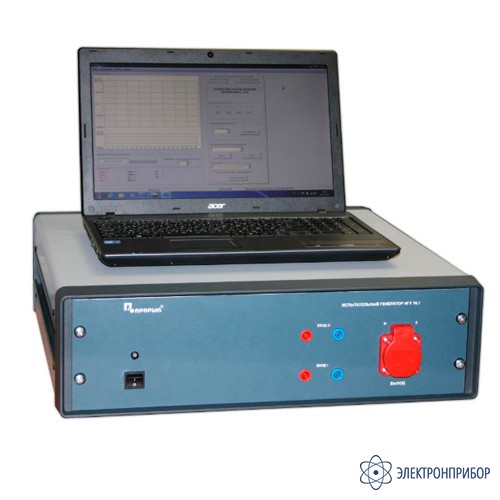

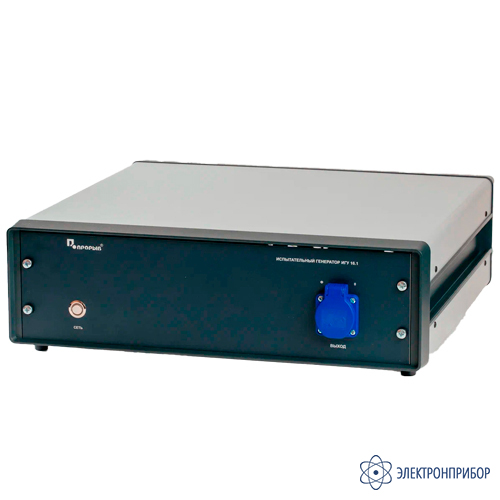

ИГУ 16.1 — испытательный генератор колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения

Код товара: 43373

    • Гарантия

      24 месяца

    Назначение испытательного генератора колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения ИГУ 16.1:

    Испытательный генератор ИГУ 16.1 предназначен для создания нормированных колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения в цепях электропитания 220В; 50Гц при проведении испытаний технических средств (ТС) по ГОСТ Р 51317.4.14-00, МЭК 61000-4-14, ГОСТ Р 51317.4.28-00, МЭК 61000-4-28-99, ОСТ 36417.4.1-01, МЭК 61000-4-13, ГОСТ 30804.4.11-2013 и МЭК 61000-4-11 в части постепенных изменений напряжения, ГОСТ Р 50009-00 (УК5) и НПБ 57-97.

  • Технические характеристики испытательного генератора колебаний напряжения, изменений частоты, гармоник и интергармоник напряжения ИГУ 16.1:

    Параметр Значение
    Номинальный ток, потребляемый испытуемым ТС от сети 220В; 50Гц не более 8 Аэфф
    Максимальный кратковременный ток, потребляемый испытуемым ТС не более 16 Аэфф
    Пиковый ток, потребляемый испытуемым ТС не более 60 А
    Диапазон измерения напряжения (0 — 280) Вэфф
    Погрешность измерения напряжения не более 0,3%
    Входное сопротивление канала измерения напряжения «Вход U» не менее 500 кОм
    Диапазон измерения тока (0 — 35) Аэфф
    Погрешность измерения тока не более 1%
    Входное сопротивление канала измерения тока «Вход I» не более 0.01 Ом
    В режиме по ГОСТ Р 51317.4.14-00
    Номинальное выходное напряжение (Uн) 220 В ± 1%
    Диапазон изменения выходного напряжения (0.75 — 1.2) Uн
    Частота выходного напряжения 50 Гц ± 0,2%
    Выбросы выходного напряжения не более 5% от величины изменения напряжения
    Длительность изменений напряжения 2 с ± 10%
    Период изменений напряжения 5 с ± 10%
    Время нарастания и спада изменений напряжения 0.1 с ± 1%
    В режиме по ГОСТ Р 51317.4.28-00
    Номинальное выходное напряжение (Uн) 220 В ± 2%
    Диапазон изменения частоты (42.5 — 57.5) Гц
    Погрешность установки частоты ± 0.3%
    Погрешность установки длительности временных интервалов ± 10%
    В режиме по ОСТ 36417.4.1-01
    Номинальное выходное напряжение (Uн) 220 В ± 1%
    Частота первой гармоники выходного напряжения 50 Гц ± 0.2%
    Состав гармоник выходного напряжения в соответствии с ГОСТ 30804.3.2-2013
    Диапазон частот генерируемых гармоник и интергармоник (16.67-2000) Гц
    Напряжение генерируемых гармоник и интергармоник (0-14) % Uн
    Погрешность установки напряжения генерируемых гармоник и интергармоник не более 5 % от установленного напряжения гармоники
    Сдвиг фазы для отдельных гармоник относительно первой гармоники 0°,180°
    В режиме по ГОСТ 30804.4.11-2013
    Номинальное выходное напряжение (Uн) 220 В ± 1%
    Диапазон изменения выходного напряжения (0 — 1)Uн
    В режиме по ГОСТ Р 50009-00 (УК5) и НПБ 57-97
    Номинальное выходное напряжение (Uн) 220 В ± 1%
    Частота первой гармоники выходного напряжения 50 Гц ± 0.2%
    Диапазон частот генерируемых гармоник (100-5000) Гц
    Амплитуда искажающего сигнала 10, 20, 35 В ± 5%
    Потребляемая мощность не более 3.5 кВт
    Габаритные размеры 520 мм х 505 мм х 165 мм
    Масса не более 30 кг

  • Комплект поставки ИГУ 16.1

    № Наименование Количество
    1 Испытательный генератор ИГУ 16.1 1
    2 Сетевой кабель 1
    3 Ноутбук 1
    4 Руководство оператора 1
    5 Паспорт 1
