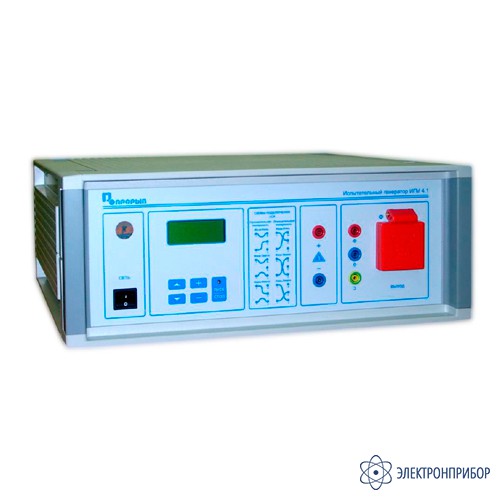

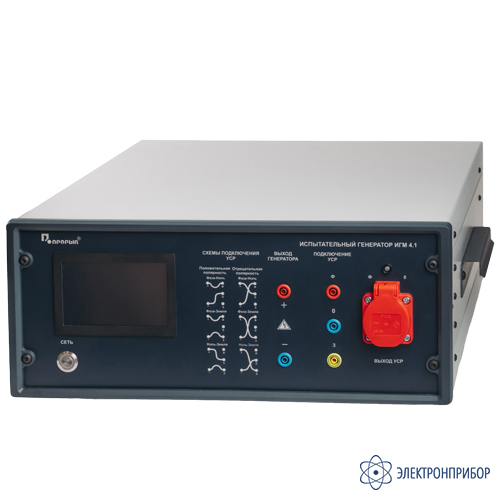

ИГМ 4.1 испытательный генератор микросекундных импульсных помех (со встроенным устройством связи-развязки)
Код товара: 43349-
-
Гарантия
2 года
-
Реестровый номер РРПП
10675276
Назначение испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки) ИГМ 4.1:
Испытательный генератор ИГМ 4.1 предназначен для создания нормированных микросекундных импульсных помех (МИП) большой энергии в цепях электропитания и передачи данных, при проведении испытаний технических средств, которые могут подвергаться воздействию МИП по ГОСТ IEC 61000-4-5-2017, ГОСТ Р 51317.4.5-99.
Генератор поставляется с встроенным устройством связи-развязки (УСР), предназначенным для введения МИП в однофазные цепи питания ТС переменного тока с напряжением 220 В и потребляемым током до 10 А.
Почему выбирают ИГМ 4.1?
- соответствие стандартам — испытания по ГОСТ IEC 61000-4-5-2017 и ГОСТ Р 51317.4.5-99;

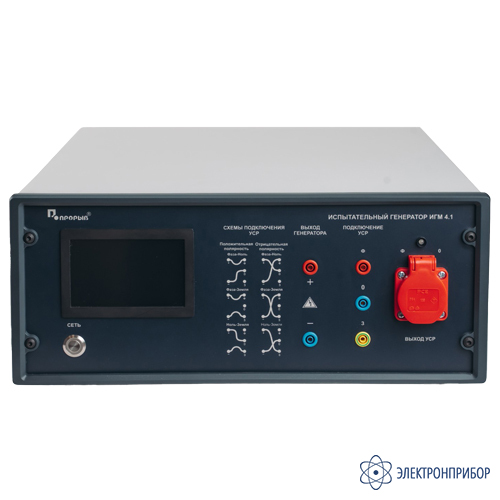

- схемы подачи — фаза-ноль (2 Ом) и фаза–земля, ноль–земля (12 Ом) коммутацией проводов на лицевой панели;
- компактность и малое энергопотребление — не более 520×540×210 мм, 30 кг и 30 Вт;
- российская разработка и производство — срок службы 10 лет.
Преимущества испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки) ИГМ 4.1:
- до 4 кВ и 2 кА: десять ступеней амплитуды от 0,25 до 4 кВ, ток короткого замыкания 0,125-2 кА;
- импульс 1,2/50 мкс: напряжение 1,2/50 мкс, ток 8/20 мкс, положительная и отрицательная полярность;
- привязка к фазе сети: сдвиг импульсов относительно фазы сетевого напряжения от 0 до 350°;
- серии импульсов: фазовый запуск или серия до 10 импульсов с периодом 15, 30 или 60 секунд.
Область применения испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки) ИГМ 4.1:
- сертификационные и исследовательские испытания: проверка электрического, электротехнического и электронного оборудования на устойчивость к микросекундным помехам большой энергии (перенапряжения от коммутаций и грозовых разрядов);
- испытательные лаборатории и центры: испытания в лабораторных условиях по ГОСТ IEC 61000-4-5-2017;
- производство и разработка: контроль помехоустойчивости изделий с питанием от сети 220 В при приёмо-сдаточных и квалификационных испытаниях;
- электроэнергетика, промышленная автоматика: оборудование, чувствительное к перенапряжениям в цепях электропитания.
-
-
Технические характеристики испытательного генератора микросекундных импульсных помех (со встроенным устройством связи-развязки) ИГМ 4.1:
Параметр Значение Импульсы напряжения (холостой ход) Амплитуда импульсов напряжения Uмакс, кВ от 0,25 до 4 (±10 %) Ступени установки амплитуды, кВ 0,25; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0 Длительность фронта, мкс 1,2 ±30 % Длительность импульса, мкс 50 ±20 % Полярность положительная и отрицательная Сдвиг импульсов относительно фазы сетевого напряжения, ° от 0 до 350 (±10°) Импульсы тока (короткое замыкание) Амплитуда импульсов тока Iмакс, кА от 0,125 до 2 (±10 %) Длительность фронта, мкс 8,0 ±20 Длительность импульса, мкс 20,0 ±20 % Амплитуда обратного выброса тока, не более 0,3·Iмакс Эффективное внутреннее сопротивление, Ом 2 ±25 % (фаза–ноль); 12 ±20 % (фаза–земля, ноль–земля) Интервал между импульсами, мин, не менее 1 Режим запуска разовый; серия 2…10 импульсов с периодом 15, 30 или 60 с (от 2,5 кВ только 30 и 60 с) -
Комплект поставки ИГМ 4.1
№ Наименование Количество 1 Испытательный генератор микросекундных импульсных помех ИГМ 4.1 1 2 Сетевой кабель 2 3 Коммутационный кабель синий 1 4 Коммутационный кабель красный 1 5 Оптический интерфейс USB 1 6 Паспорт и руководство по эксплуатации 1 7 Программа аттестации 1 8 Методика аттестации 1 -
