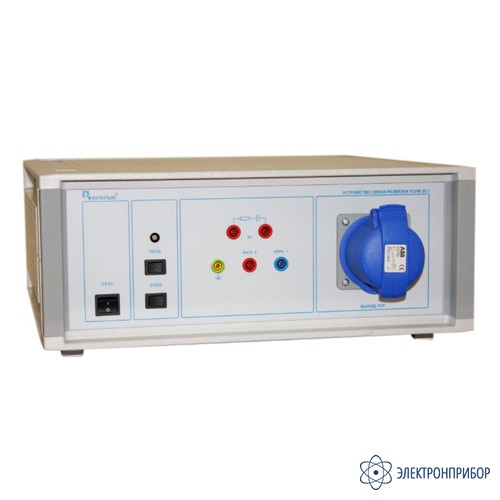

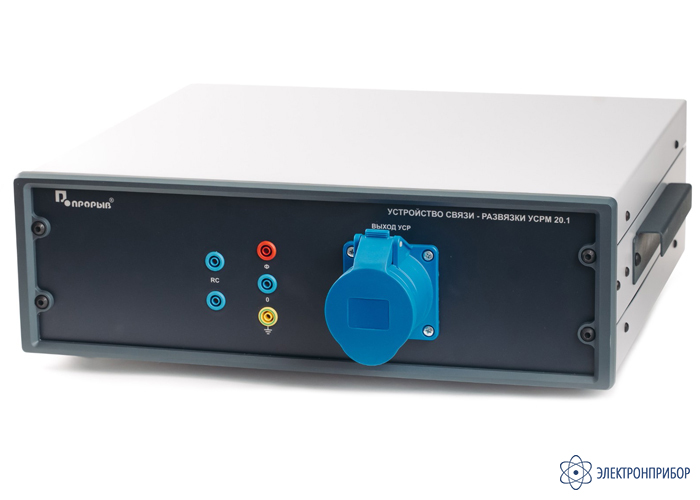

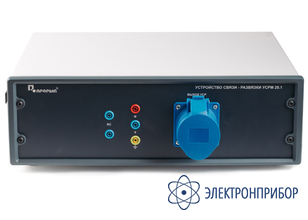

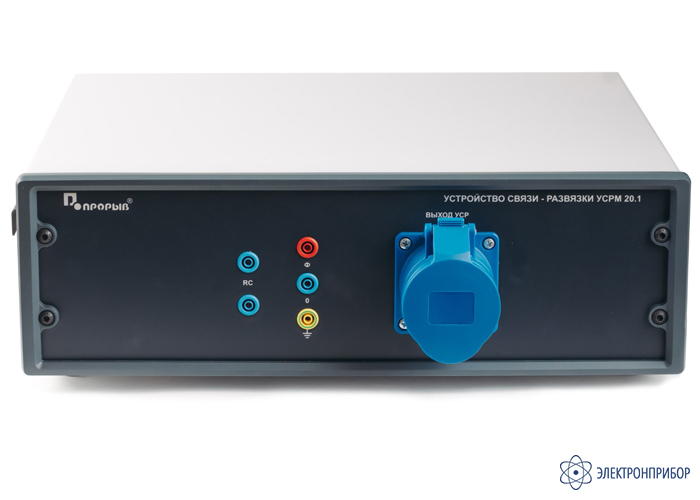

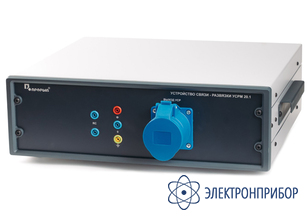

УСРМ 20.1 устройство связи-развязки

Код товара: 43386

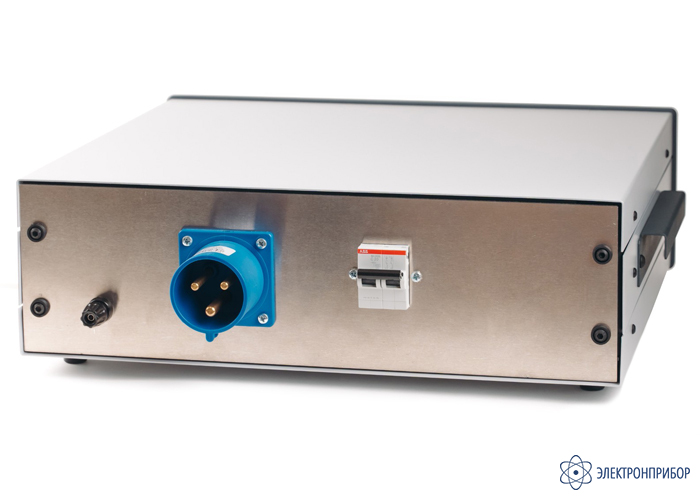

  • Устройство связи-развязки УСРМ 20.1 Устройство связи-развязки УСРМ 20.1 Устройство связи-развязки УСРМ 20.1 Устройство связи-развязки УСРМ 20.1

    • Гарантия

      2 года

    Назначение устройства связи-развязки УСРМ 20.1:

    УСРМ 20.1 — устройство связи-развязки, которое превращает генератор ИГМ 4.1 в полноценный стенд для испытаний на устойчивость к микросекундным импульсным помехам большой энергии. Оно точно вводит импульс до 4,4 кВ в цепь питания испытуемого изделия и при этом надёжно защищает питающую сеть и остальное оборудование лаборатории от этой помехи. Изделие продолжает работать от сети под нагрузкой до 20 А, а вы видите, как оно ведёт себя при реальном «ударе» — как от грозового разряда или коммутации мощной нагрузки.

    Устройство обеспечивает испытания по ГОСТ IEC 61000-4-5-2017 и ГОСТ Р 51317.4.5-99 в цепях однофазного переменного тока до 250 В и постоянного тока до 300 В, по схемам «провод-провод» и «провод-земля».

    Почему выбирают УСРМ 20.1?

    • Готовый стенд с ИГМ 4.1 — устройство создано в паре с генератором и согласовано с ним по цепям связи, ничего подбирать не нужно;
    • Две схемы испытаний — «провод-провод» и «провод–земля» через RC-цепь 10 Ом, переключение простой перекоммутацией на передней панели;

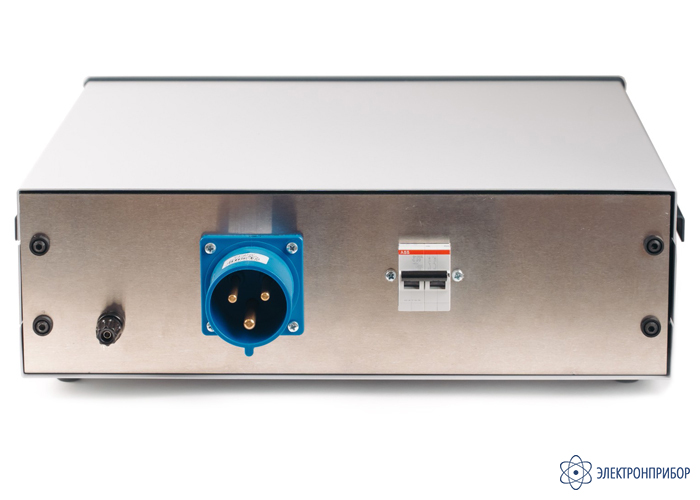

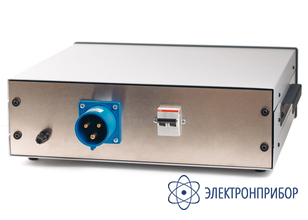

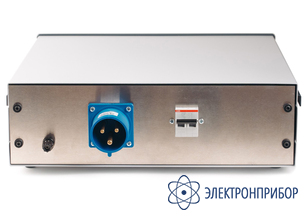

    • Безопасность оператора — встроенный автоматический выключатель мгновенно снимает питание с испытуемого изделия;
    • Российское производство и поддержка.

    Области применения устройства связи-развязки УСРМ 20.1:

    • испытательные лаборатории и центры: сертификационные испытания технических средств на устойчивость к микросекундным импульсным помехам в цепях питания;
    • производители электроники и электротехники: проверка блоков питания, бытовой техники, светотехники, приборов учёта и автоматики перед сертификацией;
    • оборудование с питанием постоянного тока: испытания цепей питания до 300 В: телеком, промышленные контроллеры, преобразователи;
    • разработка: отладка защиты входных цепей от перенапряжений ещё на этапе макета.

    Преимущества устройства связи-развязки УСРМ 20.1:

    • Импульсы до 4,4 кВ. Полный диапазон испытательных уровней по ГОСТ IEC 61000-4-5.
    • Защита сети. Помеха на входе УСР — не более 15 % от испытательного импульса.
    • AC и DC до 20 А. ~0…250 В и =0…300 В, нагрузка до 20 А.
    • Аттестация. Программа и методика аттестации в комплекте поставки.

  • Технические характеристики устройства связи-развязки УСРМ 20.1:

    Параметр Значение
    Цепь питания испытуемого изделия
    Напряжение питания испытуемого ТС: переменное однофазное 50 Гц (действующее значение), В от 0 до 250
    Напряжение питания испытуемого ТС: постоянное, В от 0 до 300
    Максимальный ток испытуемого ТС, А 20
    Отключение питания ТС встроенный автоматический выключатель
    Ввод импульсных помех
    Источник помех генератор микросекундных импульсных помех ИГМ 4.1
    Максимальная амплитуда вводимых импульсных помех, кВ, не более 4,4
    Схемы испытаний «провод–провод», «провод–земля»
    Ёмкость конденсатора связи, мкФ 18 ± 2
    Эффективная ёмкость связи в схеме «провод–земля» (совместно с ИГМ 4.1), мкФ 9
    Сопротивление резистора связи, Ом 10 ± 1
    Развязка
    Индуктивность дросселей развязки, мГн 1,5
    Помеха на сетевых входах УСР для цепей, подвергаемых воздействию, % от амплитуды импульса, не более 15
    Перекрёстная помеха на сетевых входах УСР для цепей, не подвергаемых воздействию, %, не более 15

  • Комплект поставки УСРМ 20.1

    № Наименование Количество
    1 Устройство связи-развязки УСРМ 20.1 1
