Испытательное оборудование по электромагнитной совместимости (ЭМС)

ПРОЗА испытательный генератор

Код товара: 86345

    • Гарантия

      2 года

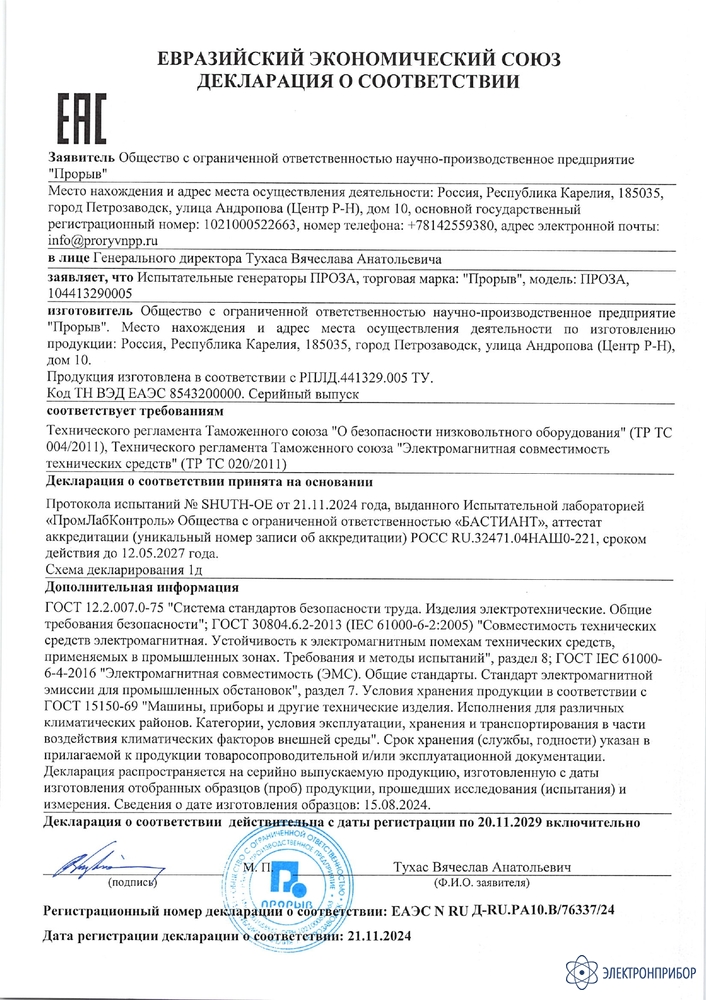

    Сертификаты

    Назначение испытательного генератора ПРОЗА:

    Испытательный генератор ПРОЗА является испытательным оборудованием по требованиям ГОСТ Р 8.563-2009. Назначение – периодические испытания устройств защиты от импульсных перенапряжений (УЗИП) для оценки способности УЗИП выполнять требуемые функции в заданных условиях и оценки состояния УЗИП («годен», «не годен», «состояние близкое к отказу»).

    Виды испытуемых УЗИП: разрядники (2-х и 3-х электродные), варисторы, последовательно соединенные разрядники и варисторы. Испытания осуществляются неразрушающими методами, ресурс испытуемых УЗИП не расходуется.

    Особенности испытательного генератора ПРОЗА:

    • полностью автоматические испытания УЗИП;
    • универсальный способ подключения любых типов УЗИП;
    • возможность проведения испытаний УЗИП постоянным напряжением до 2500 В;
    • возможность проведения испытаний УЗИП импульсным напряжением 1,2/50 мкс до 3000 В;
    • наличие цветного сенсорного дисплея и отображение на нем результатов испытаний;
    • сохранение результатов испытаний с идентификацией (дата, время, № образца, результат испытаний) на внешний накопитель информации;
    • интерфейс для накопителя: USB;
    • степень защиты: IP44;
    • соответствие стандартам: ГОСТ 12.2.091-2012, ГОСТ Р МЭК 61326-1-2014;
    • напряжение питания:
      - внешнее 50 Гц, от 85 до 240 В;
      - постоянное от внутренней АКБ;
    • автоматическое пополнение базы данных УЗИП.

  • Технические характеристики испытательного генератора ПРОЗА:

    Параметр Значение
    Диапазон испытательного напряжения для измерения статического напряжения пробоя (от 0 до 2500) В ± 10%
    Скорость нарастания испытательного напряжения при измерении статического напряжения пробоя dU/dt 300 В/с ± 10%
    Ток утечки от 0 до 0,3 мА ± 10%
    Максимальное значение испытательного импульсного напряжения 1,2/50 мкс 1000, 2000, 3000 В ± 20%
    Общие технические характеристики
    Электропитание генератора может осуществляться как напряжением переменного тока в диапазоне от 85 В до 240 В и частотой в диапазоне от 45 Гц до 55 Гц, так и напряжением постоянного тока (при питании от встроенной аккумуляторной батареи) в диапазоне от 10 до 14 В
    Мощность, потребляемая генератором не более 50 Вт
    Габаритные размеры (ДхШхВ) не более 500х500х210 мм
    Масса генератора не более 7 кг
    Средний срок службы не менее 10 лет
    Степень защиты оболочки генератора по ГОСТ 14254-2015 в транспортном положении IP65
    в рабочем положении с открытой крышкой IP40
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосферное давление
    от +10 до +30°C
    от 35 до 80% при +25°C
    от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
    Максимальный ток разряда (для испытательного импульсного напряжения пробоя 1,2/50 мкс) до 50 А
    Количество артикулов УЗИП, хранимых в памяти генератора 10 000
    Количество протоколов испытаний, хранимых в памяти генератора 22 000

  • Комплект поставки ПРОЗА

    № Наименование Количество
    1 Испытательный генератор ПРОЗА 1
    2 Блок питания 1
    3 Коммутационный провод 2
    4 Щуп 2
    5 Зажим типа крокодил 2
    6 Стилус 1
    7 Флеш-накопитель 8 Гб 1
    8 Паспорт 1
    9 Руководство по эксплуатации 1
    10 Программа аттестации 1
    11 Методика аттестации 1

  • Файлы для ПРОЗА

Файлы для ПРОЗА
