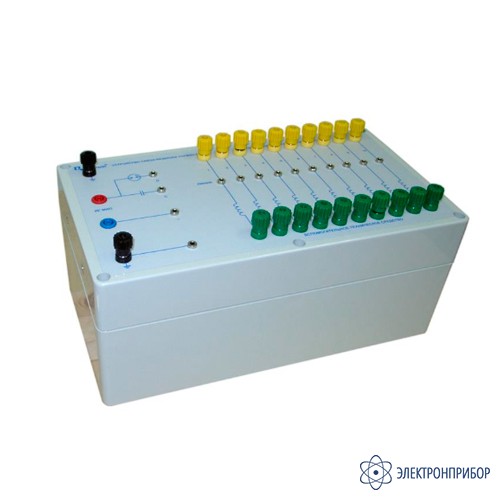

УСР М2Н-10.1 — устройство связи-развязки

Код товара: 43383

    • Гарантия

      24 месяца

    Назначение устройства связи-развязки УСР М2Н-10.1:

    Устройство связи-развязки УСРМ2Н-10.1 предназначено для ввода микросекундных импульсных помех большой энергии (МИП) 1/50 мкс в неэкранированные несимметричные соединительные линии при проведении испытаний технических средств, которые могут подвергаться воздействию МИП по ГОСТ Р 51317.4.5-99, МЭК 61000-4-5.

  • Технические характеристики устройства связи-развязки УСР М2Н-10.1:

    Параметр Значение
    Максимальная амплитуда вводимых импульсных помех, кВ 4.4
    Максимальный ток в линиях (действующее значение), А 2.0
    Количество одновременно испытываемых линий 1–10
    Напряжение сигнала в линиях (амплитудное значение), В не более 60
    Индуктивность дросселей развязки, мГн 20 ± 2.0
    Активное сопротивление дросселей в цепи развязки, Ом не более 3
    Ёмкость конденсатора связи, мкФ 0.5 ± 0.05
    Сопротивление резистора связи, Ом 40 ± 4.0
    Габаритные размеры, мм 360 х 200 х 160
    Масса, кг не более 10

  • Комплект поставки УСР М2Н-10.1

    № Наименование Количество
    1 Устройство связи-развязки УСР М2Н-10.1 1
    2 Провод переключения режимов 2
    3 Паспорт 1
