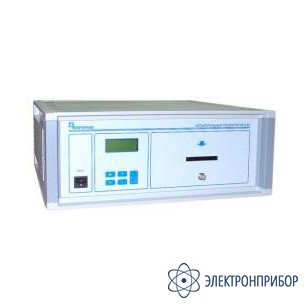

ИГЭ Smart cards — испытательный генератор электростатических разрядов

Код товара: 43377

    • Гарантия

      24 месяца

    Назначение испытательного генератора электростатических разрядов ИГЭ Smart cards:

    Испытательный генератор ИГЭ Smart cards предназначен для создания нормированных испытательных импульсов при проведении испытаний электронных карт, в частности шести- и восмиконтактных карт, на устойчивость к воздействию электростатических разрядов по ISO 7816-1, ISO / IEC 10373.

  • Технические характеристики испытательного генератора электростатических разрядов ИГЭ Smart cards:

    Параметр Значение
    Величина разрядной емкости 100 пФ ± 10%
    Разрядное сопротивление 1500 Ом ± 5%
    Номинальное выходное (испытательное) напряжение 1500 В ± 15%
    Длительность фронта импульса на нагрузке 1.5 кОм по уровням 0.1-0.9 не более 15 нс
    Длительность спада импульса на нагрузке 1500 Ом до уровня 0.368 300 нс ± 10%
    Длительность спада импульса тока при коротком замыкании до уровня 0.368 150 нс ± 10%
    Полярность выходного напряжения положительная и отрицательная
    Период выходных импульсов 1с / 5c
    Габаритные размеры 450 мм х 434 мм х 169 мм
    Масса не более 5 кг
    Потребляемая мощность не более 10 Вт

  • Комплект поставки ИГЭ Smart cards

    № Наименование Количество
    1 Испытательный генератор ИГЭ Sc 1
    2 Делитель напряжения 1
    3 Измерительный шунт 1
    4 Сетевой кабель 1
    5 Предохранитель 1А 2
    6 Паспорт 1
