FSL — переносной анализатор спектра

Код товара: 53053

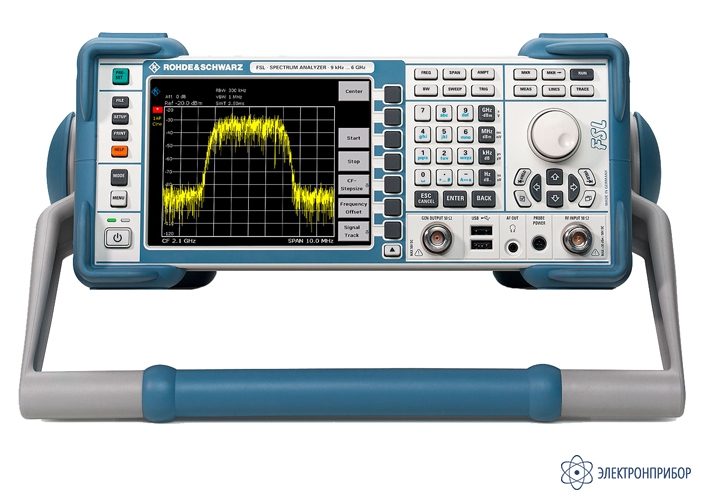

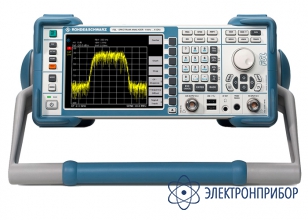

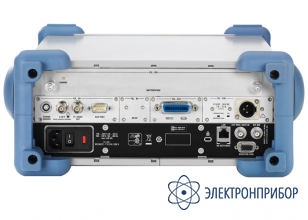

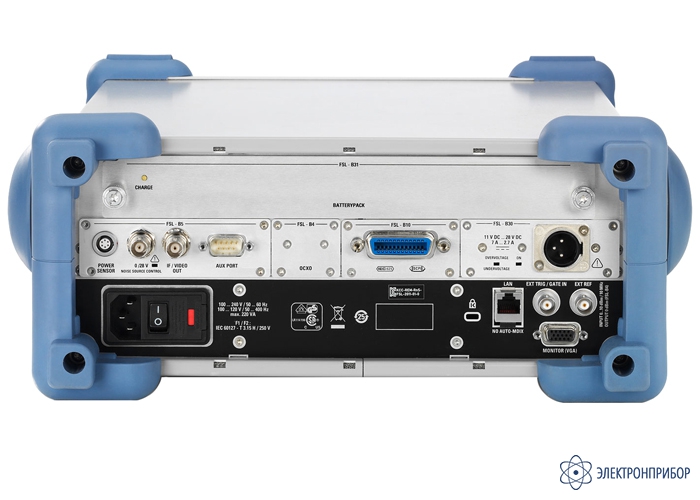

  • Переносной анализатор спектра FSL Переносной анализатор спектра FSL
    3 варианта исполнения

    Назначение переносного анализатора спектра FSL:

    FSL – это легкий и компактный анализатор спектра, обладающий набором функций, более свойственным анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества, а различные возможности питания, делают этот прибор уникальным решением как для лабораторных, так и для полевых условий.

    Переносной анализатор спектра FSL​ выпускается в нескольких исполнениях:

    • FSL3 - от 9 кГц до 3 ГГц;
    • FSL6  - от 9 кГц до 6 ГГц;
    • FSL18 - от 9 кГц до 18 ГГц.

    Особенности переносного анализатора спектра FSL:

    • Диапазон частот: от 9 кГц до 3 / 6 или 18 ГГц;
    • Полосы разрешения от 1 Гц до 10 МГц;
    • Полоса анализа 28 МГц;
    • Чувствительность: до -152 дБмВт;
    • Самый широкий набор функций в своем классе: Анализ модуляций; Измерительный приемник; Измеритель мощности; Измерения КШ и КУ; Измерения аналогового и цифрового кабельного ТВ; Анализатор цепей;
    • Различные варианты питания: от сети переменного тока; от источника постоянного тока; от аккумуляторной батареи;
    • Компактные размеры и небольшой вес.

    Описание переносного анализатора спектра FSL:

    FSL имеет широкий спектр стандартных функций, специальных детекторов и узкополосных фильтров, которые используются при решении повседневных задач спектрального анализа, в том числе с функциональностью ЭМС измерений. Значительно расширить возможности спектрального анализа позволит целый набор опций. FSL-K7 позволит проводить измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ. Спектрограмма (режим водопада) опция FSL-K14, будет полезна при анализе прерывистых сигналов. FSL-B8 стробируемая развертка позволит отобразить спектр модуляции сигналов GSM или WLAN. Для измерения передатчиков Bluetooth® пригодится опция FSL-K8. Набор прикладного ПО FSL-K72 …-K93 выполнит анализ сигналов базовых станций 3GPP FDD и сигналов WLAN, WiMAX. Опция FSL-K9 позволит использовать анализатор вместе с датчиками мощности. Для подключения датчиков (в зависимости от серии) потребуется: или плата дополнительных интерфейсов FSL-B5, или USB-адаптеры NRP-Z4/-ZKU для подключения к USB-разъему на передней панели прибора.

    Измерение коэффициента шума и усиления

    Опция FSL-K30, совместно с источником (генератором) шума, позволит проводить измерения КШ (0-35 дБ) и КУ (0-60 дБ) для различных типов испытываемых устройств. Для управления источником шума потребуется дополнительная плата FSL-B5. При измерении устройств с малыми (<5 дБ) значениями КШ и КУ можно воспользоваться внутренним (FSL-B22) или внешним предусилителем.

    Измерения аналогового и цифрового кабельного ТВ

    ТВ сигналы, как в прочем и все РЧ-сигналы, испытывают серьезные искажения. Некоторые из них вызваны неидеальным передатчиком, другие возникают в ТВ-кабеле, и, наконец, в каждой системе передачи присутствует тепловой шум. Очень часто даже невозможно определить, какой компонент системы вносит наибольшие искажения. Целью измерений параметров ТВ-сигналов, реализованных в опциях FSL-B6 и -K20, является анализ и разделение различных источников искажений и ошибочных параметров.

    Скалярный анализ электрических цепей

    Оборудованные следящим генератором модели .13 .16 и .28, позволяют быстро и просто измерять неравномерность АЧХ, фильтры и аттенюаторы. Маркеры, отмечающие спад сигнала на n дБ, определяют полосу пропускания полосовых фильтров по уровню 3 дБ одним нажатием кнопки. С помощью внешнего КСВ моста, станут доступны измерения потерь на отражение и степень согласования.

  • Технические характеристики переносного анализатора спектра FSL:

    Параметр Значение
    FSL3 FSL6 FSL18
    Диапазон частот 9 кГц – 3 ГГц 9 кГц – 6 ГГц 9 кГц – 18 (20) ГГц
    Разрешение по частоте 1 Гц
    Импеданс 50 Ω, тип разъема N-гнездо
    Стабильность опорного генератора (Старение)
    стандартно 1 × 10-6/год 1 × 10-7/год
    с опцией FSL-B4 1 × 10-7/год
    Полосы разрешения
    Свипирующие (по уровню -3 дБ) от 300 Гц до 10 МГц, с опц. FSL-B7 от 10 Гц
    БПФ-фильтры (по уровню -3 дБ) от 300 Гц до 30 кГц, с опц. FSL-B7 от 1 Гц
    ЭМИ-фильтры (по уровню -6 дБ) 9 кГц, 120 кГц, 1 МГц, с опц. FSL-B7 доп. 200 Гц
    Канальные от 300 Гц до 5 МГц, с опц. FSL-B7 доп. 100 и 200 Гц
    Полоса анализа Номинально 28 МГц
    Фазовый шум на частоте 500 МГц, нормированный к 1 Гц
    отстройка 10 кГц < -98 дБн, тип. -103 дБн
    отстройка 100 кГц < -98 дБн, тип. -105 дБн
    отстройка 1 МГц < -115 дБн, тип. -120 дБн
    Точка пересечения до +10 дБм (18 дБм тип.) до +10 дБм (13 дБм тип.)
    третьего порядка (TOI)
    Отображаемый средний уровень собственного шума (DANL) (нормированный к 1 Гц)
    Предусилитель выкл. / вкл.
    9 кГц – 1 МГц < -100 дБм / < -115 дБм <-100дБм / <-115дБм
    1 МГц – 10 МГц < -115 дБм / < -130 дБм <-115дБм / <-130дБм
    10 МГц – 50 МГц < -130 дБм / < -145 дБм <-130дБм / <-145дБм
    50 МГц – 3 ГГц < -140 дБм / < -152 дБм <-140дБм / <-152дБм
    3 ГГц – 5 ГГц < -136 дБм / < -146 дБм <-136дБм / <-149дБм
    5 ГГц – 6 ГГц < -130 дБм / < -140 дБм <-136дБм / <-145дБм
    6 ГГц – 12 ГГц <-136 дБм / -
    12 ГГц – 18 ГГц <-130 дБм / -
    18 ГГц – 20 ГГц <-123 дБм / -
    Встроенный аттенюатор 0-50 дБ с шагом 5 дБ 0-40 дБ шаг 5 дБ
    Детекторы пиковый (макс./мин.), автопиковый, отсчетов, СКЗ, квази-пиковый, среднего значения
    Погрешность измерения от 0,3 дБ до 1,2 дБ в зависимости от частоты
    Следящий генератор (только для моделей -13, -16, -28)
    Диапазон частот 1 МГц – 3 ГГц 1 МГц – 6 ГГц 10 МГц – 18 ГГц
    Диапазон мощности от -20 до 0 дБм с шагом 1 дБ от -30 до 0 дБм
    с шагом 10 дБ
    Общие характеристики
    Дисплей Цветной ЖК-дисплей с разрешением 640-480 пикселей
    Интерфейсы USB, LAN, GPIB (опция FSL-B10), VGA
    Аудио (АМ, ЧМ демодуляция) Выход наушников: 3,5 мм jack
    Питание Сеть переменного тока 100 – 240 В, 50 – 400 Гц
    От источника пост. тока (опция FSL-B30) Входное напряжение 10 – 28 В
    От аккумулятора (опция FPL1-B31) NiMH аккумулятор (нужно -B30)
    Диапазон рабочих температур от 0 °C до +50 °C
    Габаритные размеры (ШхВхГ) 409х152х466 мм с ручкой для переноски
    343х152х367 мм без ручки для переноски
    Масса <7 кг (без опций), < 8 кг с аккумулятором

  • Комплект поставки FSL

    № Наименование Количество
    1 Переносной анализатор спектра FSL в выбранном исполнении  1
    2 Одиночный комплект ЗИП 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
