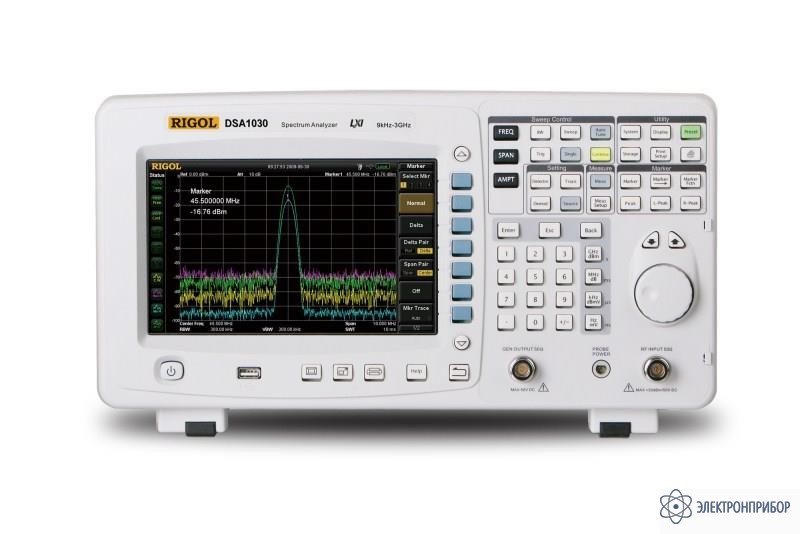

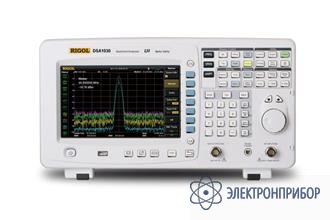

DSA1030 — анализатор спектра

Сохранить в PDF Распечатать
  • Назначение анализатора спектра DSA1030:

    Анализатор спектра Rigol DSA1030 обеспечивает измерения целого ряда параметров каналов систем связи, позволяя точно оценивать характеристики традиционной беспроводной телефонии и других систем связи с разделением каналов, а также их компонентов.

    Представляет собой легкий и компактный измерительный прибор с первоклассными для портативных приборов возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и выполнение наиболее высоких требований ВЧ применений.

    Стабильность, точность и доступная цена - главная цель при разработке серии DSA1000. В основе ее легло создание ядра для цифровой реализации всех ПЧ. Прибор DSA1030 с минимальной разрешающей способностью 100 Гц по полосе пропускания, фазовым шумом -80 дБн/Гц (типовое) при отстройке от несущей 10 кГц, отображаемым средним уровнем шумов до -138 дБм и полной погрешностью по амплитуде меньше 1.5 дБ, позволяет легче, чем когда-либо выполнять высокоточные измерения для любых применений.

    Особенности анализатора спектра DSA1030:

    • 8,5-дюймовый широкоформатный ЖК дисплей с разрешением 800×480 и высококачественными спектральными линиями для большого набора данных;
    • Удобный интуитивный графический интерфейс с различными опциями: LAN/USB хост, USB, VGA или GPIB;
    • Компактный и прочный дизайн - анализатор идеален для портативного использования вне помещения;
    • Различные функции измерений:
      — Мощность временного интервала;
      — Мощность канала;
      — Мощность по соседнему каналу;
      — Ширина занимаемой полосы пропускания;
      — Отношение несущей частоты к шуму;
      — Искажение гармоники;
      — Интермодуляционное искажение;
      — Подсчёт частот;
      — Количество измерительных точок (N), дБ;
      — Маркер шумов и т.д.
    • Автоматические функции и настройки;
    • Цифровая технология ПЧ. Преимущества:
      — Возможность измерять слабые сигналы, различать и измерять сигналы с разницей частоты в 10 Гц. Фильтр ПЧ позволяет настроить полосу пропускания и значительно уменьшает показатели среднего уровня шумов;
      — Высокая точность показаний амплитуды. Эта технология позволяет практически полностью устранить ошибки, вызванные переключением фильтра, погрешностью контрольного уровня и искажением шкалы, а также возникшие при переключении между линейной и логарифмической амплитудами;
      — Высокая надёжность. Технология ПЧ значительно упрощает аппаратную часть прибора, уменьшает неустойчивость системы, вызванную изнашиванием канала, и снижает термочувствительность, которая может привести к отказу элементов прибора;
      — Высокая скорость измерений. Улучшенная точность полосы пропускания и селективная способность фильтра. Минимизированное время сканирования.
  • Технические характеристики анализатора спектра DSA1030:

    Частота:

    x погрешность частоты + + (0,65% x полоса обзора)

    Частота
    Диапазон частот от 9 кГц до 3 ГГц
    Внутренняя
    Основная частота 10 МГц
    Скорость старения <3 мд/год
    Температурный дрейф от 20 °C до 30 °C <3 мд
    Точность считывания частоты
    Разрешение маркера интервал/ (точка развертки-1)
    Погрешность маркера ± (отображаемая частота + погрешность опорной частоты +1%
    +интервал +10% разрешение по полосе пропускания + разрешение маркера)
    Маркер частометра
    Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц
    Погрешность ± (отображаемая частота ? погрешность частоты + разрешение частометра)
    Интервал частот
    Диапазон 100 Гц
    Погрешность ± интервал / (точка развертки - 1)
    Однополосный фазовый шум
    Сигнал несущей частоты 10 кГц <-88 дБн / Гц typ.
    100 кГц <-100 дБн / Гц typ.
    11 МГц <-110 дБн / Гц typ.
    Полоса пропускания
    Разрешение по полосе пропускания (-3дБ) 10 Гц до 1 MГц, последовательно 1-3-10
    Погрешность разрешения по полосе пропускания < 5%, номин.
    Фильтр, разрешение форм-фактора (60 дБ: 3дБ) <5, номин.
    Полоса пропускания видеосигнала (VBW) (-3дБ) от 10 Гц до 3 МГц, последовательно 1-3-10

    Амплитуда:

    Диапазон измерения
    Диапазон DANL до +30 дБм
    Макс. значение уровня входного сигнала
    Постоянное напряжение 50 В
    Мощность РЧ незатухающей гармоники аттенюация РЧ ? 20 дБ 33 дБм (1 Вт)
    Макс. уровень искажения 40 дБм (10 Вт)
    Показатель среднего уровня шумов (DANL)
    аттенюация РЧ 0 дБ, полоса пропускания РЧ =100Гц, полоса пропускания ВЧ=10Гц, датчик выборки, trace average ? 50
    DANL (предусилитель вкл.) от 100 кГц до 10 МГц <-85 дБм - 3 f(MГц)дБ, typ. -125 дБм
    от 10 МГц до 2.5 ГГц <-138 dBm - 3 ? (f/MГц)дБ, typ. -130 дБм
    от 2.5 ГГц до 3 ГГц <-115дБм
    DANL (предусилитель выкл.) от 100 кГц до 10 МГц <-103 дБм - 3 f(MГц)дБ, typ. -143 дБм
    от 10 МГц до 2.5 ГГц <-138 dBm + 3 ?(f/MГц)дБ, typ. -148 дБм
    от 2.5 ГГц до 3 ГГц <-133дБм
    Просмотр уровня
    Логарифмическая ось от 1 дБ до 200 дБ
    Линейная ось от 0 до контрольного уровня
    Количество элементов изображения Обычный 601
    Полный экран 751
    Количество индикаций 3 + мат. индикации
    Показанные измерения собственная частота, отрицательный пик, положительный пик, частотная выборка, среднеквадратичная амплитуда, среднее значение напряжения
    Функция трассировки очистка записи, мин. и макс. удерживание, средние значения, просмотр, выключение
    Значения горизонтальной оси дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    Частотная характеристика
    Затухание в диапазоне радиочастот 10 дБ , relative до 50 MГц, от 20?C до 30?C
    Частотная характеристика
    (предусилитель выкл.)
    от 100 кГц до 3 ГГц <0.7 дБ
    Частотная характеристика
    (предусилитель вкл.)
    от 1 МГц до 3 ГГц <1.0 дБ
    Погрешность регулировки входной аттенюации
    Диапазон регулировки от 0 до 50 дБ, по 1 дБ
    Погрешность регулировки fc =50MГц, относительно 10 дБ, от 20 °C до 30 °C < (0.3 +0.01 ? настройки аттенюатора) дБ
    Погрешность абсолютной амплитуды
    Погрешность fc = 50 MГц, пиковый детектор, предусилитель выкл.,
    аттенюация РЧ 10 дБ, входной сигнал = -10 дБм, 20 °C до 30 °C
    ± 0.4 дБ
    Контрольный уровень
    Диапазон от - 100 дБм до + 30 дБм, по 1 дБ
    Разрешение Логарифмическая шкала 0.01 дБ
    Линейная шкала 4 знака
    Погрешность <0.1 дБ, номин.
    Погрешность измерений уровня
    Погрешность измерений уровня достоверность 95%, S/N > 20 дБ, полоса пропускания РЧ =
    полоса пропускания ВЧ = 1кГц,предусилитель выкл.,
    10 MГц < fc< 3 ГГц, от 20?C до 30 ?C
    <1.0 дБ, номин.
    КСВН входной РЧ
    затухание РЧ 10 дБ
    КСВН (коэффициент стоячей волны напряжения) от 100 кГц до 10 МГц <1.8
    от 10 МГц до 2.5 ГГц <1.5
    от 2.5 ГГц до 3 ГГц <1.8
    Интермодуляция
    Подавление 1ой гармоники (SHI) +35 дБм
    Интермодуляционное искажение 3-его порядка (TOI) fc > 30 МГц +7 дБм
    Помехи
    Видеочастота <-60 дБн
    Промежуточная частота <-60 дБн
    Собственные помехи <-88 дБм, об.
    Другие помехи относительно местного гетеродина приёмника (LO),
    относительно аналогово-цифрового преобразования,
    относительно субгармоники первого LO
    относительно гармоники первого LO
    <-60 дБн
    Входные взаимосвязанные помехи уровень : -30 дБм <-60 дБн, об.

    Развертка:

    Диапазон времени развертки 100 Гц + интервал ?3 ГГц от 10 мс до 3000 с
    интервал = 0 от 20 мкс до 3000 с
    Погрешность времени развертки 100 Гц + интервал +3 ГГц 5%, номин.
    интервал = 0 0.5%, номин.
    Режим развертки продолжительный, одиночный

    Функция запуска:

    Источник запуска свободный ход, видео, внешний запуск
    Уровень входа внешней синхронизации 5 В уровень TTL

    Выходы и входы:

    Вход РЧ
    Сопротивление 50 Ом
    Соединитель "гнездо" типа N
    Выход ИГ
    Сопротивление 50 Ом
    Подключение "гнездо" типа N
    Probe Power
    Вольтаж / Ток +15 В, <10% (150 мА)
    -12.6 В, <10% (150 мА)
    10 MГц опорная частота на входе / 10 MГц опорная частота на выходе / вход внешней синхронизации
    Подключение BNC вход
    Амплитуда эталонного сигнала, 10 МГц от 0 дБм до 10 дБм
    Вольтаж при запуске 5 В уровень TTL
    USB
    USB хост подключение разъем типа B
    протокол Версия 2.0
    USB подключение разъем типа A
    протокол Версия 2.0
    VGA
    Подключение совместимый с VGA, 15-pin мини D-SUB
    Разрешение 800?600, 60 Гц

    Общие характеристики:

    Дисплей
    Тип TFT LCD
    Разрешение 800 480
    Размер 8.5"
    Цвета 65536
    Поддерживаемые принтеры
    Протокол PictBridge
    Управление
    USB USB TMC
    LAN интерфейс 10/100 Base-T, RJ-45
    IEC/IEEE bus (GIB) с (в комплект не входит) USB-GPIB IEEE488.2
    Память
    Память флэш-диск (встроенный)
    USB диск (не входит в комплект)
    Хранения данных флэш-диск (встроенный) 2 Гб
    Источник питания
    Входное переменное напряжение от 100 В до 240 В, номин.
    Частота источника переменного тока от 45 Гц до 440 Гц
    Входное постоянное напряжение от 10 В до 18 В, номин.
    Потребляемая мощность стнд. 35 Вт, макс. 60 Вт
    Продолжительность работы
    при постоянном токе
    около 3 часов
    Температура
    Рабочая температура от 5 °C до 40 °C
    Температура хранения от -20 °C до 70 °C
    Габариты
    Ш х В х Г 399 х 223 х 159 мм
    Вес
    Без аккумулятора 6,2 кг
    С аккумулятором 7.4 кг
  • Комплект поставки DSA1030

    Наименование Количество
    Анализатор спектра RIGOL DSA1030 1
    Передняя панель 1
    Краткое руководство пользователя 1
    Диск с руководствами 1
    Кабель USB 1
    Кабель питания 1
