Psiber WireXpert 4500 — кабельный тестер для сертификации СКС (2500MHz)

Код товара: 44170
  • Является модификацией Psiber WireXpert

    • Гарантия

      12 месяцев

    • Производитель

      Softing It Networks

    • Артикул

      PS-WX4500

    Описание кабельного тестера для сертификации СКС (2500MHz) Psiber WireXpert 4500:

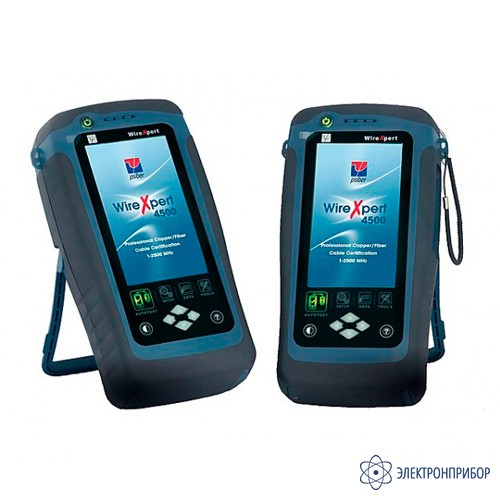

    Psiber WireXpert 4500 - кабельный анализатор последнего поколения для сертификации медной и оптической СКС до категории "7A" (класс FA) с частотным диапазоном 2500 МГц. Его появление стало настоящим прорывом в сертификации стремительно развивающихся кабельных систем. Возможности тестировать Class D/E/EA/FA, CAT 5e/6/6A будет недостаточно в скором будущем. Процесс разработки и принятия стандарта следующего поколения CAT8 для скоростей 40G и 100G уже запущен. Многим компаниям уже сейчас стоит задуматься о необходимости приборов, которые будут готовы к новым технологиям.

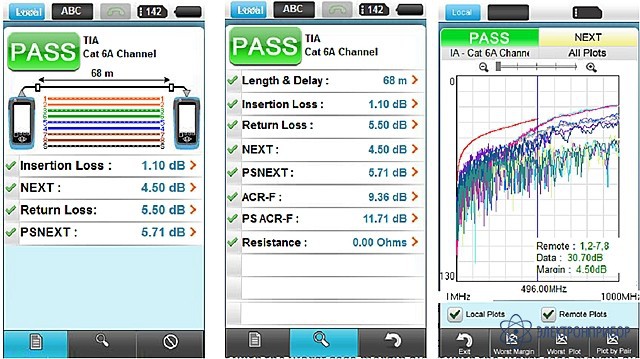

    Благодаря мощному процессору, Psiber WireXpert 4500 способен выполнить сложнейшие тесты за несколько секунд и выдать однозначный ответ проходит линия сертификацию или нет (Pass/Fail). Учитывая, что среда передачи данных может сильно отличаться, пользователь наверняка оценит универсальность этого устройства: сертификация витой пары всех категорий (в стандартной комплектации до CAT6A), патчкордов (опция), коаксиального кабеля (опция), оптического одномодового (SM) и многомодового (MM) волокна (опция), линий с много волоконными разъемами MPO (опция) и не только.

    В анализаторе есть ряд особенностей, которые облегчат работу пользователя. Удаленный блок Psiber WireXpert 4500 оснащен экраном, может запускать «Авто тест», просматривать и сохранять результаты тестирования, что может существенно сократит время тестирования.

    Особенности кабельного тестера для сертификации СКС (2500MHz) Psiber WireXpert 4500:

    • Сенсорные экраны на главном и удаленном модуле. Запуск теста с любого устройства;
    • Cертификация кабеля по всем существующим (Class D/E/EA/FA, Category 5e/6/6A) и будущим (CAT 8) стандартам;
    • Наибольший в отрасли частотный диапазон 2500Мгц для поддержки новых стандартов: TIA категории 8, ISO Класс I и Класс II;
    • Автотест Cat 6A длится менее 9 секунд;
    • Точность измерений подтверждена ETL и соответствует требованиям ISO Level V (проект), IV и TIA;
    • Уровень IIIe;
    • Сертификация одномодового (SM) и многомодового (MM) волокна;
    • На 64% быстрее ближайших конкурентов;
    • Создание профессиональной документации;
    • Тестирования линий с MPO разъемами;
    • Внутренняя память на 2000 результатов испытаний;
    • Прочный удароустойчивый корпус;
    • 8 часов работы от аккумулятора.

    Опции кабельного тестера для сертификации СКС (2500MHz) Psiber WireXpert 4500:

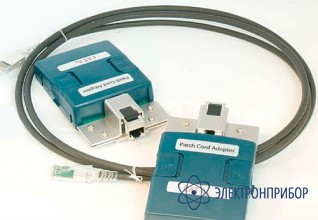

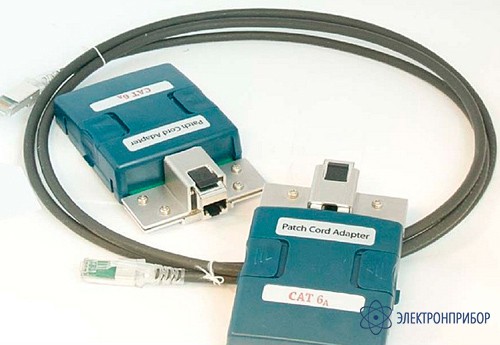

    • Тестирование патчкордов. WireXpert предлагает эффективный способ выявления и документирования состояния и производительности патчкордов. Благодаря быстрой двусторонней проверке, наборы для тестирования применяются как на производстве так и на входном контроле патчкордов непосредственно у пользователя. Для тестирования доступны патчкорды категорий: 5е,6,6А;

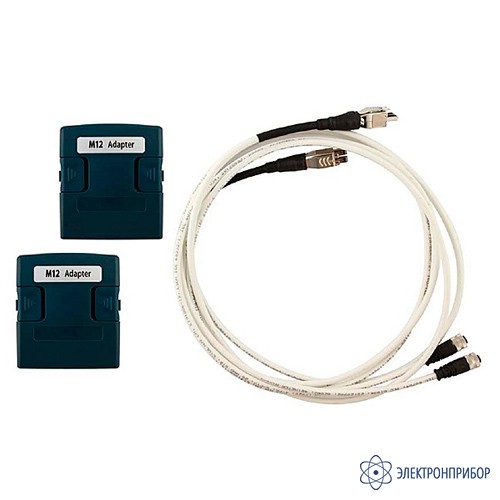

    • Тестирование Industrial Ethernet. С помощью дополнительного набора адаптеров (M12 adapter kit) WireXpert способен тестировать сети промышленного Ethernet с коннекторами М12. Также доступны комплекты с интерфейсом X-M12, которые позволяют работать с 10Гбит промышленным Ethernet кабелем;
    • Лабораторные испытания кабелей и компонентов. Существует возможность использования Анализатора для лабораторных испытаний. Для этого разработаны специальные универсальные адаптеры которые служат для тестирования S-параметров (параметры отраженной и падающей волн в тестируемых устройствах). Тестирование коаксиального кабеля также возможно с помощью дополнительных адаптеров.
    • MPO / MTP Тестирование. Оптические кабели и оборудование с разъемами MPO широко применяются именно в ЦОДах, так как в одном кабеле одновременно проходит 12 оптических волокон, за счет этого упрощается схема подключения и экономится место на оборудовании в целом, что уменьшает количество обычных оптических кабелей. Производить тестирование такого типа оптических кабелей и разъемов можно только соответствующими MPO модулями, которые есть далеко не у любого оптического тестера.

  • Технические характеристики кабельного тестера для сертификации СКС (2500MHz) Psiber WireXpert 4500:

    Параметр Значение
    Диапазон измеряемых частот От 1 до 2500 МГц
    Стандарты тестирования TIA 568-C.2 CAT 5e, 6, 6A, draft CAT 8
    ISO/IEC 11801, EN 50173 Class D, E, EA, F, FA, Draft Class I и Class II постоянная линия и канал CaT 5e, 6, 6A, 7, 7A и патч-корды
    Время автотеста – CAT 6A 9 сек.
    Время автотеста – Class FA 15 сек.
    Точность измерений Превосходит 1152 TIA IIIe, IEC 61935 уровень IV и ISO 61935-1 draft level V
    Длина линии, макс. До 500 м. (двустороннее тестирование)
    Срок службы адаптеров Канала: 10 000 подключений
    Постоянной линии: 5000 подключений

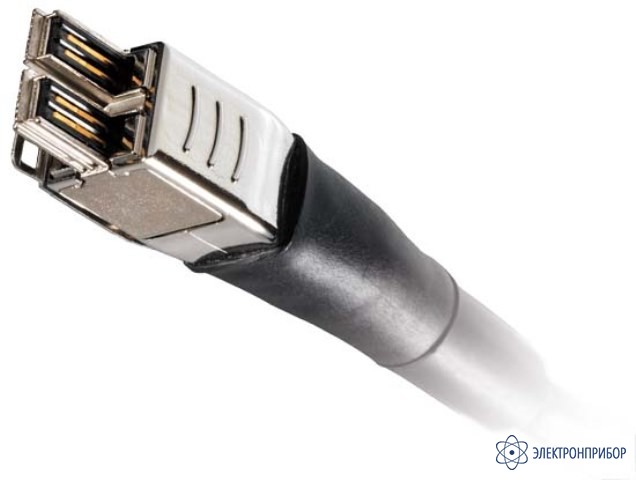

    Тестовые адаптеры RJ-45, TERA, GG45, M12
    Параметры тестирования медного кабеля Согласно TIA 1152, IEC 61935-1
    Схема разводки кабеля
    Затухание линии (Вносимые потери) от 0 до 70 дБ, ±0.1 дБ
    NEXT, PSNEXT: от 0 до 85 дБ, ±0.2 дБ
    ACRN, PSACRN: от от 0 до 85 дБ, ±0.5 дБ
    Возвратные потери: от 0 до 40 дБ, ±0.2 дБ
    Сопротивление цепи: от 0 до 40 Ом, ±0.1 Ом,
    Длина кабеля: от 0 до 500 м, ±0.5 м (двустороннее тестирование)
    Общая задержка распространения от 0 до 5000 ns, ±1 нс
    Смещение задержки сигнала между парами от 0 до 5000 нс, ±1 нс
    Определение повреждений.
    Расширенная диагностика Локатор повреждений на основе временной задержки для RL и NEXT
    Тестирование SM волокна
    (опция)    		 Длины волн 1310/1550 нм
    Длительность автотеста 6 секунд для двустороннего тестирования
    Тип коннектора SC, Опционально LC
    Стандарты тестирования TIA 568 C.3, IEC 14763-3
    Потери от 0 до 31dB ±0.2 дБ
    Длина линии от 0 до 20 000 м. ±1.5 м
    Выходная мощность: от -5 дБм до -9 дБм
    Чувствительность приемника: -40 дБм
    Тестирование MM волокна адптеры: WX_AD_VCL_MM2
    (опция)    		 Длины волн 850/1300нм
    Длительность автотеста 6 секунд для двустороннего тестирования
    Тип коннектора SC
    Стандарты тестирования TIA 568 C.3, IEC 14763-3
    Динамический диапазон 24 dB
    Потери от 0 до 24 дБ ±0.2 дБ
    Длина линии от 0 до 2000 м ±1.5 м
    Выходная мощность: от -4 дБм до -10 дБм
    Чувствительность приемника: -34 дБм
    Тестирование MM волокна адптеры Encircled-Flux (EF): WX_AD_EF_MM2
    (опция)    		 Длины волн 850/1300 нм
    Длительность автотеста 6 секунд для двустороннего тестирования
    Тип коннектора FC-SC
    Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1
    Динамический диапазон 12 dB
    Потери от 0 до 24 дБ ±0.2 дБ
    Длина линии от 0 до 2000 м ±1.5 м
    Выходная мощность: от -16 дБм до -20 дБм
    Чувствительность приемника: -40 дБм
    Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм

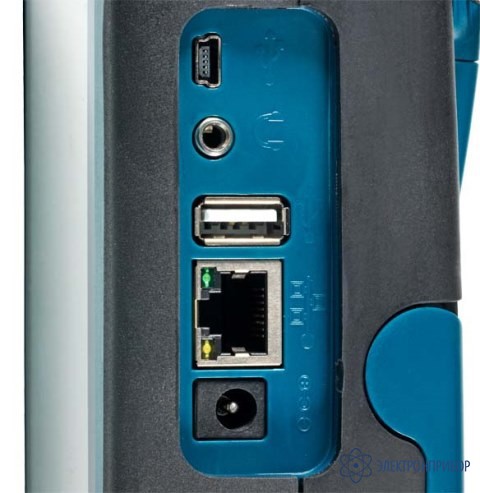

    Подключение и интерфейсы Разъем для подключения видеомикроскопа
    RJ45 Ethernet разъем
    USB интерфейс
    3,5 мм. разъем для подключения гарнитуры
    Разъем питания
    Защита по напряжению Есть (от телефонного напряжения)
    Корпус Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность
    Экран 5 дюймовый промышленный сенсорный экран на обоих устройствах
    Источник питания Адаптер переменного тока 100-240V на 12V, 3A
    Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы)
    Память 2000 протоколов испытаний медного кабеля
    Внешний USB накопитель
    Функции удаленного блока Просмотр и сохранение результатов теста, запуск автотеста
    Габариты 232 x 126 x 87 мм
    Вес 1,4 кг
    Рабочая температура От 0 до 40 ° C
    Температура хранения От -20 до 60 ° C
    Влажность От 10% до 80%
    Русскоязычный интерфейс Есть
    Поддерживаемые операционные системы и минимальные системные требования Microsoft Windows XP/7/8, 32 or 64 bits
    intel Core 2 Duo, 2Ghz
    200Mbof free disk space
    1Gb RAM
    Microsoft .neT framework 4.0

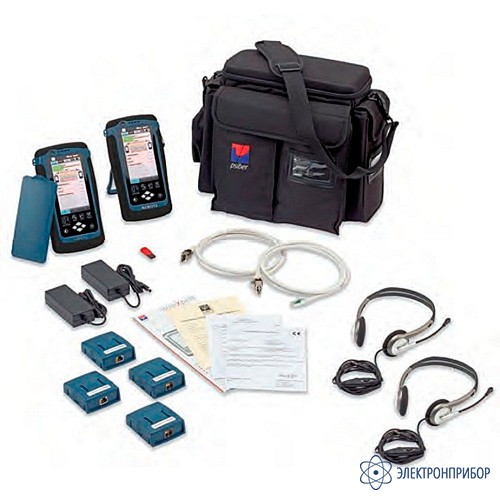

  • Комплект поставки Psiber WireXpert 4500

    № Наименование Количество
    1 Основной и удаленный модуль WireXpert 4500 1
    2 Аккумуляторная Li-ion батарея 2
    3 Стилус 2
    4 Защитная крышка на экран 2
    5 Адаптер для тестирования постоянной линии  CAT 6A 2
    6 Шнур для адаптеров постоянной линии CAT 6A 2
    7 Адаптер для тестирования канала CAT 6A 2
    8 USB накопитель с инструкцией и ПО 1
    9 Гарнитура 2
    10 Зарядное устройство AC 2
    11 Шнур питания 2
    12 Кейс для переноски 1
    13 Сертификат заводской калибровки 1
