Psiber WireXpert — кабельный тестер для сертификации СКС

Код товара: 30332
  • Назначение кабельного тестера для сертификации СКС Psiber WireXpert:

    Кабельный тестер Psiber WireXpert - это современная платформа для тестирования и сертификации кабельных систем, построенная на элементной базе последнего поколения.

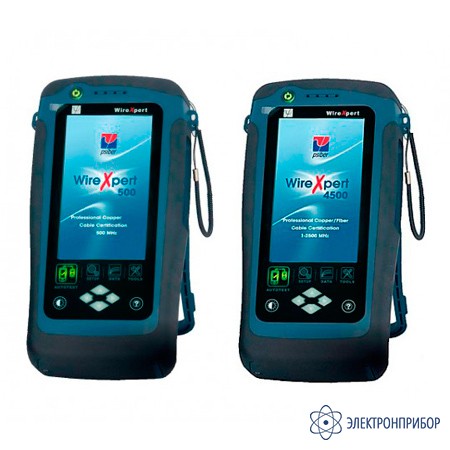

    Psiber WireXpert 500 - кабельный анализатор для сертификации медной СКС до категории 6A (класс EA) с частотным диапазон 500 МГц. Тестер предназначен для полноценного тестирования и сертификации медных линий СКС (Class D/E/EA и CAT 5e/6/6A). Не поддерживает работу с оптическими модулями!

    Psiber WireXpert 4500кабельный анализатор последнего поколения для сертификации медной и оптической СКС до категории "7A" (класс FA) с частотным диапазоном 2500 МГц. Его появление стало настоящим прорывом в сертификации стремительно развивающихся кабельных систем. Возможности тестировать Class D/E/EA/FA, CAT 5e/6/6A будет недостаточно в скором будущем. Процесс разработки и принятия стандарта следующего поколения CAT8 для скоростей 40G и 100G уже запущен.

    Прибор точно определяет место и причину неисправности по всей длине линии и рекомендует действия, необходимые для ее устранения. Частотный диапазон 1600 МГц превышает все существующие на данный момент стандарты.

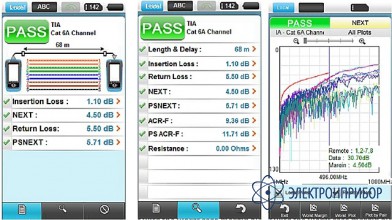

    Высококонтрастный сенсорный дисплей и продуманный интерфейс WireXpert позволяет быстро настроить прибор и протестировать кабельную систему, а ударопрочный пыле-влагозащищённый корпус отлично подходит для полевого тестирования.

    Особенности кабельного тестера для сертификации СКС Psiber WireXpert:

    • Сенсорные экраны на главном и удаленном модуле. Запуск теста с любого устройства;
    • Cертификация кабеля по всем существующим (Class D/E/EA/FA, Category 5e/6/6A) и будущим (CAT 8) стандартам (только в WireXpert 4500);
    • Наибольший в отрасли частотный диапазон 2500 Мгц для поддержки новых стандартов: TIA категории 8, ISO Класс I и Класс II (только в WireXpert 4500);
    • Автотест Cat 6A длится менее 9 секунд;
    • Точность измерений подтверждена ETL и соответствует требованиям ISO Level V (проект), IV и TIA  (только в WireXpert 4500);
    • Уровень IIIe (только в WireXpert 4500);.
    • Сертификация одномодового (SM) и многомодового (MM) волокна (только в WireXpert 4500);
    • На 64% быстрее ближайших конкурентов;
    • Создание профессиональной документации;
    • Тестирования линий с MPO разъемами;
    • Внутренняя память на 2000 результатов испытаний;
    • Прочный удароустойчивый корпус;
    • 8 часов работы от аккумулятора.

    Опции кабельного тестера для сертификации СКС Psiber WireXpert:

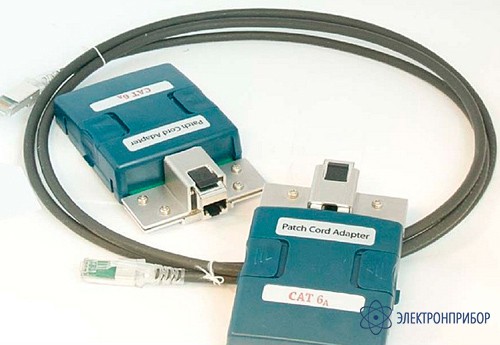

    • Тестирование патчкордов. WireXpert предлагает эффективный способ выявления и документирования состояния и производительности патчкордов. Благодаря быстрой двусторонней проверке, наборы для тестирования применяются как на производстве так и на входном контроле патчкордов непосредственно у пользователя. Для тестирования доступны патчкорды категорий: 5е,6,6А - WireXpert 500 и 5е,6,6А,7,7А - WireXpert 4500.

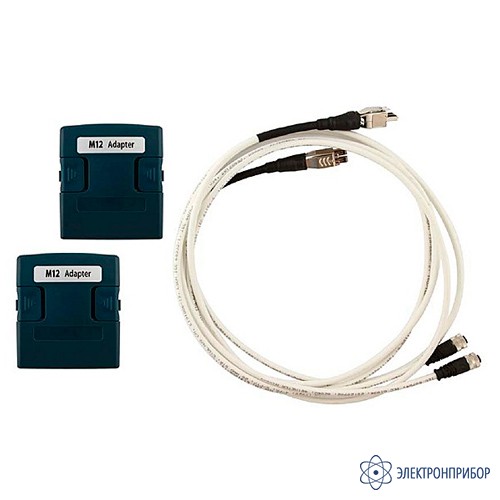

    • Тестирование Industrial Ethernet. С помощью дополнительного набора адаптеров (M12 adapter kit) WireXpert способен тестировать сети промышленного Ethernet с коннекторами М12. Также доступны комплекты с интерфейсом X-M12, которые позволяют работать с 10Гбит промышленным Ethernet кабелем;
    • Лабораторные испытания кабелей и компонентов. Существует возможность использования Анализатора для лабораторных испытаний. Для этого разработаны специальные универсальные адаптеры которые служат для тестирования S-параметров (параметры отраженной и падающей волн в тестируемых устройствах). Тестирование коаксиального кабеля также возможно с помощью дополнительных адаптеров;
    • MPO / MTP Тестирование (только в WireXpert 4500). Оптические кабели и оборудование с разъемами MPO широко применяются именно в ЦОДах, так как в одном кабеле одновременно проходит 12 оптических волокон, за счет этого упрощается схема подключения и экономится место на оборудовании в целом, что уменьшает количество обычных оптических кабелей. Производить тестирование такого типа оптических кабелей и разъемов можно только соответствующими MPO модулями, которые есть далеко не у любого оптического тестера.
  • Технические характеристики кабельного тестера для сертификации СКС Psiber WireXpert:

    Параметр Psiber WireXpert 500 Psiber WireXpert 4500
    Сертификация категории 3, 5, 5e, 6, 6A 3, 5, 5e, 6, 6A, 7, draft CAT 8
    Сертификация классов C, D, E, Ea C, D, E, Ea, F, Fa, Class I и Class II
    Аттестация 40GBASE-T 40GBASE-T
    Частотный диапазон, МГц 500 2500
    Время выполнения “Автотест” для кат. 6A <9 сек <9 сек
    Уровень точности IV V
    Количество отчетов, сохраненных во внутренней памяти (графические результаты, категория 6), шт 2000 2000
    Размер внутренней памяти 1 Gb 1 Gb
    Возможность расширение памяти USB USB
    Сенсорный цветной дисплей
    Экран на удалённом модуле с возможностью отображения результатов
    Сохранение результатов тестирования в графиках
    Тип батареи и время работы
    Возможность диагностики неисправностей
    Схема разводки (WireMap)
    Затухание
    Задержка распространения
    Возвратные потери
    Сопротивление
    ACR и PSACR
    NEXT и PSNEXT
    ELFEXT и PSELFEXT
    Библиотека типов кабелей
    USB интерфейс
    USB кабель
    RJ45 интерфейс для удалённого управления
    Адаптер для постоянного соединения и канала кат. 6А
    Адаптер для постоянного соединения и канала кат. 7/7А нет опция/опция
    Модули оптического тестера (SM/MM) - опция нет опция
    Оптический рефлектометр (OTDR) нет опция
    Поддержка оптических адаптеров (MPO) - опция нет опция
    Запуск процедуры “Автотест” с удаленного модуля
    Переговорное устройство
    Сумка для транспортировки
    ПО для обработки результатов

    • – функция доступна в стандартной комплектации;
    опция – приобретается дополнительно и не входит в стандартный комплект.

  • Комплект поставки Psiber WireXpert

    Наименование Количество
    1 Основной и удаленный модуль WireXpert выбранной модификации 1
    2 Аккумуляторная Li-ion батарея 2
    3 Стилус 2
    4 Защитная крышка на экран 2
    5 Адаптер для тестирования постоянной линии  CAT 6A 2
    6 Шнур для адаптеров постоянной линии CAT 6A 2
    7 Адаптер для тестирования канала CAT 6A 2
    8 USB накопитель с инструкцией и ПО 1
    9 Гарнитура 2
    10 Зарядное устройство AC 2
    11 Шнур питания 2
    12 Кейс для переноски 1
    13 Сертификат заводской калибровки 1
  • Модификации Psiber WireXpert

    Подберите модификацию по параметрам

    Сертификация категории
    Сертификация классов
    Частотный диапазон, МГц
