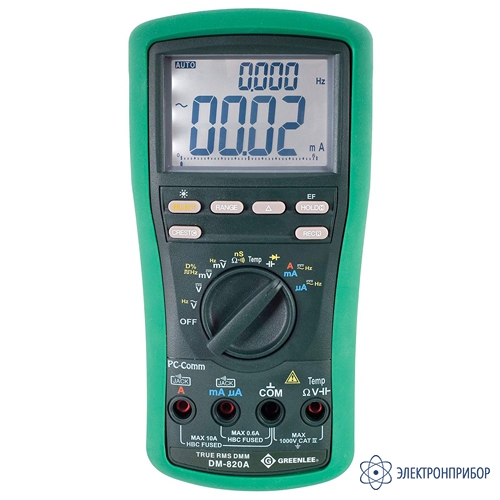

DM-820A — профессиональный цифровой мультиметр
Код товара: 50886-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
35059-13 до 21.02.2023
-
Производитель
-
Артикул
GT-DM-820A
Сертификаты
Назначение профессионального цифрового мультиметра DM-820A:
DM-820A - профессиональный цифровой мультиметр для диагностики электрических цепей с высокой точностью. Он имеет богатые функциональные возможности и позволяет выполнить множество сложных инженерных задач.
Мультиметр DM-820A проводит сделующие измерения:
- напряжение переменного и постоянного тока до 1000 В;
- бесконтактное определение напряжения;
- переменный и постоянный ток до 10 А;
- возможность измерения переменного тока до 400 А бесконтактным способом при помощи опции GT-CMA-40;
- частота до 9 кГц;
- емкость до 3 мФ;
- сопротивление жо 60 МОм;
- проводимость;
- коэффициент заполнения сигналов логического уровня;
- прозвонка контактов и проверка диодов;
- измерение температуры.
Сервисные функции профессионального цифрового мультиметра DM-820A:
- измерение среднеквадратического значения True RMS;
- фиксация пиковых значений функция;
- удержания результатов измерений;
- режим относительного нуля;
- аналоговая гистограмма 41 сегмент;
- автоматический и ручной выбор пределов измерения;
- сигнализация неправильного подключения;
- отображение 2-х режимов на экране;
- подсветка дисплея;
- автоотключение;
- связь с ПК.
При помощи программного обеспечения DMSC-9U (опция) возможна передача результатов измерения на ПК для сохранения или дополнительной обработки (построение графиков и таблиц).
-
-
Технические характеристики профессионального цифрового мультиметра DM-820A:
Точность Диапазон/Частота 50 - 60 Гц 40 - 500 Гц 500 Гц - 1 кГц 1 - 3 кГц 3 - 20 кГц Напряжение переменного тока 0 - 60 мВ ± (0,5% + 0,03 мВ) ± (0,8% + 0,04 мВ) ± (2,0% + 0,03 мВ) ± (2,0% + 0,03 мВ) ± (2,0% + 0,03 мВ) 60 - 600 мВ ± (0,5% + 0,3 мВ) ± (0,8% + 0,4 мВ) ± (2,0% + 0,3 мВ) ± (2,0% + 0,3 мВ) ± (2,0% + 0,3 мВ) 600 мВ - 9,999 В ± (0,5% + 0,003 В) ± (1,0% + 0,004 В) ± (1,0% + 0,004 В) ± (3,0% + 0,004 В) 3 дБ 9,999 - 99,99 В ± (0,5% + 0,03 В) ± (1,0% + 0,04 В) ± (1,0% + 0,04 В) ± (3,0% + 0,04 В) 3 дБ 99,99 - 999,9 В ± (0,5% + 0,3 В) ± (2,0% + 0,4 В) ± (2,0% + 0,4 В) ± (3,0% + 0,4 В) Не указывается Диапазон Погрешность Напряжение постоянного тока 0 - 60 мВ ± (0,12% + 0,02 мВ) 60 - 600 мВ ± (0,06% + 0,2 мВ) 600 мВ - 9,999 В ± (0,08% + 0,002 В) 9,999 - 99,99 В ± (0,08% + 0,02 В) 99,99 - 999,9 В ± (0,08% + 0,2 В) Погрешность Номинальная нагрузка Диапазон/Частота 50 - 60 Гц 40 Гц - 1 кГц для всех частот Переменный ток 0 - 600 мкА ± (0,6% + 0,3 мкА) ± (0,8% + 0,4 мкА) 0,08 мВ/мкА 600 - 6000 мкА ± (0,6% + 3 мкА) ± (0,8% + 4 мкА) 6000 мкА - 60 мА ± (0,6% + 0,3 мА) ± (0,8% + 0,04 мА) 2,1 мВ/мА 60 - 600 мА ± (1,0% + 0,3 мА) ± (1,0% + 0,4 мА) 600 мА - 6 А ± (0,8% + 0,006 А) ± (0,8% + 0,006 А) 0,02 В/А 6 - 10 А ± (0,8% + 0,06 А) ± (0,8% + 0,06 А) Измерение переменного тока величиной от 10 A до 20 A допускается в течение 30 секунд с 5-ти минутными перерывами на охлаждение. Диапазон Погрешность Номинальная нагрузка Постоянный ток 0 - 600 мкА ± (0,2% + 0,4 мкА) 0,08 мВ/мкА 600 - 6000 мкА ± (0,2% + 4 мкА) 6000 мкА - 60 мА ± (0,2% + 0,04 мА) 2,1 мВ/мА 60 - 600 мА ± (0,2% + 0,4 мА) 600 мА - 6 А ± (0,2% + 0,004 А) 0,02 В/А 6 - 10 А ± (0,2% + 0,04 А) Измерение постоянного тока величиной от 10 A до 15 A допускается в течение 30 секунд с 5-ти минутными перерывами на охлаждение. Диапазон Погрешность Типовое напряжение холостого хода Сопротивление, проводимость 0 - 600 Ом ± (0,1% + 0,3 Ом) 1,2 В постоянного тока 600 Ом - 6 кОм ± (0,1% + 0,003 кОм) 6 - 60 кОм ± (0,1% + 0,03 кОм) 60 - 600 кОм ± (0,1% + 0,3 кОм) 600 кОм - 6 МОм ± (0,1% + 0,003 МОм) 6 - 60 МОм ± (0,1% + 0,05 МОм) 99,99 нс ± (0,8% + 0,1 нс) 1,2 В постоянного тока Параметр Значение Проверка целостности цепи Пороговое значение появления тонального сигнала 20 - 300 Ом При 600 Время реакции менее 100 мс Проверка диодов Диапазон измерения 2,0 В Типовой ток тестирования 0,4 мА Напряжение холостого хода менее 3,5 Погрешность 1,0% + 0,001 В Диапазон Погрешность Емкость 0 - 60 нФ ± (0,8% + 0,03 нФ) 60 - 600 нФ ± (0,8% + 0,3 нФ) 600 нФ - 6 мкФ ± (1,0% + 0,003 мкФ) 6 - 60 мкФ ± (2,0% + 0,03 мкФ) 60 - 600 мкФ ± (3,5% + 0,5 мкФ) 600 мкФ - 6 мФ ± (5,0% + 0,005 мФ) 6 - 25 мФ ± (6,5% + 0,05 мФ) Функция Чувствительность (синусоидальный сигнал RMS) Диапазон Частота линейного уровня 60 мВ 40 мВ 15,00 Гц - 50,00 кГц 600 мВ 60 мВ 9,999 В 2,5 В 15,00 Гц - 10,00 кГц 99,99 В 25 В 999,9 В 100 В 600,0 мкА 45 мкА 15,00 Гц - 3,00 кГц 6000,0 мкА 600 мкА 60,0 мА 40 мА 600,0 мА 60 мА 6,0 А 4 А 10,0 А 6 А Диапазон Погрешность Погрешность для диапазонов измерения частоты 99,99 Гц ± (0,04% + 0,04 Гц) 999,9 кГц ± (0,04% + 0,4 Гц) 9,999 кГц ± (0,04% + 0,004 кГц) Параметр Значение Частота - логический уровень Диапазон измерения 5,00 Гц - 1,000 МГц Погрешность ± (0,004% + 4 единицы) Чувствительность 2,5 В (прямоугольный сигнал) Коэффициент заполнения Диапазон 0,00% - 100% Погрешность ± (3 единицы/кГц + 2 единицы) Частота выходного сигнала 5 Гц - 10 кГц Диапазон Погрешность Температура -50 °C до 1000 °C ± (0.3% + 2 °C) Типовое напряжение Гистограмма на дисплее Частотный диапазон Обнаружение электрического поля 10 - 36 В - 50 - 60 Гц 23 - 83 В -- 59 - 165 В --- 124 - 330 В ---- более 250 В ----- Общие характеристики Параметр Значение Дисплей Количество отсчетов 9999 Частота обновления 5 р/сек Аналоговая гистограмма 41 сегмент Условия эксплуатации Температура, °C 0 - 45 Влажность 0 - 80% (без конденсации) Высота над уровнем моря не более 2000 м Другие характеристики Питание батарея 9В Безопасность IEC61010-1, Cat IV 1000V -
Комплект поставки DM-820A
№ Наименование Количество 1 Профессиональный цифровой мультиметр DM-820A 1 -
Дополнительная комплектация DM-820A
-
Файлы для DM-820A
