CMI-600, СМИ-600, CMI600

Клещи электроизмерительные (токоизмерительные, токовые)

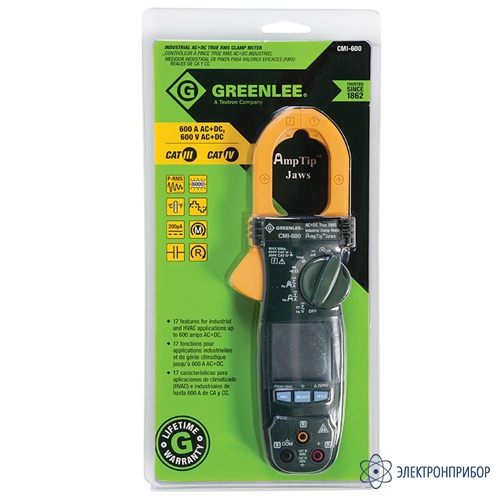

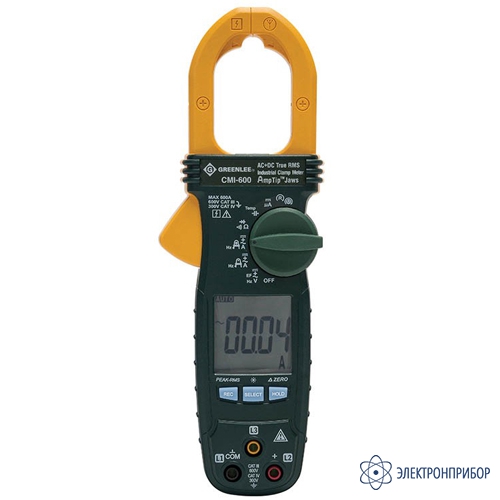

CMI-600 — промышленные токовые клещи

Код товара: 50734
  • 67607-17

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      67607-17 до 30.05.2022

    • Производитель

      Greenlee Textron, США

    • Артикул

      GT-CMI-600

    Сертификаты

    Описание промышленных токовых клещей CMI-600:

    CMI-600 - многофункциональные промышленные токовые клещи. Они способны измерить все основные параметры электрической цепи: ток, напряжение, сопротивление, емкость, частоту, обладают функциями прозвонки контактов и проверки диодов. Кроме того, CMI-600 имеют возможность определения последовательности фаз электрической сети и тестирования двигателей. Благодаря множеству сервисных функций, качественному исполнению и высокой точности измерений, CMI-600 станут надежным помощником в повседневной работе.

    Особенности промышленных токовых клещей CMI-600:

    • Постоянный ток в диапазоне мкА;
    • Переменный и постоянный ток до 600 А;
    • Переменное и постоянное напряжение до 600 В;
    • Бесконтактное определение напряжения;
    • Тестирование последовательности фаз и вращения двигателя;
    • Сопротивление до 60 кОм;
    • Емкость до 2500 мкФ;
    • Частота, прозвонка цепи и проверка диодов;
    • Температура;
    • Режим относительный измерений;
    • Фиксация максимального, минимального, среднего и текущего значения;
    • Режим AmpTip™ (измерение малых токов с высокой точностью);
    • Подсветка дисплея.

  • Технические характеристики промышленных токовых клещей CMI-600:

    Диапазон Погрешность на частоте 50 Гц - 60 Гц*
    Постоянный ток (микро амперный диапазон)
    200.0 мкА ± (1.0% + 0.5 мкА)
    2000 мкА ± (1.0% + 5 мкА)
    Переменный  ток (режим AmpTip™)
    0.00 A до 3.99 A ± (1.5% + 0.15 A)
    4.00 A до 60.00 A ± (1.5% + 0.05 A)
    Постоянный ток (режим AmpTip™)
    0.00 A до 3.99 A ± (2.0% + 0.15 A)
    4.00 A до 60.00 A ± (2.0% + 0.05 A)
    Переменный + постоянный ток (режим AmpTip™)
    0.00 A до 3.99 A ± (2.0% + 0.17 A)
    4.00 A до 60.00 A ± (2.0% + 0.07 A)
    Диапазон Погрешность на частоте
    50 Гц - 100 Гц*† 100 Гц - 400 Гц*† Комментарий
    Переменный ток (стандартный режим)
    0.00 A - 8.99 A ± (1.8% + 0.15 A) ± (2.0% + 0.15 A) * Макс пик-фактор <2: 1 при полной шкале и <4: 1 при половинной шкале.
    9.00 A до 60.00 A ± (1.8% + 0.05 A)  ± (2.0% + 0.05 A)
    60.0 A до 600.0 A ± (1.8% + 0.5 A) ± (2.0% + 0.5 A)
    Постоянный ток (Стандартный режим)
    0.00 A - 8.99 A ± (2.0% + 0.15 A)
    9.00 A до 60.00 A ± (2.0% + 0.05 A)
    60.0 A до 600.0 A ± (2.0% + 0.5 A)
    Постоянный + Переменный ток
    0.00 A до 8.99 A ± (2.2% + 0.15 A)  ± (2.7% + 0.17 A) † включает ошибку для соседних токоведущих проводников <0,01A /A.
    9.00 A до 60.00 A ± (2.2% + 0.05 A)  ± (2.7% + 0.07 A)
    60.0 A до 600.0 A ± (2.2% + 0.5 A) ± (2.7% + 0.7 A)
    Диапазон Погрешность в диапазоне 50 Гц - 60 Гц Комментарий
    Переменное напряжение
    600.0 ± (1.0% + 0.5 В) Входное сопротивление: 10 МОм, 100 пФ
    Постоянное напряжение
    600.0 ± (1.0% + 0.5 В) Входное сопротивление: 10 МОм, 100 пФ
    Переменное + постоянное напряжение
    600.0 ± (1.2% + 0.7 В)
    Бесконтактное определение напряжения
    10 В ~ 36 В -
    23 В ~ 83 В --
    59 В ~ 165 В ---
    124 В ~ 330 В ----
    250 В ~ 600 В -----
    Определение последовательности фаз
    Тест двигателей
    Функция Диапазон Чувствительность (синус RMS) * Диапазон измерений Погрешность
    Частота
    600 В 5.00 Гц ~ 999.9 Гц 50 В xx.xx ± (1.0% + 0.05 Гц)
    60.0 A AmpTip™ 50.00 Гц ~ 400.0 Гц 40 A xxx.x ± (1.0% + 0.5 Гц)
    60.00 A, 600.0 A 50.00 Гц ~ 400.0 Гц 40 A
    Диапазон Погрешность
    Сопротивление
    600.0 Oм ± (1.0% + 0.5 Oм)
    6.000 кОм ± (1.0% + 0.005 кОм)
    60.00 кОм ± (1.0% + 0.05 кОм)
    Прозвонка цепи
    Диапазон сопротивлений 10 Ом – 250 Ом; Время ответа: 32 мс
    Диапазон Погрешность Комментарий
    Емкость
    200.0 мкФ ± (2.0% + 0.4 мкФ)
    2500 мкФ ± (2.0% + 4 мкФ)
    Тестирование p-n
    2.000 В ± (1.5% + 0.005 В) Тестовый ток (тип): 0,3 мА
    Напряжение холостого хода (тип): <3,5 В постоянного тока
    Температура
    -40.0 °C ~ 99.9 °C ± (1.0% + 0.8 °C) * Точность термопары K-типа не включена в расчет общей погрешности. Термопары соответствуют стандарту JIS C 1602-1981.
    100 °C ~ 400 °C ± (1.0% + 1 °C)
    Параметр Значение
    Общие характеристики
    Тип дисплея LCD, 3-5/6 дюймов, цифровой, максимальное число на дисплее –  6000
    Изменение полярности Автоматически
    Время обновления 5 раз/сек
    Питание Две батареи 1.5 V типа AAA  (NEDA 24A или IEC LR03)
    Габариты 222 мм x 76 мм x 37 мм
    Условия эксплуатации
    Температура 0 °C ... 31 °C
    Относительная влажность 0% ... 80% без конденсации
    Высота над уровнем моря до 2000 м
    Условия хранения
    Температура -20 °C до 60 °C
    Относительная влажность 0% до 80% без конденсации (с извлеченной батареей)

  • Комплект поставки CMI-600

    № Наименование Количество
    1 Промышленные токовые клещи CMI-600 1
