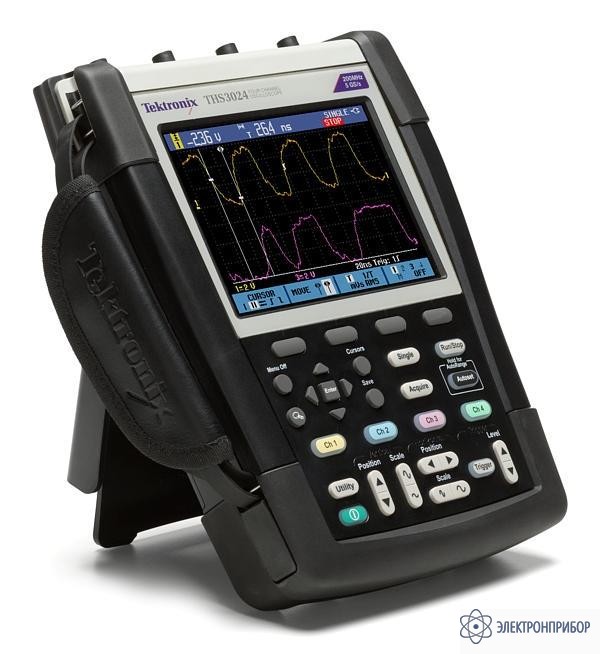

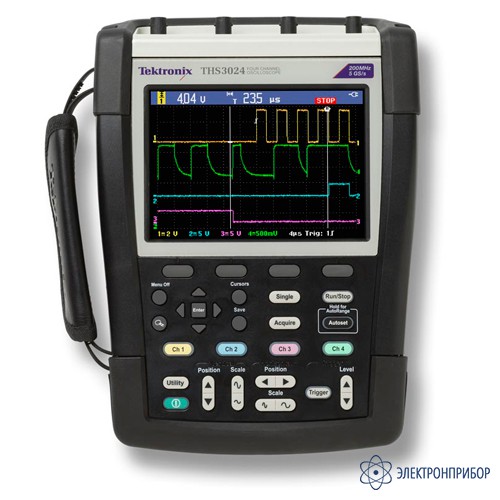

THS3014 — осциллограф портативный

Код товара: 44413
  • Осциллограф портативный THS3014 Осциллограф портативный THS3014 Осциллограф портативный THS3014
    2 варианта исполнения

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

    • Производитель

      Tektronix, США

    Описание осциллографа портативного THS3014:

    Осциллограф цифровой портативный THS3014 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных цифровых осциллографов. Будучи разработанным для специалистов по обслуживанию производства, цифровой осциллограф THS3014 приспособлен к эксплуатации в суровых производственных условиях и может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей. Наличие в цифровом осциллографе THS3014 гальванической развязки входных каналов позволяет выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления. Благодаря питанию от батарей, портативный цифровой осциллограф THS3014 является удобным инструментом при работе в полевых условиях.

    Для заказа доступна базовая комплектация осциллографа THS3014, а также разширенная: в комплект поставки модели THS3014-TK дополнительно входят: специальный жёсткий кейс, мягкий чехол для пробника, два набора принадлежностей для замены пробника.

  • Технические характеристики осциллографа портативного THS3014:

    Параметр Значение
    Параметры вертикальной системы
    Количество каналов 4 изолированных
    Полоса пропускания 100 МГц
    Время нарастания 3,5 нс
    Ограничение полосы пропускания 20 кГц, 20 МГц
    Связь по входу AC, DC
    Входной импеданс 1 МОм±1%, 14 пФ±2 пФ
    Коэффициент вертикального отклонения 2 мВ/дел…100 В/дел
    Вертикальное разрешение 8 бит
    Погрешность усиления постоянного напряжения ±2,1%
    Максимальное входное напряжение (1 МОм) 300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема
    300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1)
    Плавающий потенциал 1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора
    Горизонтальная система
    Максимальная частота дискретизации 2,5 Гвыб/с (1,25 Гвыб/с - на канал)
    Максимальная глубина записи 10 К ;
    30 К в режиме самописца ( 4 мс …2 мин/с)
    Коэффициент развертки 5 нс/дел….4 с/дел
    Погрешность горизонтальной развертки ±100 ppm + 0.04 дел
    Система синхронизации
    Источник запуска каналы 1,2,3,4
    Режимы запуска авто, нормальный, одиночный
    Тип связи DC, ФВЧ, шумоподавление
    Уровень запуска ± 4 деления
    Тип запуска по фронту: нарастание, спад
    по длительности: от 50 нс
    по событию: от 2 до 99
    по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов
    с прогрессивной разверткой: 14 кГц…65 кГц
    Режимы сбора данных
    Обычный режим сэмплирование
    Пиковый детектор 8 нс на развертках 5 мкс/дел…120 с/дел
    Усреднение 2, 4, 8, 64 выборки
    Самописец на развертках медленнее или равной 4 мс/дел
    Регистратор данных 100 кадров во внутреннюю память или USB
    Сравнение с опорными осциллограммами 4
    Измерения
    Курсорные измерения время, частота (1/T), Вольт, Ватт, время нарастания/спада
    Автоматические измерения 21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 Ω и 600 Ω
    TrendPlot™ запись и графическое отображение 4 автоматических измерения.
    Математические операции Сложение, вычитание, умножение, БПФ;
    БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское;
    Шкала - линейная, логарифмическая
    Общие характеристики
    Дисплей ЖК, цветной, 6 дюймов (15,3 см), разрешение 320х240, формат YT или XY
    Сохранение 4 опорные осциллограммы
    30 осциллограмм во внутреннюю память
    10 записей во внутреннюю память со 100 кадрами воспроизведения
    запись в режиме самописца и TrendPlot™
    9 BMP изображений во внутреннюю память,
    256 BMP изображений на USB носитель
    Входы/выходы USB-host
    USB-device
    Компенсация пробников амплитуда 1, 225 Вп-п/частота 500 Гц
    Питание Батарея Li-Ion 10,8 В; перезаряжаемая
    Время работы от батареи 7 часов
    Время заряда батареи 5 часов
    Питание сети напряжение 100 В…240 В AC±10%
    частота 50 Гц…60 Гц
    Размеры 265 х 190 х 70 мм
    Вес 2,2 кг (с батареей)

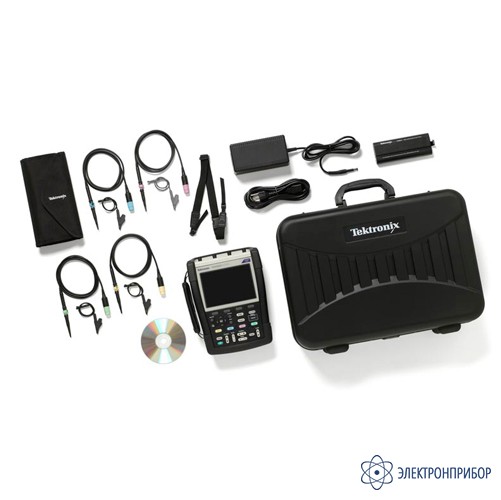

  • Комплект поставки THS3014

    № Наименование THS3014 THS3014-TK
    1 Осциллограф портативный THS3014 1 1
    2 Пассивные пробники THP0301-Y/B/M/G 300 МГц 10X 4 4
    3 Литий-ионная аккумуляторная батарея 1 1
    4 Ремешок на руку (прикреплен к прибору) 1 1
    5 Плечевой ремень 1 1
    6 Кабель с разъемами USB-A и miniUSB-B для подключения к ПК 1 1
    7 Руководство по вводу в эксплуатацию и по безопасности 1 1
    8 Компакт-диск с документацией 1 1
    9 Сетевой адаптер с кабелем питания 1 1
    10 Мягкая сумка ACHHS 1 -
    11 ПО OpenChoice® для работы с настольным ПК 1 1
    12 Сертификат калибровки и документ о регистрации системы контроля качества ISO9001 1 1
    13 Специальный жёсткий кейс - 1
    14 Мягкий чехол для пробника - 1
    15 Набор принадлежностей для замены пробника - 2
