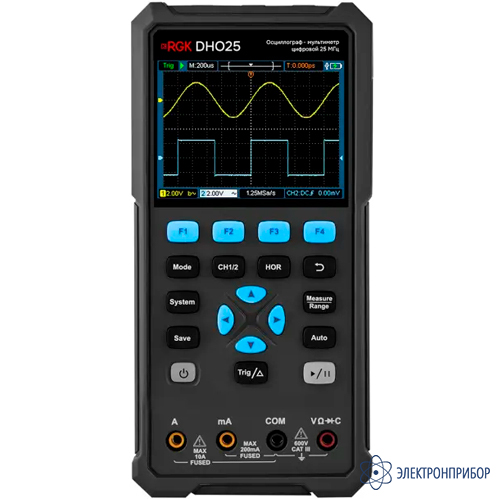

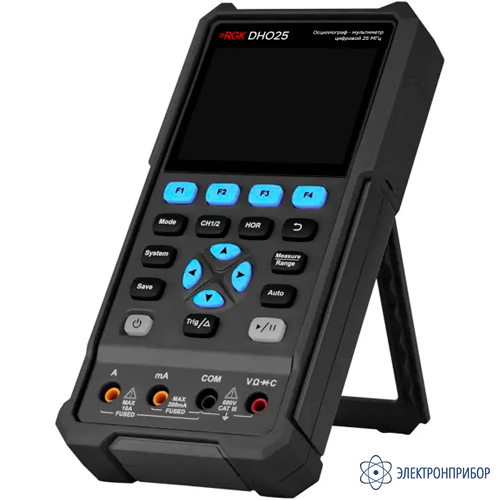

RGK DHO25 осциллограф-мультиметр
Код товара: 86197-
2-2 дня
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
97934-26 до 10.03.2031
-
Производитель
-
Артикул
727571
Сертификаты
Назначение осциллографа-мультиметра RGK DHO25:

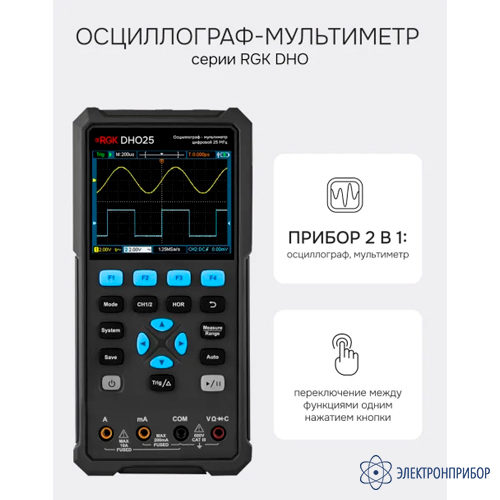

Осциллограф-мультиметр RGK DHO25 специально разработан для мобильных измерений. Он выполнен в прочном компактном корпусе и объединяет в себе функциональные возможности двух наиболее востребованных диагностических инструментов, обеспечивая точное измерение электрических параметров и отображение формы сигналов в полосе частот до 25 МГц, при максимальной частоте дискретизации 250 Мвыб/с. Данная модель обладает самой привлекательной ценой среди изделий своей линейки и пользуется популярностью среди специалистов сервисных и ремонтных служб, а также домашних мастеров.
Особенности осциллографа-мультиметра RGK DHO25:

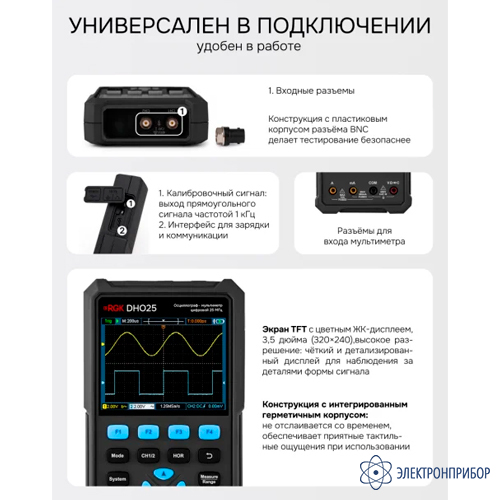

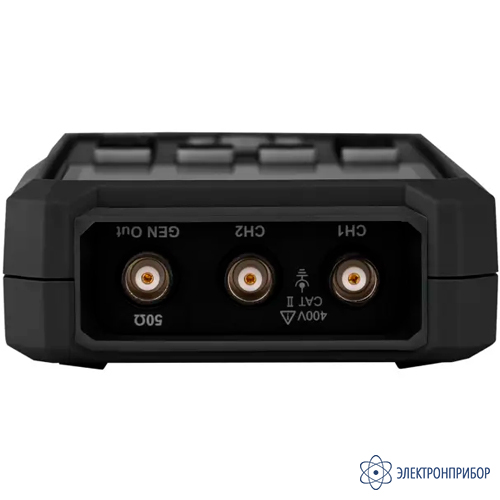

- 2-канальное исполнение осциллографа позволяет одновременно визуально контролировать два различных сигнала, например, на входе и выходе тестируемого устройства либо от разных, работающих параллельно контуров, повышая эффективность диагностики;

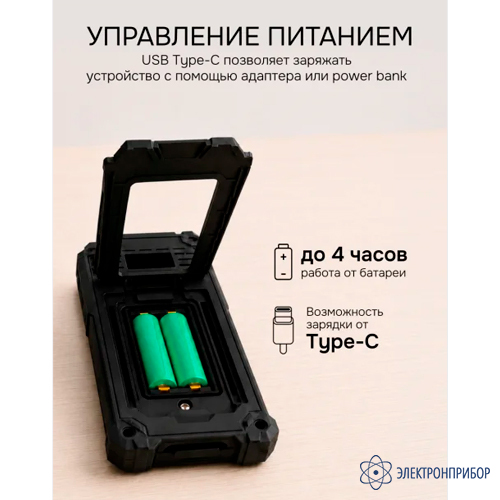

- комбинированное питание – при автономном применении цифровой осциллограф работает от сменных аккумуляторов популярного формата 18650, а также может функционировать от подключаемого через порт USB-C повербанка; для эксплуатации в стационарных условиях служит сетевой адаптер;
- встроенная энергонезависимая память дает возможность сохранять осциллограммы и снимки с экрана, используя их для сравнения или передачи на ПК, а также группы настроек для быстрого вызова.
Описание осциллографа-мультиметра RGK DHO25:

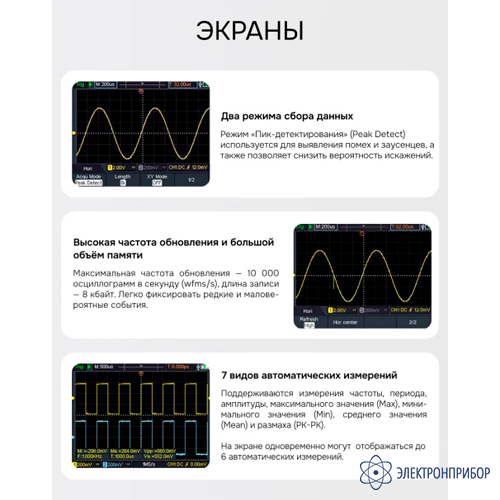

От более дешевых устройств подобного типа других производителей осциллограф-мультиметр RGK DHO25 отличается повышенной частотой обновления, до 10 000 осц/с, и увеличенной длиной записи, до 8 Кб, благодаря чему подходит для отслеживания сложных сигналов, позволяя регистрировать редкие непериодические события. Изделие поддерживает режим детектирования пиков, эффективнее выявляя помехи. Как мультиметр, прибор способен измерять переменное напряжение номиналом до 750 В и постоянное напряжение до 1000 В, а выполняя функции осциллографа выдерживает напряжение на входах до 400 В, обеспечивая возможность тестирования электросилового оборудования, в том числе трехфазного. Определяя истинное среднеквадратическое значение переменного напряжения и силы тока в режиме мультиметра, прибор выдает более точные показания при искажении синусоидальной формы сигнала, благодаря чему подходит для промышленного применения.

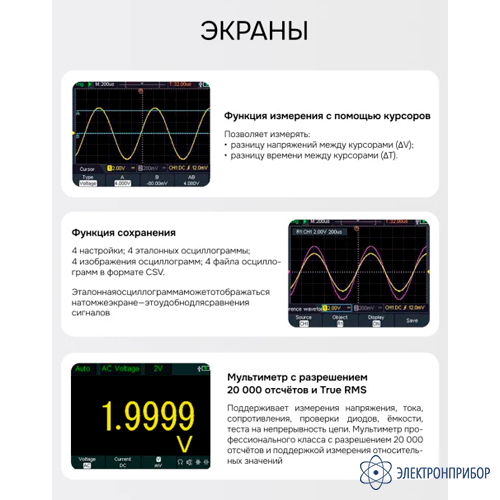

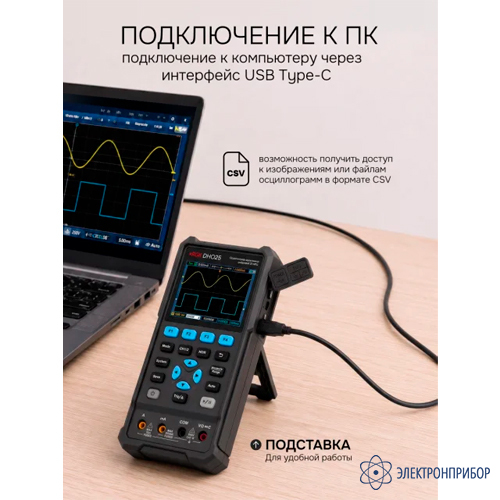

При отслеживании формы сигналов осциллограф-мультиметр способен фиксировать 7 видов основных параметров в автоматическом режиме, а также поддерживает курсорные измерения. При подключении к ПК по USB каналу реализуется дистракционный режим работы.
-
-
Технические характеристики осциллографа-мультиметра RGK DHO25:

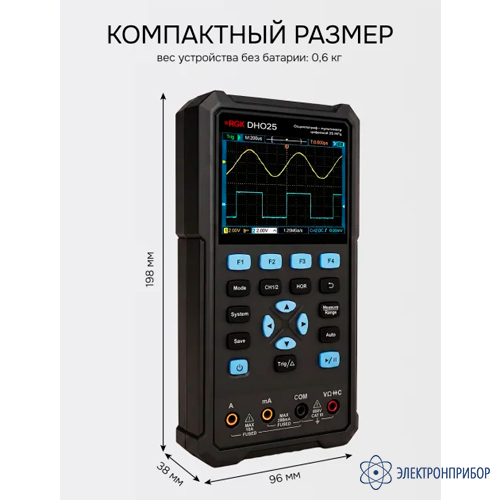

Параметр Значение Количество каналов 2 Полоса пропускания 25 МГц Частота дискретизации 250 Мвыб/с Наличие генератора сигналов нет Входное сопротивление 1 ± 0,02 МОм Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел Пределы допускаемой относительной погрешности коэффициента отклонения ±3 % Диапазон значений коэффициента развертки (с шагом 1-2-5) от 5 до 1000 нс/дел Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001 % Время нарастания переходной характеристики для модификаций 14 нс Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4 % Переменное напряжение 200 мВ - 750 В Постоянное напряжение 200 мВ - 1000 В Переменный ток 200 мА - 10 А Постоянный ток 200 мА - 10 А Сопротивление 200 Ом - 100 МОм Ёмкость 20 нФ - 2 мФ Напряжение переменного тока от 100 до 240 В Частота переменного тока 50 Гц Потребляемая мощность 5 Вт Питание от батареи, напряжение постоянного тока 3,7 В Температура окружающей среды от 0°C до 40°C Относительная влажность 90% Размеры 198 x 96 x 38 мм Вес 0,6 кг Метрологические характеристики в режиме измерения напряжения постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,005·Uизм + 10·k) 2 В 0,0001 В ±(0,003·Uизм + 5·k) 20 В 0,001 В 200 В 0,01 В 1000 В 0,1 В Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В. Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,008·Uизм + 10·k) 2 В 0,0001 В 20 В 0,001 В 200 В 0,01 В 750 В 0,1 В ±(0,01·Uизм + 10·k) Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. Метрологические характеристики в режиме измерения силы постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,008·Iизм + 10·k) 10 А 0,001 А ±(0,025·Iизм + 10·k) Примечание: Iизм – измеренное значение силы постоянного тока, мА, А. Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,01·Iизм + 10·k) 10 А 0,001 А ±(0,028·Iизм + 10·k) Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. Метрологические характеристики в режиме измерения электрического сопротивления постоянному току Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 Ом 0,01 Ом ±(0,008·Rизм + 10·k) 2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k) 20 кОм 0,001 кОм ±(0,008·Rизм + 3·k) 200 кОм 0,01 кОм 2 МОм 0,0001 МОм 20 МОм 0,001 МОм ±(0,01·Rизм + 3·k) 100 МОм 0,01 МОм ±(0,05·Rизм + 10·k) Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. Метрологические характеристики в режиме измерения электрической ёмкости Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 20 нФ 0,001 нФ ±(0,03·Cизм + 10·k) 200 нФ 0,01 нФ 2 мкФ 0,0001 мкФ 20 мкФ 0,001 мкФ 200 мкФ 0,01 мкФ 2 мФ 0,0001 мФ Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ. -

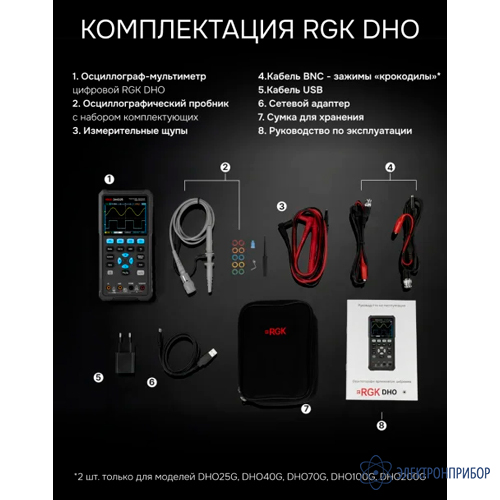

Комплект поставки RGK DHO25
№ Наименование Количество 1 Осциллограф-мультиметр RGK DHO25 1 2 Комплект измерительных щупов 1 3 Кабель BNC - зажимы "крокодилы" 1 4 Сетевой адаптер 1 5 Кабель USB 1 6 Осциллографический пробник с набором комплектующих 1 7 Руководство по эксплуатации 1 -
Файлы для RGK DHO25
