HDS1021M-N — скопметр цифровой

Код товара: 49380

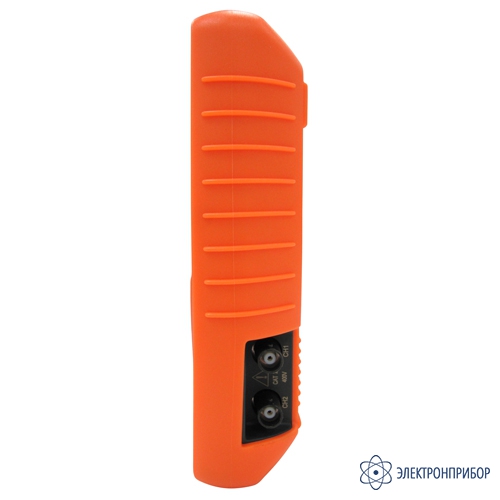

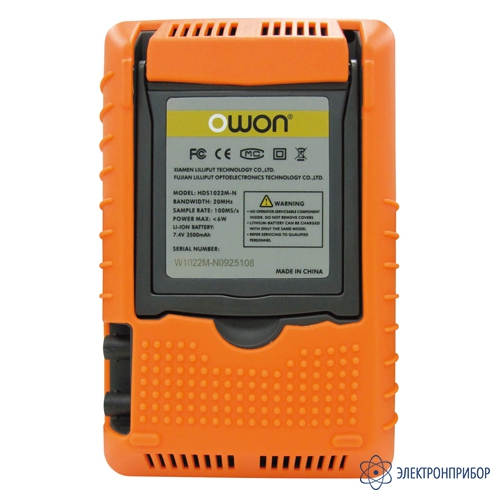

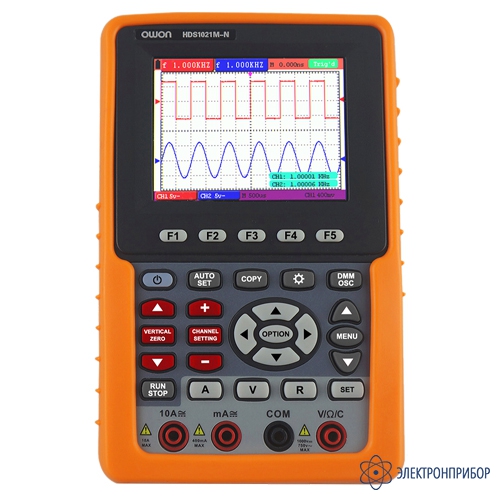

  • Скопметр цифровой HDS1021M-N Скопметр цифровой HDS1021M-N Скопметр цифровой HDS1021M-N

    • Гарантия

      14 месяцев

    • Производитель

      OWON, Китай

    • Артикул

      177549

    Назначение скопметра цифрового HDS1021M-N:

    HDS1021M-N одноканальный портативный цифровой осциллограф OWON. Осциллограф HDS1021M-N имеет полосу пропускания 20 МГц, скорость выборки 500 МВ/с и объем памяти 6000 точек. Осциллографом реализуются функции как курсорных так и автоматических измерений, так же портативный осциллограф HDS1021M-N имеет встроенный мультиметр позволяющий реализовывать измерения напряжения, тока, сопротивления и ёмкости, а также выполнять тестирование цепи на проводимость и проводить проверку диодов. Осциллограф HDS1021M-N оснащен ярким дисплеем диагональю 3.7" (9.5 см).

    Особенности скопметра цифрового HDS1021M-N:

    • Полоса пропускания осциллографа: 20 МГц;
    • Макс. частота дискретизации: в реальном времени 500 МВ/с;
    • Количество каналов: 1;
    • Глубина памяти 6K, вертикальное разрешение 8 бит;
    • Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
    • Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
    • Автоматические измерения 20 параметров;
    • 4 ячейки памяти для запоминания осциллограмм;
    • Математические функции: сложение, вычитание, умножение, деление, FFT;
    • Режим курсорных измерений;
    • Регистратор до 1000 фреймов, регулируемая чувствительность запуска, сохранение осциллограмм нажатием одной кнопки;
    • Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест;
    • Новый дизайн и более удобное управление;
    • Кнопка управления подсветкой, дата и время;
    • Цветной ЖК-дисплей (3.7"), разрешение 640x480;
    • Интерфейсы: USB device, USB диск;
    • Встроенный литиевый аккумулятор обеспечивает до 6 часов автономной работы.

  • Технические характеристики скопметра цифрового HDS1021M-N:

    Параметр Значение
    ОСЦИЛЛОГРАФ
    Полоса пропускания 20 МГц
    Скорость нарастания фронта ≤ 17,5 нс
    Количество каналов 1 канал + DMM
    Чувствительность по вертикали от 5 мВ/дел до 5 В/дел.
    Погрешность измерений 3%
    Разрешение по вертикали 8 бит
    Скорость развертки от 5 нс/дел. до 100 с/дел.
    Входные параметры
    Входной импеданс 1 МОм, 10 пФ
    Режимы входа AC, DC, GND
    Максимальное входное напряжение ± 400 В ампл., САТI, САТII
    Коэффициент деления (стандартных пробников) х1; х10
    Корекция по поэффициенту пробника х1; х10; х100; х1000
    Система синхронизации
    Режимы синхронизации авто, нормальный, единичный захват
    Условия синхронизации по уровню, видео, альтернативый
    Система цифровой обработки
    Тип выборки в реальном времени
    Скорость выборки 500МВ/с
    Объем памяти 6 К
    Режим выборки прямая выборка, регистрация пиков, усреднение
    Алгоритм востановления сигнала sin(x)/x
    Система измерений и математической обработки
    Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
    Функции математические сложение, вычитание, умножение, деление, БПФ
    МУЛЬТИМЕТР
    Предел измерения Разрешение Точность
    Постоянное напряжение (VDC)
    Входной импеданс: 10 МОм.
    Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения).
    400,0 мВ 100 мкВ ±(1%+2)
    4,000 В 1 мВ
    40,00 В 10 мВ
    400,0 В 100 мВ
    1000,0 В 1 В
    Переменное напряжение (VAC)
    Входной импеданс: 10 МОм.
    Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение).
    Частотный диапазон: 40–400 Гц.
    Отображаемое значение: эффективное значение синусоидальной волны.
    4,000 В 1 мВ ±(1%+3)
    40,00 В 10 мВ
    400,0 В 100 мВ
    750,0 В 1 В ±(1,5%+3)
    Постоянный ток (DC)
    40,00 мА 10 мкА ±(1,5%+1)
    400,0 мА 100 мкА ±(1,5%+1)
    10 А 10 мА ±(3%+3)
    Переменный ток (АC)
    40,00 мА 10 мкА ±(1,5%+1)
    400,0 мА 100 мкА ±(2%+1)
    10 А 10 мА ±(5%+3)
    Сопротивление
    400,0 Ом 0,1 Ом ±(1%+3)
    4,000 кОм 1 Ом ±(1%+1)
    40,00 кОм 10 Ом
    400,0 кОм 100 Ом
    4,000 МОм 1 кОм
    40,00 МОм 10 кОм ±(1,5%+3)
    Емкость
    51,20 нФ 10 пФ ±(3%+3)
    512,0 нФ 100 пФ
    5,120 мкФ 1 нФ
    51,20 мкФ 10 нФ
    100 мкФ 100 нФ
    Параметр Значение
    Проверка диодов
    Диапазон напряжений 0–1,5 В
    Прозвонка электрических цепей
    Если сопротивление обследуемой цепи менее 50 Ом звучит сигнал
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Питание 100-240 В  / Li-ion 7.4 В (автономная работа 6 часов)
    Дисплей 3,7" технология TFT, подсветка LCD
    Разрешение дисплея 640 х 480
    Размеры 18 см х 11,5 см х 4 см
    Масса 645 г

  • Комплект поставки HDS1021M-N

    № Наименование Количество
    1 Скопметр цифровой HDS1021M-N 1
    2 Батарея 1
    3 Адаптер постоянного тока 1
    4 Щуп осциллографа 2
    5 Измерительный провод мультиметра 2
    6 Кабель mini-USB 1
    7 Модуль для измерения малых емкостей 1
    8 Инструменты для регулировки щупов 1
    9 Кабель USB или кабель RS-232C 1
    10 Инструкция по эксплуатации 1
    11 Компакт-диск (программное обеспечение) 1
    12 Мягкая сумка-чехол 1
    13 Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В 1

    Дополнительная комплектация HDS1021M-N:

    (Поставляется за отдельную плату)

    № Наименование
    1 Жесткая сумка-футляр
