Осциллографы-мультиметры портативные (скопметры)

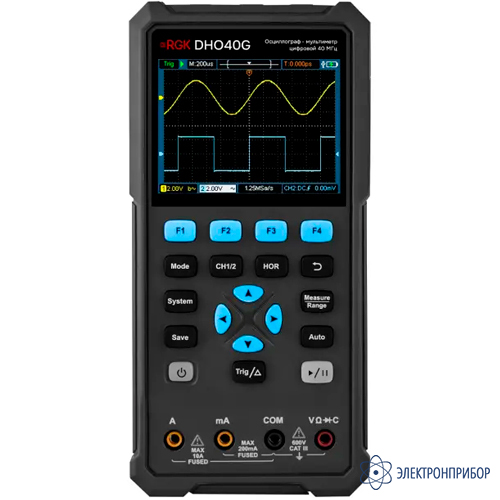

RGK DHO40G осциллограф-мультиметр

Код товара: 86200
  • 2-2 дня
    97934-26

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      97934-26 до 10.03.2031

    • Производитель

      RGK, Китай

    • Артикул

      727601

    Сертификаты

    Назначение осциллографа-мультиметра RGK DHO40G:

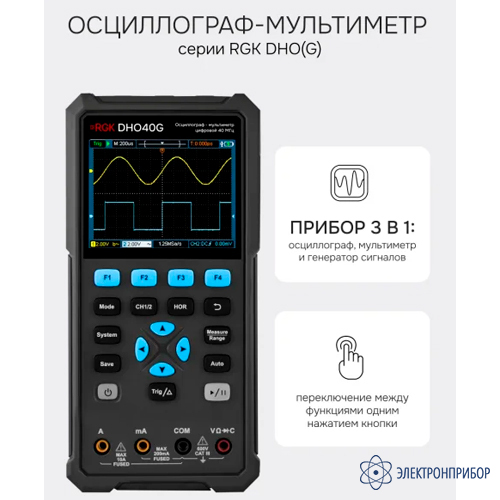

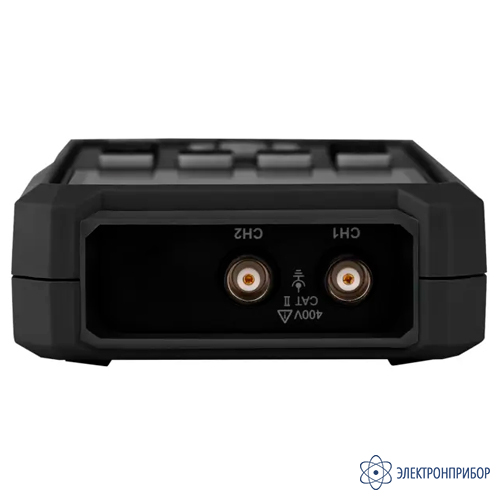

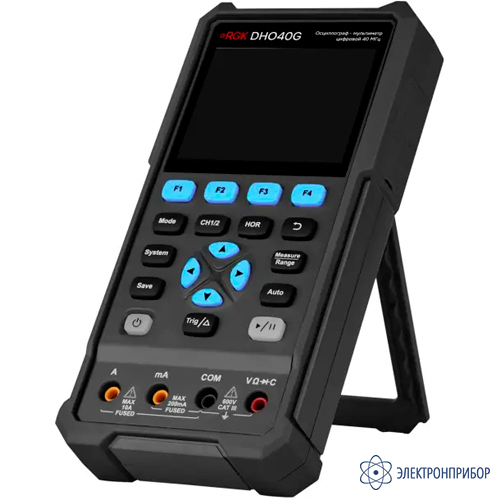

    Осциллограф-мультиметр RGK DHO40G, выполненный в прочном компактном корпусе и оборудованный аккумуляторным питанием, представляет собой многофункциональный прибор, который может использоваться в качестве универсального средства диагностики электронного и электросилового оборудования в местах его размещения. Изделие снабжено контурами для измерения основных электрических параметров, встроенным генератором с частотным диапазоном до 25 МГц, обеспечивающим выдачу тестового сигнала, и 2 осциллографическими каналами с полосой пропускания 40 МГц, что позволяет отслеживать одновременно два сигнала, контролируя их синхронность.

    Особенности осциллографа-мультиметра RGK DHO40G:

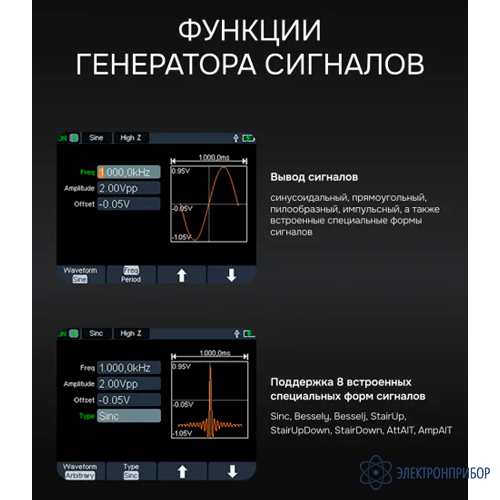

    • 14-битный ЦАП обеспечивает высокую точность воспроизведения формы 4 стандартных и 8 произвольных предустановленных сигналов, выбираемых через настройки;
    • регулируемый выходной импеданс генератора позволяет использовать осциллограф-мультиметр для тестирования как радиотехнического, так и электронного и силового оборудования;

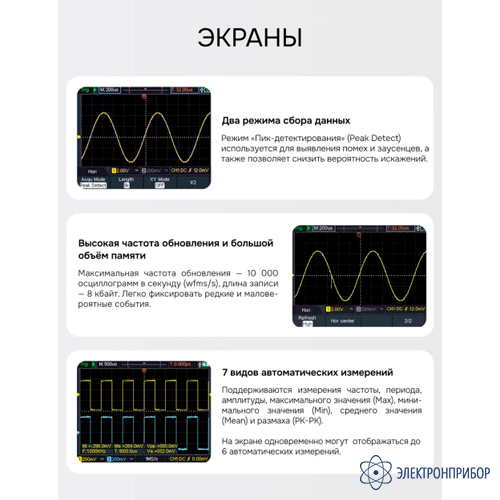

    • режим пикового детектора ускоряет выявление сбоев и аномалий при визуальном исследовании осциллограмм;
    • функция автонастройки упрощает использование прибора, сокращая время подготовки к работе.

    Описание осциллографа-мультиметра RGK DHO40G:

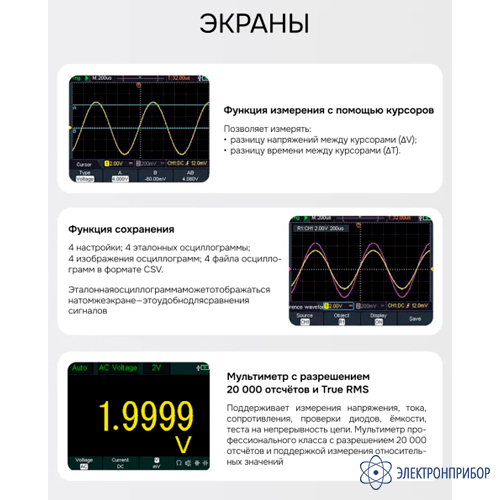

    Как измеритель промышленного класса, осциллограф-мультиметр RGK DHO40G обладает широким рабочим диапазоном, позволяя контролировать электрические параметры как высоких, так и низких номиналов, отображая показания с разрядностью до 20 000 отсчетов. Реализуя режим True RMS, модель выдает точные показания при измерении переменного тока и напряжения в условиях искажений и помех. При наблюдении осциллограмм можно определять основные характеристики сигнала, используя функции курсорных и автоматических измерений.

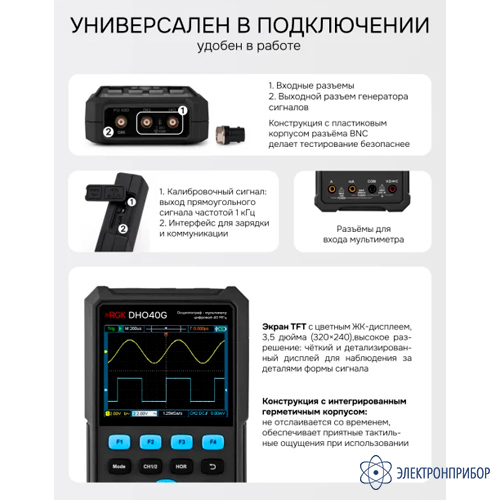

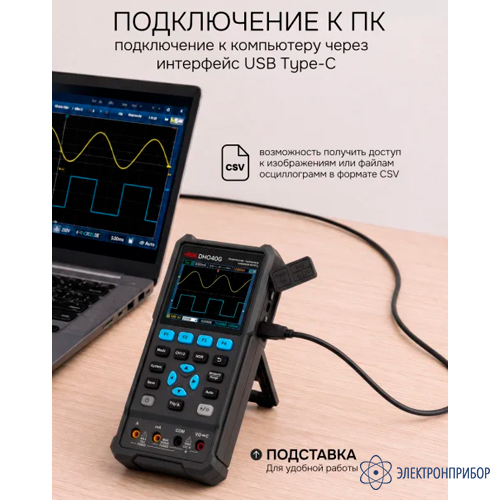

    Цифровой осциллограф снабжен интерфейсом USB Type-C и поддерживает режим дистанционного управления на основе команд SCPI. Это позволяет использовать прибор совместно с ПК, расширяя базовые возможности по обработке и анализу получаемых данных.

    Благодаря наличию встроенной энергонезависимой памяти, осциллограф-мультиметр RGK DHO40G способен записывать осциллограммы в качестве образцовых форм. Их можно выводить на дисплей, обеспечивая визуальное сравнение с отслеживаемым сигналом. Также поддерживается возможность сохранения снимков с экрана и запись наиболее востребованных наборов настроек, которые можно быстро вызывать, сокращая время подготовки к измерениям.

  • Технические характеристики осциллографа-мультиметра RGK DHO40G:

    Параметр Значение
    Количество каналов 2
    Полоса пропускания 40 МГц
    Частота дискретизации 250 Мвыб/с
    Наличие генератора сигналов есть
    Входное сопротивление 1 ± 0,02 МОм
    Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел
    Пределы допускаемой относительной погрешности коэффициента отклонения ±3 %
    Диапазон значений коэффициента развертки (с шагом 1-2-5) от 5 до 1000 нс/дел
    Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001 %
    Время нарастания переходной характеристики для модификаций 8 нс
    Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4 %
    Переменное напряжение 200 мВ - 750 В
    Постоянное напряжение 200 мВ - 1000 В
    Переменный ток 200 мА - 10 А
    Постоянный ток 200 мА - 10 А
    Сопротивление 200 Ом - 100 МОм
    Ёмкость 20 нФ - 2 мФ
    Напряжение переменного тока от 100 до 240 В
    Частота переменного тока 50 Гц
    Потребляемая мощность 5 Вт

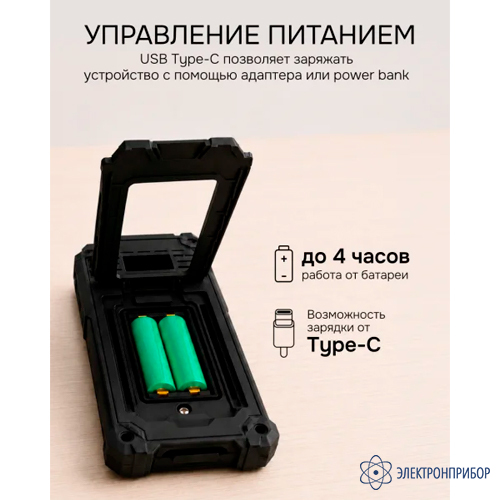

    Питание от батареи, напряжение постоянного тока 3,7 В
    Температура окружающей среды от 0°C до 40°C
    Относительная влажность 90%

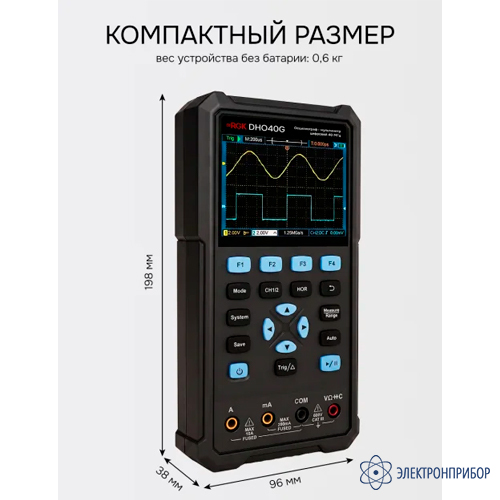

    Размеры 198 x 96 x 38 мм
    Вес 0,6 кг
    Метрологические характеристики в режиме измерения напряжения постоянного тока
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мВ 0,01 мВ ±(0,005·Uизм + 10·k)
    2 В 0,0001 В ±(0,003·Uизм + 5·k)
    20 В 0,001 В
    200 В 0,01 В
    1000 В 0,1 В
    Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В.
    Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
    (в диапазоне частот от 40 до 1000 Гц)
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мВ 0,01 мВ ±(0,008·Uизм + 10·k)
    2 В 0,0001 В
    20 В 0,001 В
    200 В 0,01 В
    750 В 0,1 В ±(0,01·Uизм + 10·k)
    Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В.
    Метрологические характеристики в режиме измерения силы постоянного тока
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мА 0,01 мА ±(0,008·Iизм + 10·k)
    10 А 0,001 А ±(0,025·Iизм + 10·k)
    Примечание: Iизм – измеренное значение силы постоянного тока, мА, А.
    Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
    (в диапазоне частот от 40 до 1000 Гц)
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 мА 0,01 мА ±(0,01·Iизм + 10·k)
    10 А 0,001 А ±(0,028·Iизм + 10·k)
    Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А.
    Метрологические характеристики в режиме измерения электрического сопротивления постоянному току
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    200 Ом 0,01 Ом ±(0,008·Rизм + 10·k)
    2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k)
    20 кОм 0,001 кОм ±(0,008·Rизм + 3·k)
    200 кОм 0,01 кОм
    2 МОм 0,0001 МОм
    20 МОм 0,001 МОм ±(0,01·Rизм + 3·k)
    100 МОм 0,01 МОм ±(0,05·Rизм + 10·k)
    Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
    Метрологические характеристики в режиме измерения электрической ёмкости
    Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений
    20 нФ 0,001 нФ ±(0,03·Cизм + 10·k)
    200 нФ 0,01 нФ
    2 мкФ 0,0001 мкФ
    20 мкФ 0,001 мкФ
    200 мкФ 0,01 мкФ
    2 мФ 0,0001 мФ
    Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ.

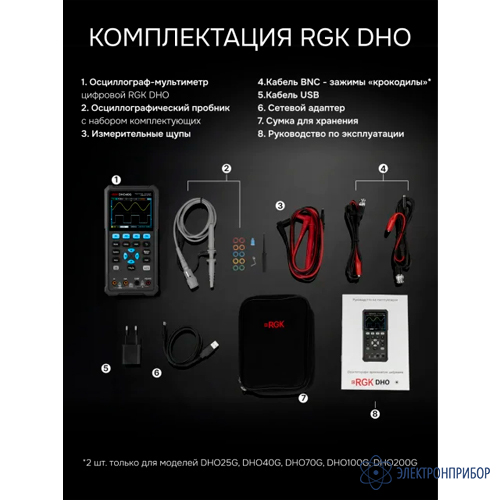

  • Комплект поставки RGK DHO40G

    № Наименование Количество
    1 Осциллограф-мультиметр RGK DHO40G 1
    2 Комплект измерительных щупов 1
    3 Кабель BNC - зажимы "крокодилы" 2
    4 Сетевой адаптер 1
    5 Кабель USB   1
    6 Осциллографический пробник с набором комплектующих  1
    7 Руководство по эксплуатации 1
