RGK DHO70 осциллограф-мультиметр
Код товара: 86201-
2-2 дня
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
97934-26 до 10.03.2031
-
Производитель
-
Артикул
727618
Сертификаты
Назначение осциллографа-мультиметра RGK DHO70:

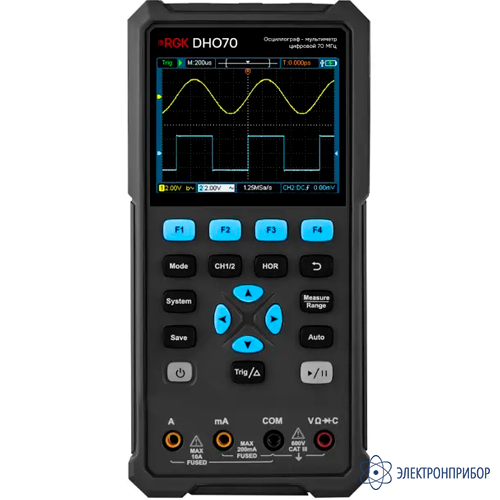

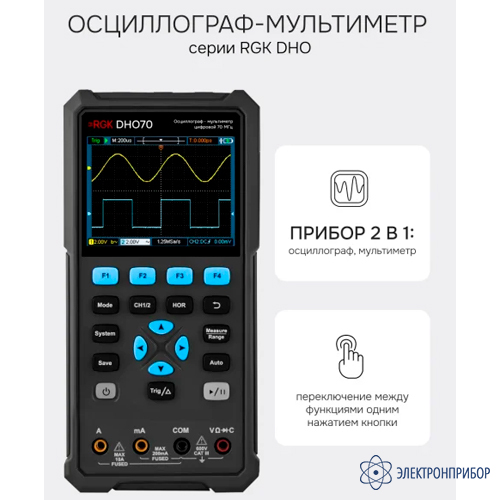

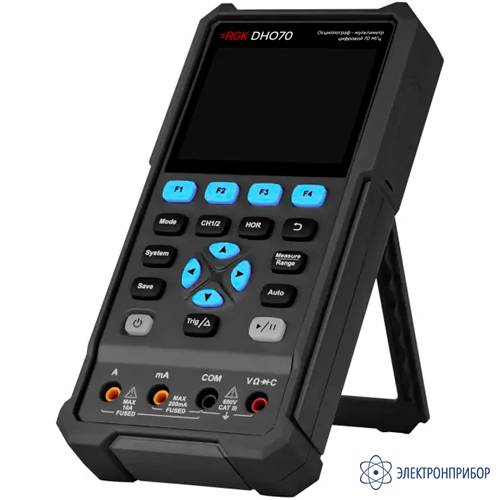

Осциллограф-мультиметр RGK DHO70 представляет собой многофункциональный инструмент для мобильной диагностики, снабженный аккумуляторным питанием и выполненный в прочном корпусе с 3,5-дюймовым цветным дисплеем и кнопочным управлением. Прибор обладает полосой пропускания в 70 МГц, обеспечивая максимальную частоту дискретизации 250 Мвыб/с при отображении формы сигналов, и широкими измерительными диапазонами с 4,5-разрядной индикацией результатов, благодаря чему подходит для диагностики силового и промышленного оборудования.
Особенности осциллографа-мультиметра RGK DHO70:

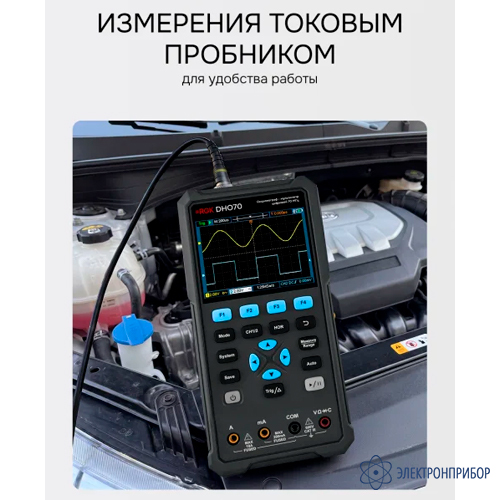

- портативное исполнение и автономное питание делают цифровой осциллограф оптимальным выбором для выполнения измерений в распределительных щитах и коммутационных коробках, а также для тестирования автомобильного оборудования, стационарных установок и так далее;

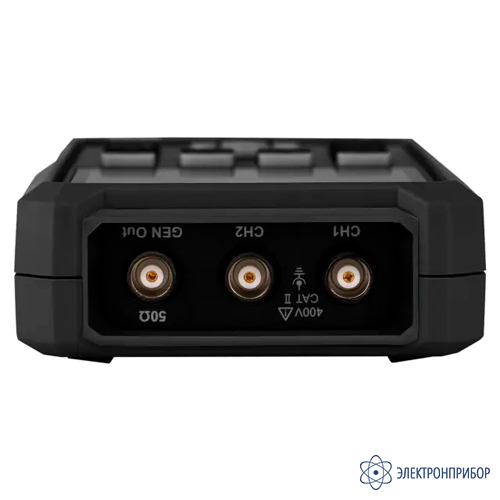

- 2 аналоговых канала повышают эффективность диагностики и отладки преобразователей и систем с парными датчиками, дублированными контурами и тому подобное, позволяя визуально сравнивать отображаемые на дисплее осциллограммы, а также оценивать частотно-фазовые соотношения между сигналами в режиме XY по фигурам Лиссажу;
- TrueRMS-режим обеспечивает получение точных результатов при измерении силы переменного тока и напряжения несинусоидальной формы, с искажениями от систем частотного регулирования и мощных реактивных нагрузок.
Описание осциллографа-мультиметра RGK DHO70:

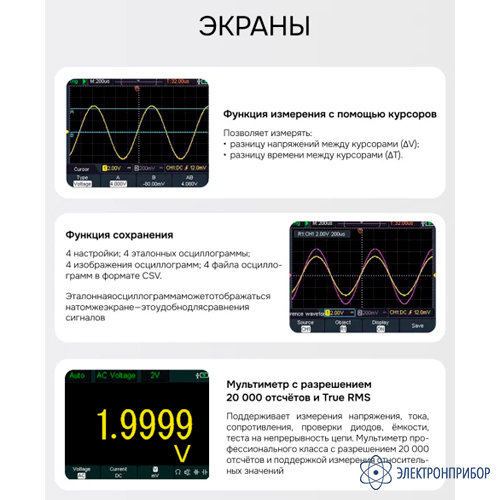

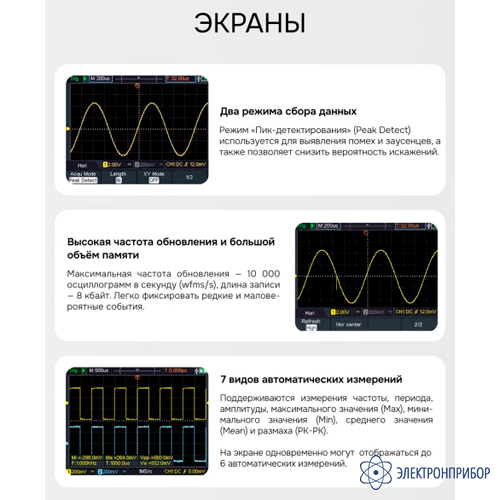

Особенности. Модель характеризуется улучшенной производительностью, по сравнению с более дешевыми устройствами аналогичного типа других брендов, обеспечивая скорость захвата до 10 000 осц/с при глубине записи до 8M точек. Помимо стандартного метода выборки, доступен режим пикового детектора, который позволяет эффективнее отслеживать выбросы и импульсы. Осциллограф-мультиметр RGK DHO70 поддерживает функцию автонастройки при отслеживании формы сигналов и автовыбора диапазона в режиме измерений, что упрощает использование прибора и минимизирует время подготовки к работе. Одновременно с визуальным исследованием осциллограмм можно выполнять курсорные и автоматические измерения, а также записывать форму сигналов в формате .csv и делать снимки с экрана, с сохранением их во встроенной памяти. Также предусмотрена возможность записи и быстрого вызова 4 типовых наборов настроек.

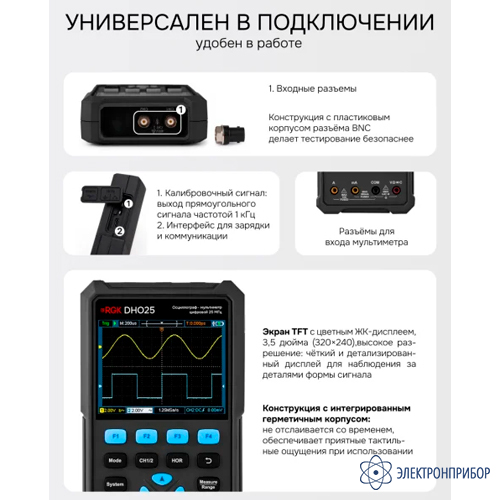

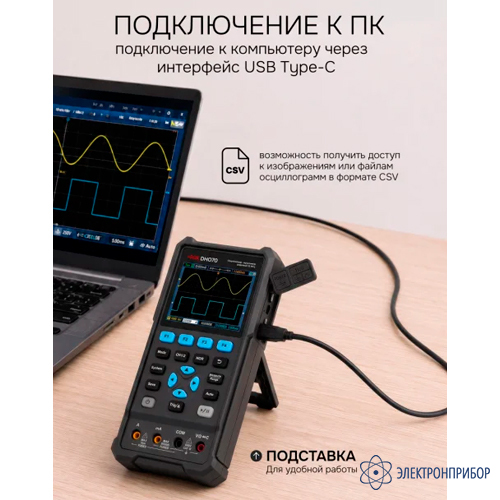

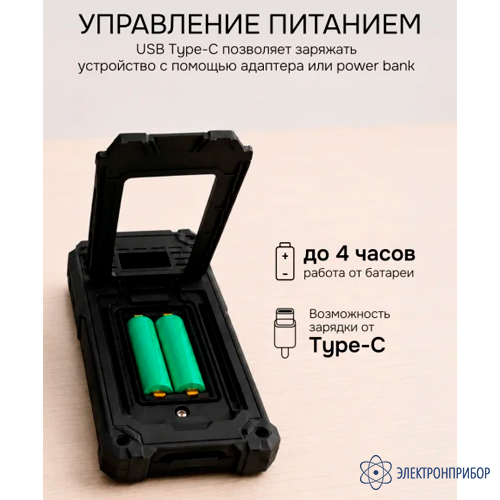

Для работы в дистанционном режиме портативный осциллограф-мультиметр может подключаться к ПК через интерфейс USB-C. Он также задействуется для подключения сетевого адаптера либо повербанка, обеспечивая продление времени непрерывных измерений.
-
-
Технические характеристики осциллографа-мультиметра RGK DHO70:

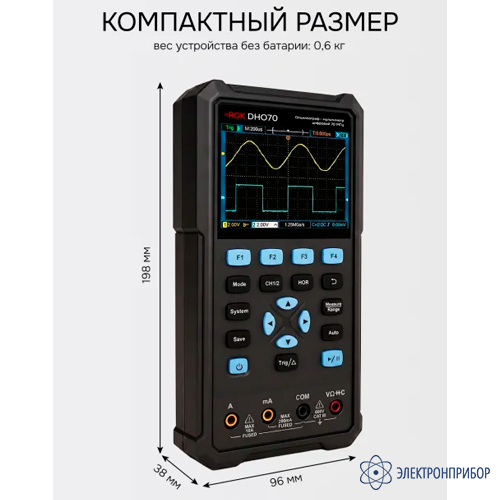

Параметр Значение Количество каналов 2 Полоса пропускания 70 МГц Частота дискретизации 250 Мвыб/с Наличие генератора сигналов нет Входное сопротивление 1 ± 0,02 МОм Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел Пределы допускаемой относительной погрешности коэффициента отклонения ±3% Диапазон значений коэффициента развертки (с шагом 1-2-5) от 5 до 1000 нс/дел Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001% Время нарастания переходной характеристики для модификаций 5 нс Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4% Переменное напряжение 200 мВ - 750 В Постоянное напряжение 200 мВ - 1000 В Переменный ток 200 мА - 10 А Постоянный ток 200 мА - 10 А Сопротивление 200 Ом - 100 МОм Ёмкость 20 нФ - 2 мФ Напряжение переменного тока от 100 до 240 В Частота переменного тока 50 Гц Потребляемая мощность 5 Вт Питание от батареи, напряжение постоянного тока 3,7 В Температура окружающей среды от 0°C до 40°C Относительная влажность 90% Размеры 198 x 96 x 38 мм Вес 0,6 кг Метрологические характеристики в режиме измерения напряжения постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,005·Uизм + 10·k) 2 В 0,0001 В ±(0,003·Uизм + 5·k) 20 В 0,001 В 200 В 0,01 В 1000 В 0,1 В Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В. Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,008·Uизм + 10·k) 2 В 0,0001 В 20 В 0,001 В 200 В 0,01 В 750 В 0,1 В ±(0,01·Uизм + 10·k) Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. Метрологические характеристики в режиме измерения силы постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,008·Iизм + 10·k) 10 А 0,001 А ±(0,025·Iизм + 10·k) Примечание: Iизм – измеренное значение силы постоянного тока, мА, А. Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,01·Iизм + 10·k) 10 А 0,001 А ±(0,028·Iизм + 10·k) Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. Метрологические характеристики в режиме измерения электрического сопротивления постоянному току Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 Ом 0,01 Ом ±(0,008·Rизм + 10·k) 2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k) 20 кОм 0,001 кОм ±(0,008·Rизм + 3·k) 200 кОм 0,01 кОм 2 МОм 0,0001 МОм 20 МОм 0,001 МОм ±(0,01·Rизм + 3·k) 100 МОм 0,01 МОм ±(0,05·Rизм + 10·k) Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. Метрологические характеристики в режиме измерения электрической ёмкости Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 20 нФ 0,001 нФ ±(0,03·Cизм + 10·k) 200 нФ 0,01 нФ 2 мкФ 0,0001 мкФ 20 мкФ 0,001 мкФ 200 мкФ 0,01 мкФ 2 мФ 0,0001 мФ Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ. -

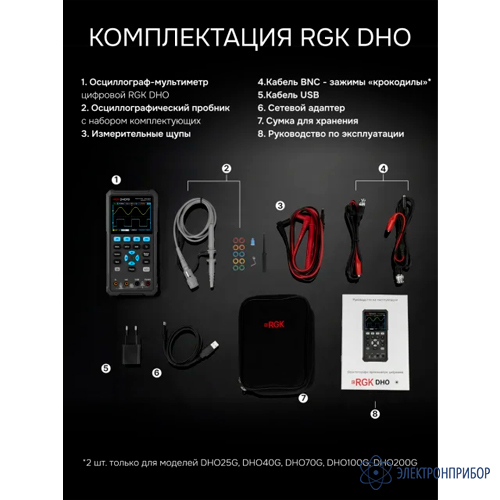

Комплект поставки RGK DHO70
№ Наименование Количество 1 Осциллограф-мультиметр RGK DHO70 1 2 Комплект измерительных щупов 1 3 Кабель BNC - зажимы "крокодилы" 1 4 Сетевой адаптер 1 5 Кабель USB 1 6 Осциллографический пробник с набором комплектующих 1 7 Руководство по эксплуатации 1 -
