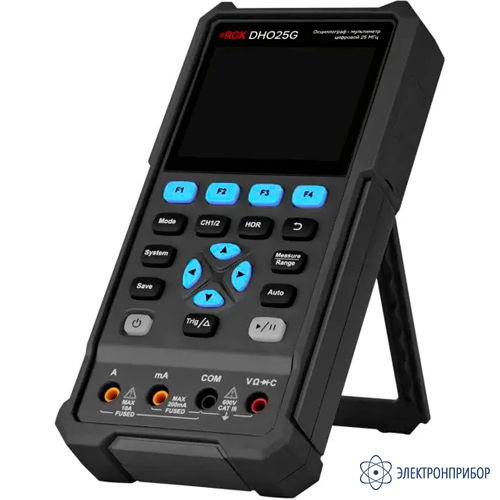

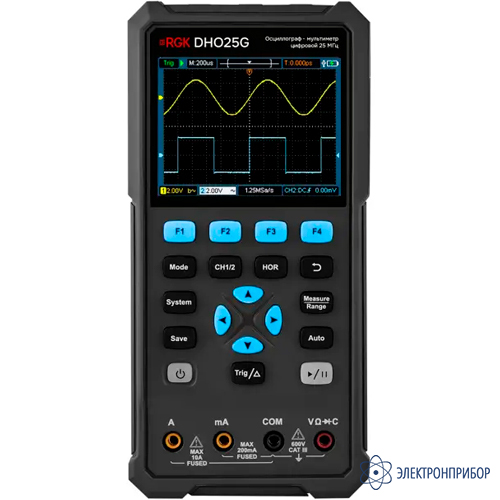

RGK DHO25G осциллограф-мультиметр
Код товара: 86198-
2-2 дня
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
97934-26 до 10.03.2031
-
Производитель
-
Артикул
727588
Сертификаты
Назначение осциллографа-мультиметра RGK DHO25G:

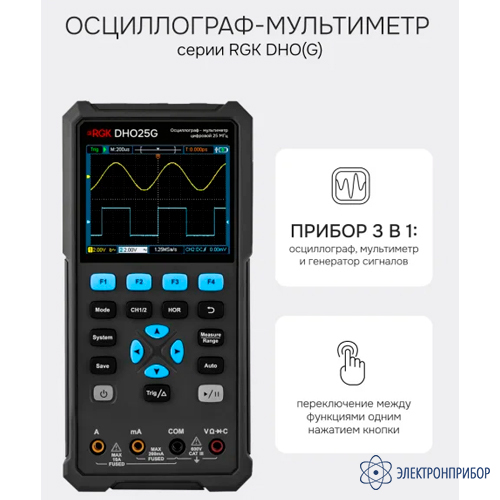

Осциллограф-мультиметр RGK DHO25G, оснащенный встроенным генератором сигналов, представляет собой мобильное средство диагностики с аккумуляторным питанием, позволяющее выполнять проверку, настройку и отладку энергосистем, электрооборудования и электронных устройств в ходе их обслуживания и ремонта. Сочетая в себе компактные размеры и небольшой вес с универсальностью и многофункциональностью, он может использоваться инженерно-техническим персоналом, а также домашними мастерами для решения широкого круга задач при проведении выездных работ, в том числе в полевых и промышленных условиях – в местах размещения целевых объектов.
Особенности осциллографа-мультиметра RGK DHO25G:
- 2 аналоговых канала с полосой пропускания 25 МГц обеспечивают возможность синхронного контроля формы сигналов в разных контурах проверяемых устройств и систем, что упрощает диагностику преобразователей разных типов;

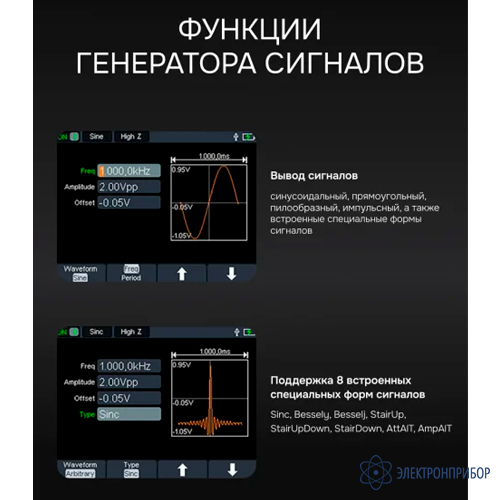

- встроенный генератор на основе 14-битного ЦАП способен моделировать с высокой точностью сигналы стандартных форм: синусоидальной, пилообразной, прямоугольной и импульсной, и 8 произвольных предустановленных типов; его частотный диапазон совпадает с полосой пропускания цифрового осциллографа;
- контур TrueRMS-мультиметра с разрядностью до 20 000 отсчетов снабжен отдельными входами для измерения силы переменного и постоянного тока разных номиналов, а также для контроля напряжения, сопротивления, емкости, проверки исправности электрических цепей и диодов.
Описание осциллографа-мультиметра RGK DHO25G:

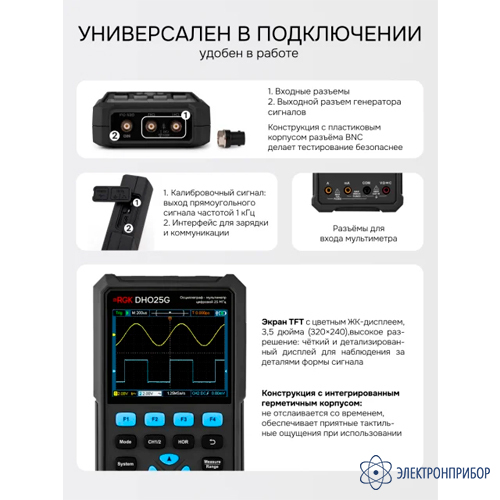

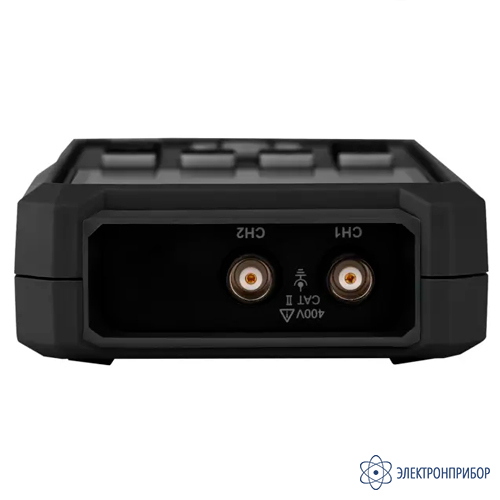

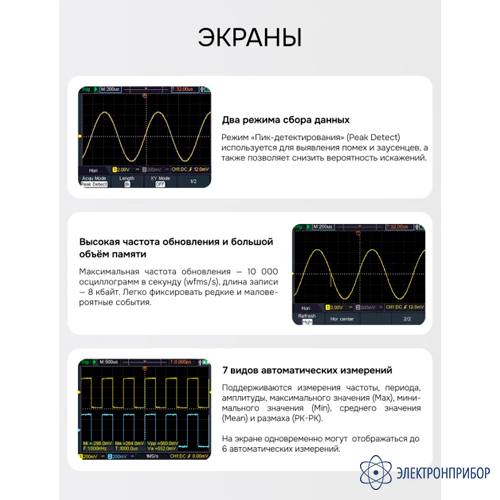

По сравнению с аналогичными устройствами других производителей, осциллограф-мультиметр RGK DHO25G обладает повышенной частотой обновления до 10 000 осц/с, и увеличенной длиной записи до 8M, точнее отображая форму сложных сигналов. В приборе реализована функция самокалибровки, а также поддерживается автонастройка и автовыбор пределов измерений. Для недопущения случайных замыканий при подключении пробников BNC-коннекторы снабжены изолирующими пластиковыми накладками. Настраиваемый выходной импеданс генератора обеспечивает возможность прямого подключения изделия к разнотипному проверяемому оборудованию без использования дополнительных средств сопряжения.

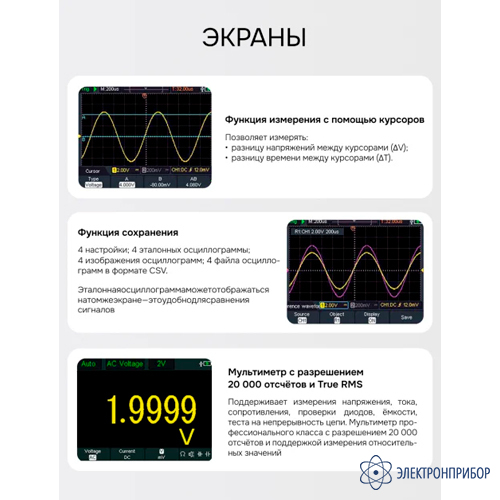

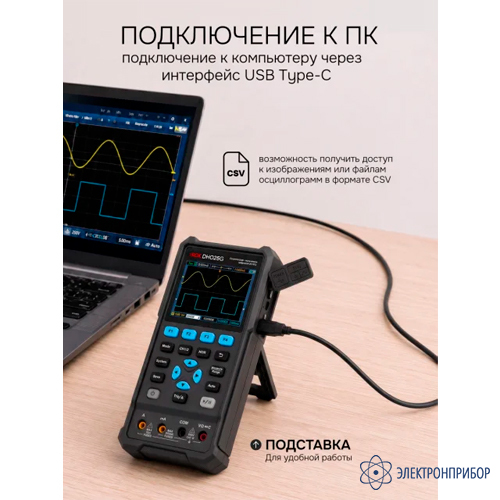

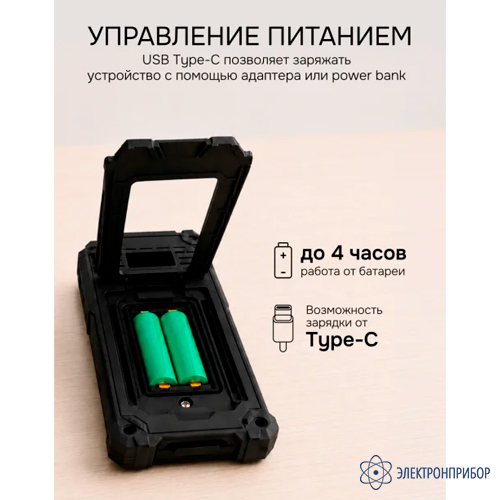

При задействовании встроенной памяти осциллограф-мультиметр RGK DHO25G способен сохранять осциллограммы и выводить их на дисплей для визуального сравнения с формой текущего сигнала. Также поддерживается возможность записи снимков с экрана и наборов типовых настроек с целью ускоренного вызова. Для обмена данными с ПК в режиме дистанционного управления служит порт USB-C, который также задействуется для подключения сетевого адаптера для подзарядки встроенных аккумуляторов либо повербанка.
-
-
Технические характеристики осциллографа-мультиметра RGK DHO25G:

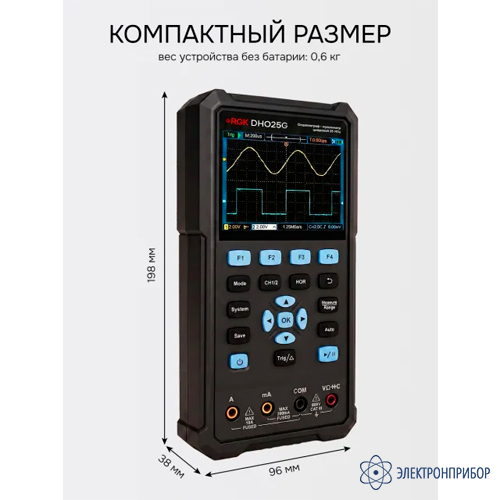

Параметр Значение Количество каналов 2 Полоса пропускания 25 МГц Частота дискретизации 250 Мвыб/с Наличие генератора сигналов есть Входное сопротивление 1 ± 0,02 МОм Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел Пределы допускаемой относительной погрешности коэффициента отклонения ±3 % Диапазон значений коэффициента развертки (с шагом 1-2-5) от 5 до 1000 нс/дел Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001 % Время нарастания переходной характеристики для модификаций 14 нс Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4 % Переменное напряжение 200 мВ - 750 В Постоянное напряжение 200 мВ - 1000 В Переменный ток 200 мА - 10 А Постоянный ток 200 мА - 10 А Сопротивление 200 Ом - 100 МОм Ёмкость 20 нФ - 2 мФ Напряжение переменного тока от 100 до 240 В Частота переменного тока 50 Гц Потребляемая мощность 5 Вт Питание от батареи, напряжение постоянного тока 3,7 В Температура окружающей среды от 0°C до 40°C Относительная влажность 90% Размеры 198 x 96 x 38 мм Вес 0,6 кг Метрологические характеристики в режиме измерения напряжения постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,005·Uизм + 10·k) 2 В 0,0001 В ±(0,003·Uизм + 5·k) 20 В 0,001 В 200 В 0,01 В 1000 В 0,1 В Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В. Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,008·Uизм + 10·k) 2 В 0,0001 В 20 В 0,001 В 200 В 0,01 В 750 В 0,1 В ±(0,01·Uизм + 10·k) Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. Метрологические характеристики в режиме измерения силы постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,008·Iизм + 10·k) 10 А 0,001 А ±(0,025·Iизм + 10·k) Примечание: Iизм – измеренное значение силы постоянного тока, мА, А. Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,01·Iизм + 10·k) 10 А 0,001 А ±(0,028·Iизм + 10·k) Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. Метрологические характеристики в режиме измерения электрического сопротивления постоянному току Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 Ом 0,01 Ом ±(0,008·Rизм + 10·k) 2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k) 20 кОм 0,001 кОм ±(0,008·Rизм + 3·k) 200 кОм 0,01 кОм 2 МОм 0,0001 МОм 20 МОм 0,001 МОм ±(0,01·Rизм + 3·k) 100 МОм 0,01 МОм ±(0,05·Rизм + 10·k) Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. Метрологические характеристики в режиме измерения электрической ёмкости Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 20 нФ 0,001 нФ ±(0,03·Cизм + 10·k) 200 нФ 0,01 нФ 2 мкФ 0,0001 мкФ 20 мкФ 0,001 мкФ 200 мкФ 0,01 мкФ 2 мФ 0,0001 мФ Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ. -

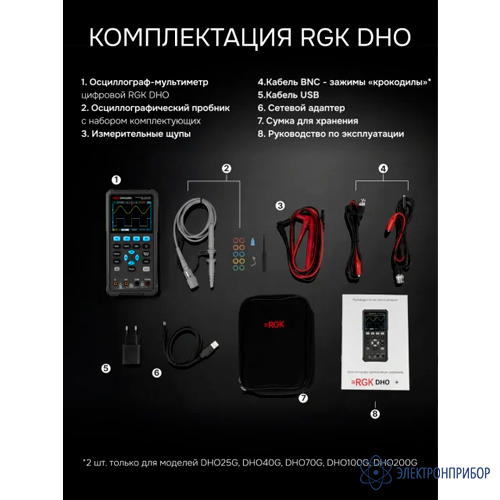

Комплект поставки RGK DHO25G
№ Наименование Количество 1 Осциллограф-мультиметр RGK DHO25G 1 2 Комплект измерительных щупов 1 3 Кабель BNC - зажимы "крокодилы" 2 4 Сетевой адаптер 1 5 Кабель USB 1 6 Осциллографический пробник с набором комплектующих 1 7 Руководство по эксплуатации 1 -
