АКИП-4102 — осциллограф-мультиметр цифровой

Код товара: 24100
  • 2-3 дня

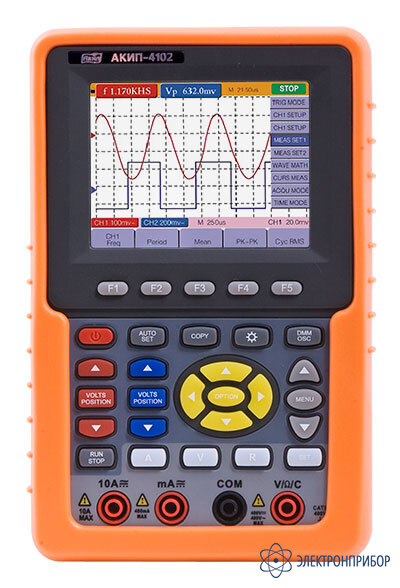

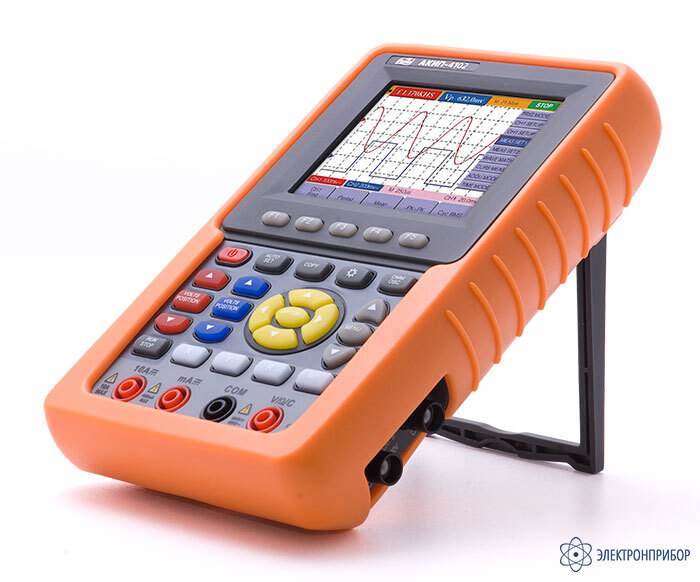

    Осциллограф-мультиметр цифровой АКИП-4102 Осциллограф-мультиметр цифровой АКИП-4102

    • Гарантия

      3 года

    • Производитель

      АКИП

    Особенности осциллографа-мультиметра цифрового АКИП-4102:

    • Осциллограф: 2 канала, полоса пропускания 20 МГц;
    • Частота дискретизации до 100 МГц в реальном времени;
    • Автоматические и курсорные измерения;
    • Длина памяти 6 кБ на канал;
    • Запись и вызов до 4-х осциллограмм;
    • Выход калибратора 1 кГц;
    • Интерполяция sin x/x, матем. обработка (+, -, /, х), режим XY;
    • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи и тест диодов;
    • Цветной ЖК-дисплей, интерфейс USB;
    • Автономное батарейное питание;
    • Ударопрочное исполнение.

  • Технические характеристики осциллографа-мультиметра цифрового АКИП-4102:

    Параметр Значения
    РЕЖИМ ОСЦИЛЛОГРАФА
    Канал вертикального отклонения
    Полоса пропускания 0 … 20 МГц
    Коэффициент отклонения 5 мВ/дел … 5 В/дел
    Входное сопротивление 1 МОм ± 2% // 20 пФ±3 пФ
    Сопряжение входа Открытый, закрытый, заземлен
    Время нарастания < 17,5 нс
    Погрешность коэффициента отклонения ±3%
    Временная задержка между каналами 150 пс
    Максимальное входное напряжение 400 Впик.
    Канал горизонтального отклонения
    Коэффициент развертки 5 нс/дел … 5 с/дел (шаг 1-2,5-5)
    Погрешность коэффициента развертки 0,01%
    Синхронизация
    Режимы запуска Однократный, нормальный, авто
    Источник синхронизации канал 1, канал 2
    Типы синхронизации По фронту, ТВ-синхронизация (поле, строка)
    Погрешность установки уровня синхронизации ±0,3 деления
    Аналогово-цифровое преобразование
    Частота дискретизации 100 МГц
    Объем памяти 6 кБ
    Разрядность АЦП 8 бит
    Режимы выборки Нормальный, усреднение, пиковый детектор
    РЕЖИМ МУЛЬТИМЕТРА
    Постоянное и переменное напряжение
    Пределы измерения напряжений Постоянное 400 мВ, 4 В, 40 и 400 В
    Переменное 4 В, 40 и 400 В (диапазон частот 40 … 400 Гц)
    Разрешение 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
    Входное сопротивление 10 МОм
    Погрешность измерения ± 1%
    Постоянный и переменный ток
    Предел измерений 40 мА, 400 мА, 10 А
    Разрешение 10 мкА, 100 мкА, 10 мА
    Диапазон частот переменного тока 40 … 400 Гц
    Погрешность измерения Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела
    Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела
    Сопротивление
    Предел измерений 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм
    Разрешение 0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
    Погрешность ±1%
    Емкость
    Предел измерений 51 нФ, 512 нФ, 5, 12 мкФ, 51,2 мкФ, 100 мкФ
    Разрешение 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ в зависимости от предела
    Погрешность ±3%
    Общие данные
    Дисплей цветной ЖКИ (320 × 240), диагональ 9,6 см, 4096 цветов
    Источник питания Литиевая батарея, время автономной работы 4 часа
    Зарядное устройство / адаптер 220 В, 50 Гц <-> 8,5 В постоянное, 1,5 А
    Условия эксплуатации 0 °С … +40 °С; отн. влажность не более 80%
    Габаритные размеры 180 х 115 х 40 мм
    Масса 0,7 кг
    Интерфейс USB

  • Комплект поставки АКИП-4102

    № Наименование Количество
    1 Осциллограф АКИП-4102 1
    2 Адаптер сетевой (зарядное устройство + кабель) 1
    3 Модуль для измерительных емкостей 1
    4 Комплект измерительных проводов (черный, красный) 1
    5 Регулировочное устройство 1
    6 Пробник 1х/ 10х (1:1/10:1) 2
    7 Кабель USB 1
    8 CD с ПО для связи с ПК 1
    9 Металлический кейс (для транспортировки и хранения) 1

  • Файлы для АКИП-4102

Файлы для АКИП-4102
