ПрофКип С8-196, ПрофКип С8 196, ПрофКипС8196

Осциллографы-мультиметры портативные (скопметры)

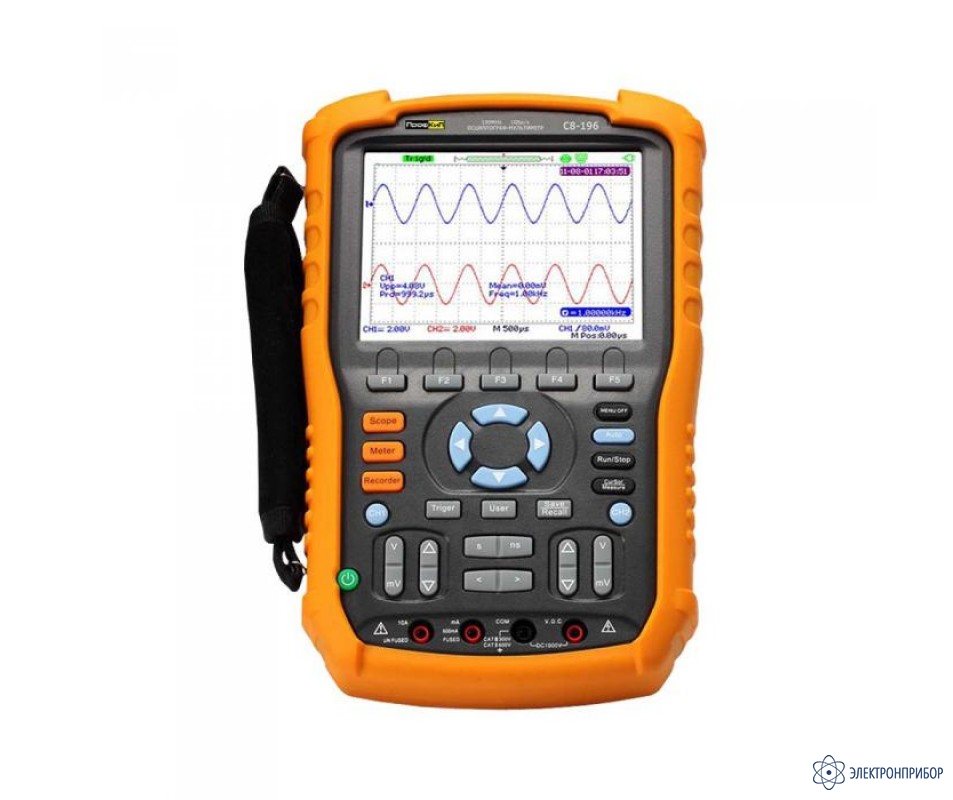

ПрофКиП С8-196 — осциллограф-мультиметр портативный

Код товара: 62892

  • Назначение осциллографа-мультиметра портативного ПрофКиП С8-196:

    Осциллограф-мультиметр портативный ПрофКиП С8-196 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля. Является идеальным средством для тестирования современной электроники и использования в полевых приложениях. С использованием осциллографа-мультиметра портативного ПрофКиП С8-196 измерения и тестирование являются как никогда легкими и удобными.

    Особенности осциллографа-мультиметра портативного ПрофКиП С8-196:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 100 МГц;
    • Экран: 5.7 дюйма, цветной TFT-LCD (320x234) LCD;
    • Максимальная частота дискретизации: 1 Гвыб /с;
    • Память: 2 М;
    • Цифровой осциллограф, мультиметр, цифровой самописец, регистратор;
    • Изолированные входы;
    • Интерфейс: USB.

  • Технические характеристики осциллографа-мультиметра портативного ПрофКиП С8-196:

    Параметр Значение
    Количество каналов 2
    Полоса пропускания 0 МГц … 100 МГц
    Канал вертикального отклонения
    Время нарастания ≤ 5.8 нс
    Коэффициент отклонения 5 мВ /дел … 100 в /дел
    Точность установки 3%
    Постоянное смещение 2 мВ … 200 мВ: ±1.6 В 206 мВ … 10 В: ±40 В 10.2 В … 100 В: ±400 В
    Входной импеданс 1 МОм ±2% /18 пФ ±3 пФ
    Максимальное входное напряжение до 1000 Вскз CAT II /600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение) 300 Вскз CAT II /150 Вскз CAT III при прямом подключении ко входу осциллографа до 1000 Вскз CAT II /600 Вскз CAT III при использовании делителя
    Связь по входу открытый, закрытый и «земля»
    Канал горизонтального отклонения
    Коэффициент развертки 5 нс /дел … 50 с /дел
    Погрешность установки ±0.005%
    Режим работы основной, ZOOM окна, самописец (ROL), X-Y
    Синхронизация
    Источник синхронизации канал 1, канал 2
    Режим запуска автоколебательный, ждущий, однократный
    Тип синхронизации по фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)
    Аналого-цифровое преобразование
    Разрядность АЦП 8 бит
    Частота дискретизации в реальном времени 1 Гвыб /с (500 Мвыб /с на канал)
    Эквивалентная частота дискретизации 50 Гвыб /с (для периодического сигнала)
    Интерполяция sin X /x, линейная
    Глубина памяти быстрая: 40 К (20 К на канал) длинная: 2 М (1М на канал)
    Режим сбора данных стандартная выборка, усреднение (4 /… /256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10 с, 20 с, ∞, выкл.) самописец (от 100 мс /дел)
    Измерения
    По вертикали пик-пик, амплитуда, максимум, минимум, «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
    По горизонтали частота, период, время нарастания и спада, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, фаза
    Измерение времени задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Курсорные измерения ΔU, ΔT, Δ1 /T (вручную), режим «сложение»
    Мультиметр
    Постоянное напряжение
    Предел измерения 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В
    Разрешение 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В
    Точность 1% … 1.5%
    Переменное (СКЗ) напряжение
    Предел измерения (20 Гц … 1 кГц) 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В
    Разрешение 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В
    Точность 1% … 1.5%
    Постоянный ток
    Предел измерения 60 мА, 600 мА, 6 А, 10 А
    Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
    Точность 1% … 2%
    Переменный (СКЗ) ток
    Предел измерения (20 Гц … 1 кГц) 60 мА, 600 мА, 6 А, 10 А
    Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
    Точность 1% … 2%
    Сопротивление
    Предел измерения 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
    Разрешение 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
    Точность 1% … 2%
    Емкость
    Предел измерения 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ (минимальное измерение от 5 нФ)
    Разрешение 10 пФ, 100 пФ, 1 нФ, 100 нФ
    Точность ±4% (от 5 нФ)
    Прозвон цепи
    Порог срабатывания < 50 Ом
    Индикация непрерывный звуковой сигнал f = 2 кГц
    Испытание p-n
    Максимальный тестовый ток 1.5 мА
    Тестовое напряжение 0 В … 2 В
    Цифровой самописец
    Режим просмотра полный: отображения всех записанных данных нормальный: отображение последних записанных данных
    Глубина записи 800 К (осциллограф) 1.2 М (мультиметр)
    Длительность записи > 24 ч (осциллограф) > 33 ч (мультиметр)
    Регистратор
    Коэффициент развертки 100 мс /дел … 50 с /дел
    Глубина записи 7 М (3.5 М на канал), возможность записи на внешний USB-flash диск
    Дополнительные возможности
    Интерфейс USB 2.0 (Device, Host) для сохранения данных и дистанционного управления
    Память 10 осциллограмм /20 профилей
    Математика сложение, вычитание, умножение, деление, БПФ, инверсия
    Документирование запись и воспроизведение до 2500 кадров
    Сохранение данных запись формы сигнала в форматах BMP, CSV
    Общие данные
    Питание 100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion 7.4 В батарея (5 часов работы)
    Габаритные размеры 259х163х53 мм
    Вес 1.5 кг

  • Комплект поставки ПрофКиП С8-196

    № Наименование Количество
    1 Осциллограф-мультиметр портативный ПрофКиП С8-196 1
    2 Делитель х1 /х10 2
    3 Измерительный провод 2
    4 Калибратор пробников 1
    5 USB-кабель 1
    7 CD с ПО 1
    8 Жесткий кейс для переноски 1
    9 Адаптер питания 1
    10 Кабель питания 1
    11 Руководство по эксплуатации 1
