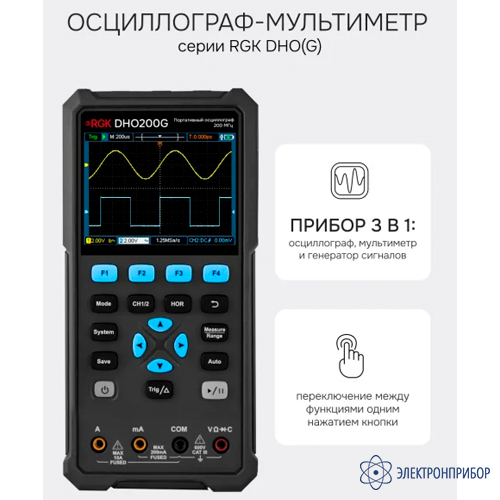

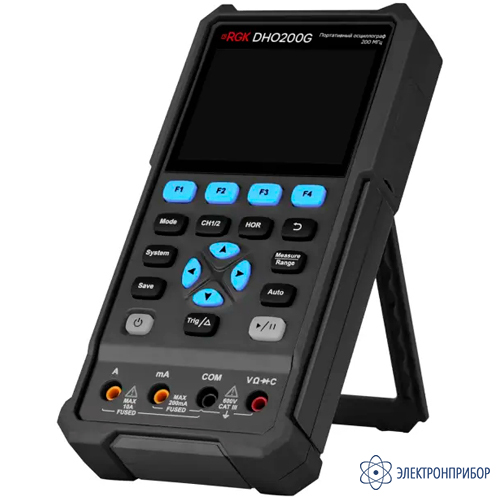

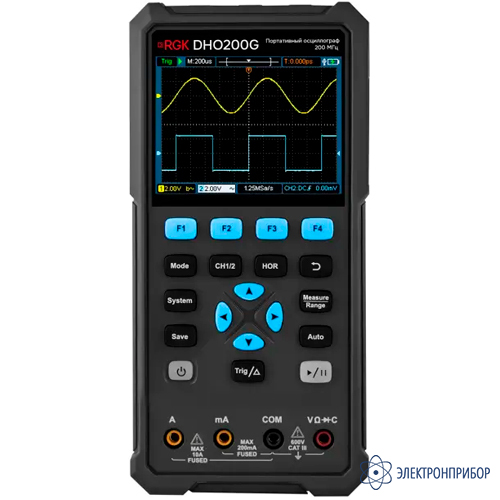

RGK DHO200G осциллограф-мультиметр
Код товара: 86206-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
97934-26 до 10.03.2031
-
Производитель
-
Артикул
727663
Сертификаты
Назначение осциллографа-мультиметра RGK DHO200G:

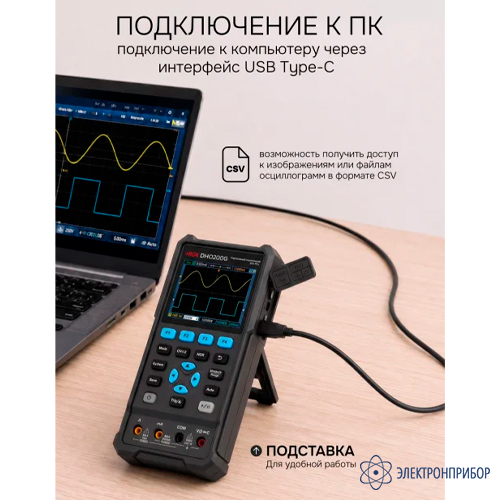

Осциллограф-мультиметр RGK DHO200G является универсальным средством для мобильной диагностики электронного оборудования и систем, обеспечивая выдачу типовых тестовых сигналов и позволяя визуально контролировать форму сигнала на выходе объекта контроля в полосе частот до 200 МГц, а также поддерживая возможность измерения основных электрических характеристик через отдельные входы. Подобно настольным лабораторным приборам, данное изделие поддерживает режим дистанционного управления при подключении к ПК через интерфейс USB-C, позволяя эффективнее решать задачи по отладке электронных устройств.
Особенности осциллографа-мультиметра RGK DHO200G:
- высокая производительность – двухканальный АЦП поддерживает максимальную частоту дискретизации в 1 Гвыб/с при задействовании как одного, так и обоих осциллографических входов, за счет чего цифровой осциллограф точнее отображает форму динамичных сигналов, по сравнению с младшими модификациями своей серии;

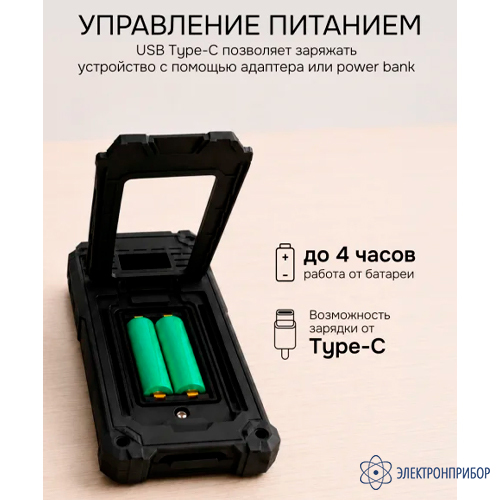

- мобильность – прибор выполнен в компактном корпусе с кнопочным интерфейсом и работает от внутренних сменных аккумуляторов, благодаря чему может использоваться в любых местах, в том числе в полевых и промышленных условиях;
- простота использования – для сокращения времени подготовки к замерам предусмотрены функции автонастройки осциллограмм и автоматического выбора пределов измерений, которые активируются одной и той же кнопкой.
Описание осциллографа-мультиметра RGK DHO200G:

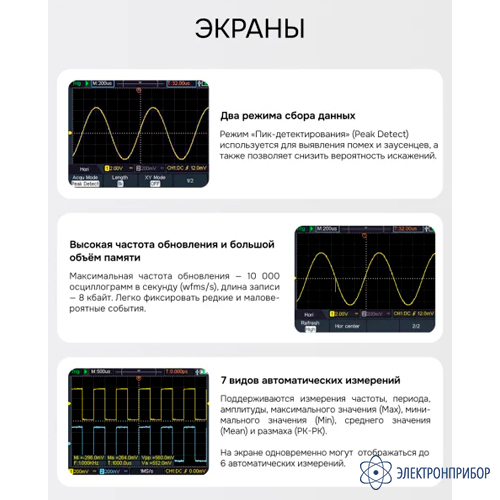

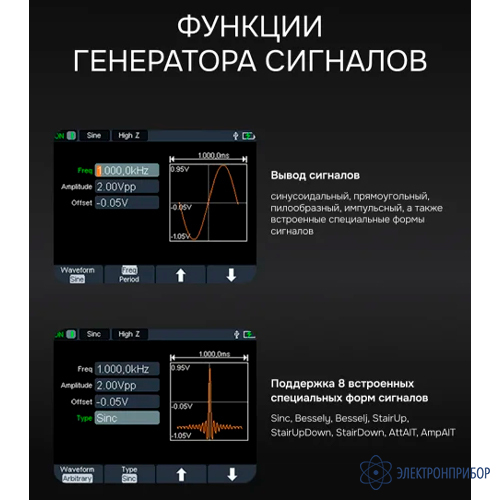

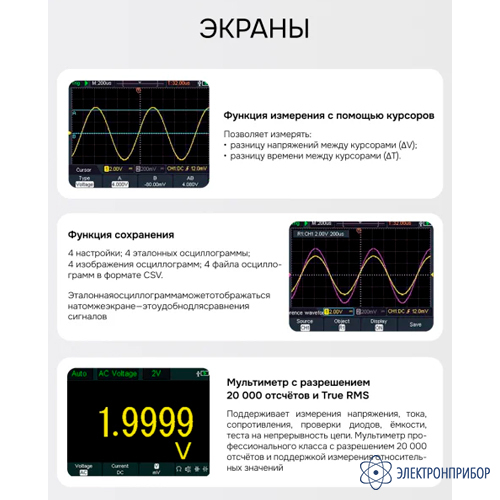

Функциональные возможности и особенности. Задействуя встроенный генератор на основе 14-битного ЦАП, осциллограф-мультиметр RGK DHO200G обеспечивает моделирование сигналов в полосе частот до 25 МГц 4 стандартных и 8 произвольных форм. При наблюдении осциллограмм поддерживаются режимы сбора данных со стандартным семплированием либо детектированием пиков, курсорные и автоматические измерения, а также сохранение форм сигнала в виде файлов CSV или снимков с экрана во внутренней памяти.
Обладая широким измерительным диапазоном и высокой точностью, прибор обеспечивает максимальную разрядность в режиме мультиметра до 20 000 отсчетов. В ходе проверки промышленных систем электроснабжения осциллограф-мультиметр обеспечивает получение точных результатов, определяя истинные среднеквадратические показатели переменного тока и напряжения в условиях помех и искажений, вызванных влиянием мощных реактивных нагрузок и использованием оборудования с частотным управлением. При этом измерения могут производиться на частотах от 40 до 1000 Гц, что позволяет тестировать специализированное оборудование – медицинское, авиационное и тому подобное.
-
-
Технические характеристики осциллографа-мультиметра RGK DHO200G:

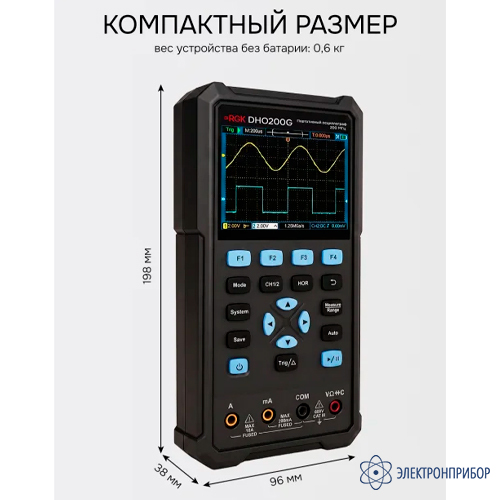

Параметр Значение Количество каналов 2 Полоса пропускания 200 МГц Частота дискретизации 1 Гвыб/сек Наличие генератора сигналов есть Входное сопротивление 1 ± 0,02 МОм Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел Пределы допускаемой относительной погрешности коэффициента отклонения ±3% Диапазон значений коэффициента развертки (с шагом 1-2-5) от 2 до 1000 нс/дел Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001% Время нарастания переходной характеристики для модификаций 1,75 нс Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4% Переменное напряжение 200 мВ - 750 В Постоянное напряжение 200 мВ - 1000 В Переменный ток 200 мА - 10 А Постоянный ток 200 мА - 10 А Сопротивление 200 Ом - 100 МОм Ёмкость 20 нФ - 2 мФ Напряжение переменного тока от 100 до 240 В Частота переменного тока 50 Гц Потребляемая мощность 6 Вт Питание от батареи, напряжение постоянного тока 3,7 В Температура окружающей среды от 0°C до 40°C Относительная влажность 90% Размеры 198 x 96 x 38 мм Вес 0,6 кг Метрологические характеристики в режиме измерения напряжения постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,005·Uизм + 10·k) 2 В 0,0001 В ±(0,003·Uизм + 5·k) 20 В 0,001 В 200 В 0,01 В 1000 В 0,1 В Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В. Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,008·Uизм + 10·k) 2 В 0,0001 В 20 В 0,001 В 200 В 0,01 В 750 В 0,1 В ±(0,01·Uизм + 10·k) Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. Метрологические характеристики в режиме измерения силы постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,008·Iизм + 10·k) 10 А 0,001 А ±(0,025·Iизм + 10·k) Примечание: Iизм – измеренное значение силы постоянного тока, мА, А. Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,01·Iизм + 10·k) 10 А 0,001 А ±(0,028·Iизм + 10·k) Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. Метрологические характеристики в режиме измерения электрического сопротивления постоянному току Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 Ом 0,01 Ом ±(0,008·Rизм + 10·k) 2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k) 20 кОм 0,001 кОм ±(0,008·Rизм + 3·k) 200 кОм 0,01 кОм 2 МОм 0,0001 МОм 20 МОм 0,001 МОм ±(0,01·Rизм + 3·k) 100 МОм 0,01 МОм ±(0,05·Rизм + 10·k) Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. Метрологические характеристики в режиме измерения электрической ёмкости Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 20 нФ 0,001 нФ ±(0,03·Cизм + 10·k) 200 нФ 0,01 нФ 2 мкФ 0,0001 мкФ 20 мкФ 0,001 мкФ 200 мкФ 0,01 мкФ 2 мФ 0,0001 мФ Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ. -

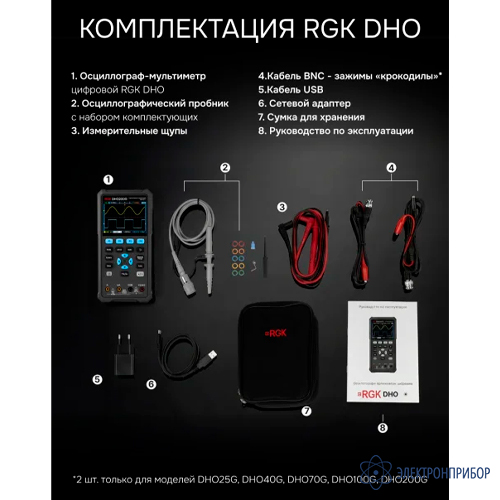

Комплект поставки RGK DHO200G
№ Наименование Количество 1 Осциллограф-мультиметр RGK DHO200G 1 2 Комплект измерительных щупов 1 3 Кабель BNC - зажимы "крокодилы" 2 4 Сетевой адаптер 1 5 Кабель USB 1 6 Осциллографический пробник с набором комплектующих 1 7 Руководство по эксплуатации 1 -
