RGK DHO100G осциллограф-мультиметр
Код товара: 86204-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
97934-26 до 10.03.2031
-
Производитель
-
Артикул
727649
Сертификаты
Назначение осциллографа-мультиметра RGK DHO100G:

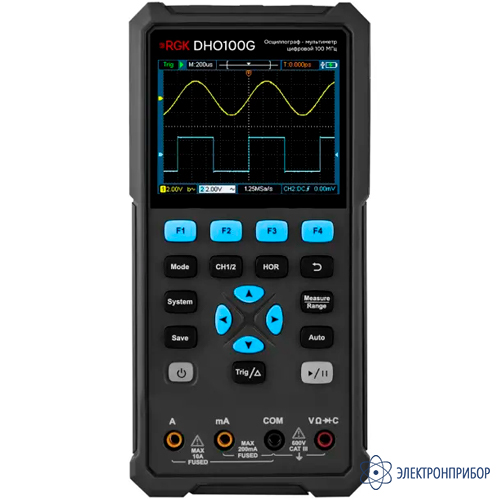

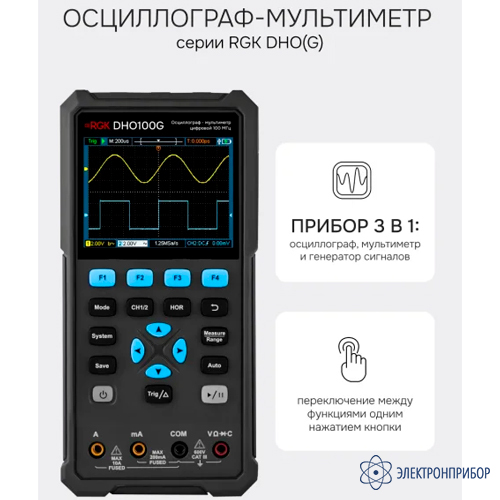

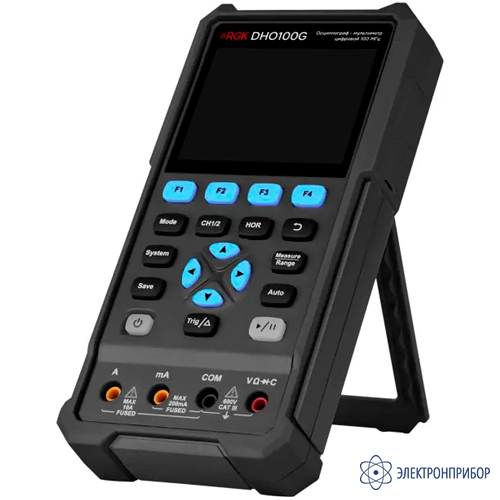

Осциллограф-мультиметр RGK DHO100G представляет собой комбинированный измеритель промышленного класса, который позволяет выполнять базовую оперативную диагностику электросилового оборудования и электронных устройств. Компактный и легкий, прибор снабжен аккумуляторным питанием, благодаря чему оптимально подходит для мобильного использования. Он обеспечивает выдачу тестовых сигналов, отслеживание формы сигнала в разных точках проверяемых систем по двум каналам в полосе частот до 100 МГц, а также определение численных значений основных электрических параметров, исключая необходимость задействования дополнительного инструментария.
Особенности осциллографа-мультиметра RGK DHO100G:
- 3,5-дюймовый цветной графический дисплей с настраиваемой подсветкой обладает широкими углами обзора, благодаря чему цифровой осциллограф подходит для использования на открытом воздухе в полевых условиях;
- встроенная энергонезависимая память обеспечивает запись и воспроизведение осциллограмм, сохранение снимков с экрана при необходимости документирования показаний, а также 4 наборов настроечных данных;

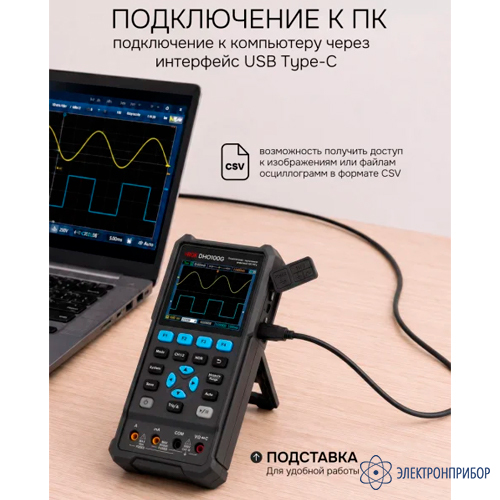

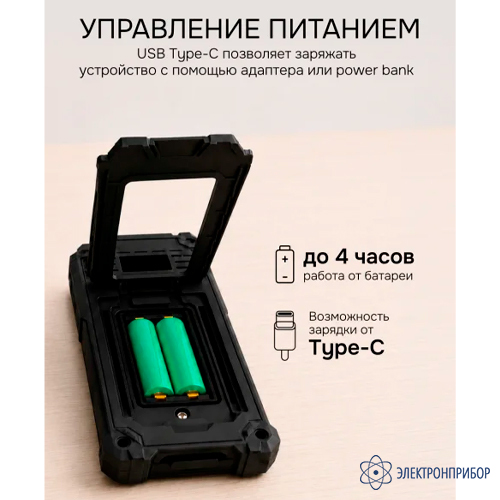

- порт USB-C служит для подключения сетевого адаптера с целью подзарядки батарей прибора, поддерживая возможность задействования внешнего повербанка для увеличения времени непрерывной работы; при подключении к ПК интерфейс используется для обмена данными и позволяет реализовать режим дистанционного управления измерителем.
Описание осциллографа-мультиметра RGK DHO100G:

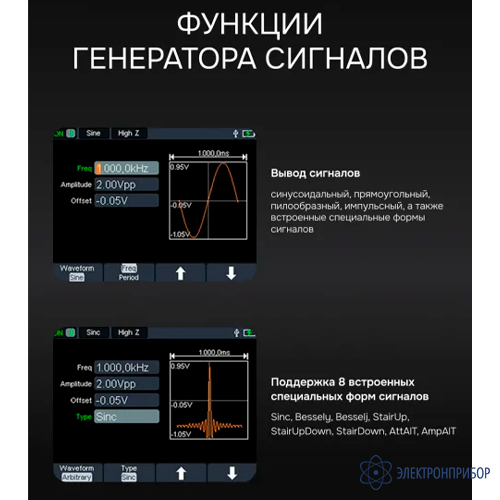

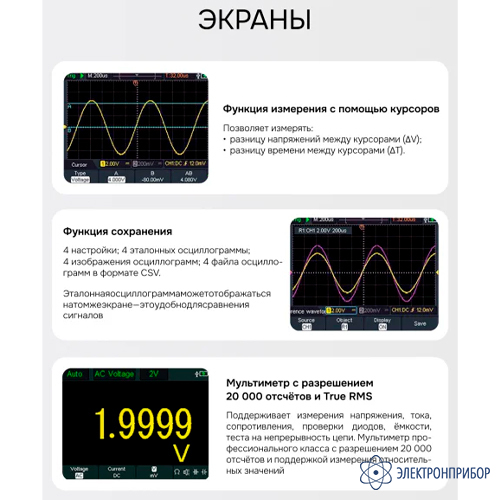

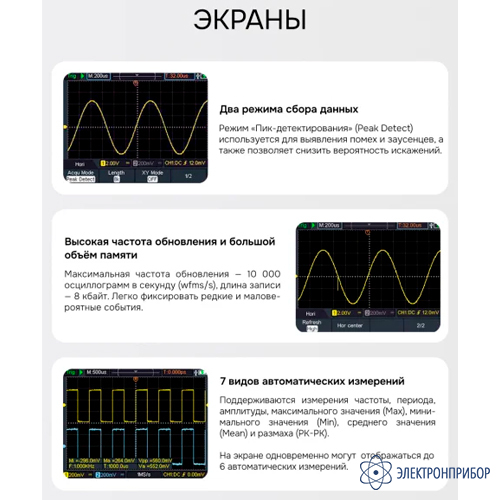

Функциональные возможности. 2-канальный осциллограф-мультиметр RGK DHO100G поддерживает сбор данных в режиме стандартного семплирования или детектирования пиков, курсорные и 7 видов автоматических измерений, из которых 6 показателей могут отображаться на дисплее одновременно. Генератор способен воспроизводить 4 вида стандартных сигналов и 8 произвольных предустановленных форм. При выполнении контактных измерений обеспечивается отображение показаний с разрядностью до 20 000 отсчетов и доступен режим True-RMS.

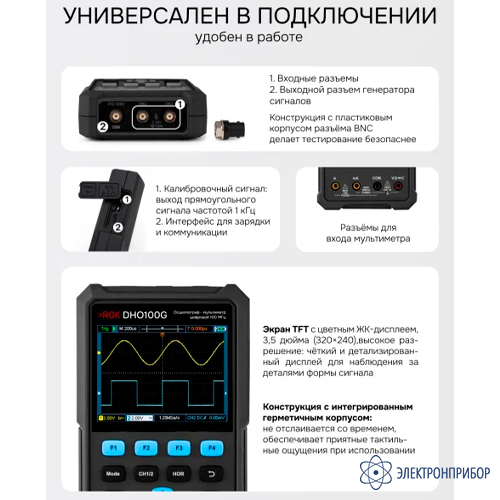

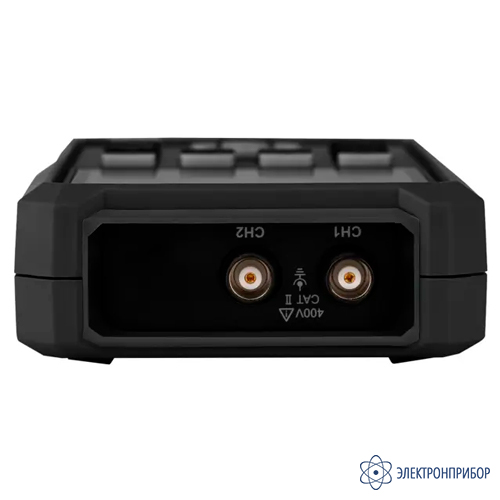

Безопасность. Портативный осциллограф-мультиметр RGK DHO100G выполнен в прочном двухслойном корпусе и снабжен ВЧ-входами, которые соответствуют категории электрозащиты CAT II 400 В, выходом генератора с регулируемым импедансом и коннекторами для подключения контактных щупов. Измерительный контур мультиметра выдерживает переменное/постоянное напряжение до 750/1000 В соответственно, позволяя выполнять замеры в щитовых, коммутационных коробках промышленного оборудования и тому подобное. BNC коннекторы для недопущения случайных замыканий оснащены пластиковыми насадками, а входы для измерения силы тока защищены внутренним предохранителем.
-
-
Технические характеристики осциллографа-мультиметра RGK DHO100G:

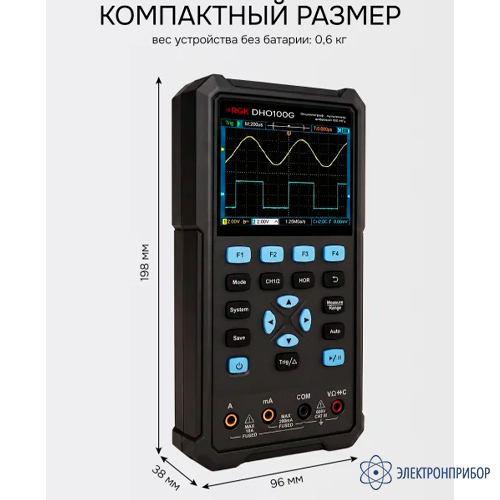

Параметр Значение Количество каналов 2 Полоса пропускания 100 МГц Частота дискретизации 500 Мвыб/с Наличие генератора сигналов есть Входное сопротивление 1 ± 0,02 МОм Диапазон значений коэффициента отклонения Ко от 10 мВ/дел до 10 В/дел Пределы допускаемой относительной погрешности коэффициента отклонения ±3% Диапазон значений коэффициента развертки (с шагом 1-2-5) от 2 до 1000 нс/дел Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки ±0,0001% Время нарастания переходной характеристики для модификаций 3,5 нс Пределы допускаемой относительной погрешности частоты опорного генератора ±1·10-4% Переменное напряжение 200 мВ - 750 В Постоянное напряжение 200 мВ - 1000 В Переменный ток 200 мА - 10 А Постоянный ток 200 мА - 10 А Сопротивление 200 Ом - 100 МОм Ёмкость 20 нФ - 2 мФ Напряжение переменного тока от 100 до 240 В Частота переменного тока 50 Гц Потребляемая мощность 5 Вт Питание от батареи, напряжение постоянного тока 3,7 В Температура окружающей среды от 0°C до 40°C Относительная влажность 90% Размеры 198 x 96 x 38 мм Вес 0,6 кг Метрологические характеристики в режиме измерения напряжения постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,005·Uизм + 10·k) 2 В 0,0001 В ±(0,003·Uизм + 5·k) 20 В 0,001 В 200 В 0,01 В 1000 В 0,1 В Примечание: Uизм – измеренное значение напряжения постоянного тока, мВ, В. Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мВ 0,01 мВ ±(0,008·Uизм + 10·k) 2 В 0,0001 В 20 В 0,001 В 200 В 0,01 В 750 В 0,1 В ±(0,01·Uизм + 10·k) Примечание: Uизм – измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. Метрологические характеристики в режиме измерения силы постоянного тока Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,008·Iизм + 10·k) 10 А 0,001 А ±(0,025·Iизм + 10·k) Примечание: Iизм – измеренное значение силы постоянного тока, мА, А. Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока
(в диапазоне частот от 40 до 1000 Гц)Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 мА 0,01 мА ±(0,01·Iизм + 10·k) 10 А 0,001 А ±(0,028·Iизм + 10·k) Примечание: Iизм – измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. Метрологические характеристики в режиме измерения электрического сопротивления постоянному току Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 200 Ом 0,01 Ом ±(0,008·Rизм + 10·k) 2 кОм 0,0001 кОм ±(0,008·Rизм + 5·k) 20 кОм 0,001 кОм ±(0,008·Rизм + 3·k) 200 кОм 0,01 кОм 2 МОм 0,0001 МОм 20 МОм 0,001 МОм ±(0,01·Rизм + 3·k) 100 МОм 0,01 МОм ±(0,05·Rизм + 10·k) Примечание: Rизм – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. Метрологические характеристики в режиме измерения электрической ёмкости Верхний предел поддиапазона измерений Значение единицы младшего разряда k Пределы допускаемой абсолютной погрешности измерений 20 нФ 0,001 нФ ±(0,03·Cизм + 10·k) 200 нФ 0,01 нФ 2 мкФ 0,0001 мкФ 20 мкФ 0,001 мкФ 200 мкФ 0,01 мкФ 2 мФ 0,0001 мФ Примечание: Cизм – измеренное значение электрической ёмкости, нФ, мкФ, мФ. -

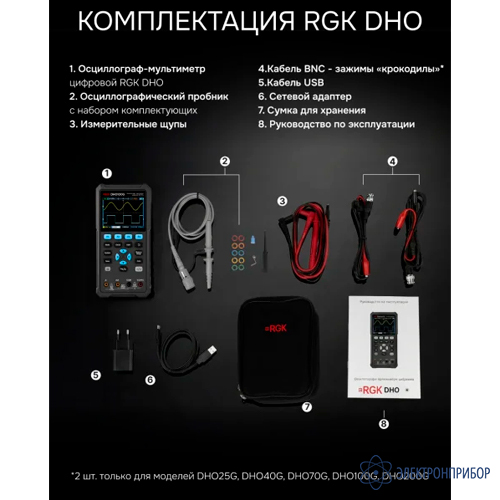

Комплект поставки RGK DHO100G
№ Наименование Количество 1 Осциллограф-мультиметр RGK DHO100G 1 2 Комплект измерительных щупов 1 3 Кабель BNC - зажимы "крокодилы" 2 4 Сетевой адаптер 1 5 Кабель USB 1 6 Осциллографический пробник с набором комплектующих 1 7 Руководство по эксплуатации 1 -
